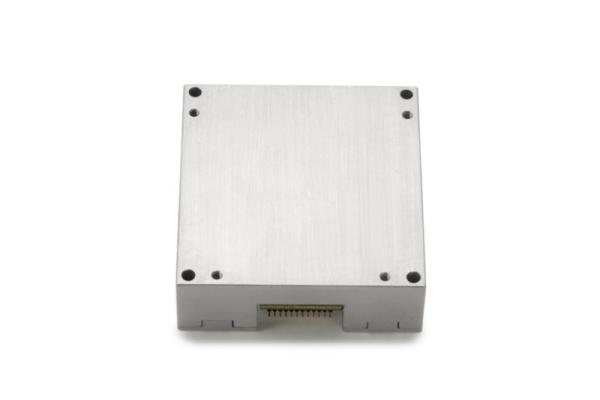

ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
仕様
モデル番号 :
16488HA
原産地 :
中国
最小注文数量 :
1
支払条件 :
L/C,D/A,D/P,T/T,ウェスタン・ユニオン
供給能力 :
500/月
配達時間 :
サンプルのための 1 週間
パッケージの詳細 :
ボックス+スポンジ
測定範囲 :
±450°/s
バイアス 不安定性 :
0.3°/h
ランダムな歩き方 :
0.15°/√h
スケールファクタルの繰り返し性 :
100ppm
帯域幅 (-3dB) :
250hz
加速度計の範囲 :
±20g
加速度センサーのバイアス安定性 :
0.07mg
電圧 :
3.3V
記述
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
基本規格
属性 価値
測定範囲 ±450°/s
バイアス不安定性 0.3°/h
ランダムな歩き方 0.15o/√h
スケールファクタルの繰り返し性 100ppm
帯域幅 (-3dB) 250Hz
アクセレロメーターの範囲 ±20g
アクセレロメーター偏差安定性 0.07mg
電圧 3.3V
製品概要
ADIS16488HA慣性測定装置 (IMU) は,コンパクトなパッケージで3軸ジロスコップと3軸加速計を組み合わせた完全な慣性センサーソリューションです.この戦術グレードのMEMSIMUは,3軸の角速度を正確に測定します高精度データ出力のための高度なエラー補償のダイナミックパラメータ.
主要な特徴
  • 総合的な動きセンサー:3Dの角速度 (ジロスコップ) と加速 (加速計) を同時に捕捉し,完全な動きを追跡する
  • 先進的なエラー補償:温度漂移補償,マウントデアラインメント校正,非線形性修正を導入し,体系的なエラーを最小限に抑える
  • デジタルインターフェース:システム統合を容易にするための業界標準のSPI通信プロトコルを通じて,補償されたデータを提供します.
自動運転車,ロボット,航空宇宙システムなど 要求の高いアプリケーションに最適ですADIS16488HAは,統合されたハードウェアとインテリジェントエラー緩和により,慣性ナビゲーションと姿勢制御の信頼性の高いパフォーマンスを提供します..
テクニカル仕様
パラメータ 試験条件 ミニ 典型的な マックス ユニット
ギロスコープ
ダイナミック測定範囲 ±450 o/s
ゼロバイアス不安定性 アラン偏差は 0.3 o/h
バイアス安定性ゼロ 10秒スムーズ,RMS,より良い 3 o/h
全温度範囲でゼロバイアス -40°C ~ 85°C 10秒間 滑らか 20 o/h
ランダムな歩き方 1σ 0.15 o/√h
バイアスゼロの繰り返し性 1σ 5 o/h
スケールファクタルの繰り返し性 1σ 100 ppm
スケールファクター非線形性 1σ 100 ppm
帯域幅 (-3dB) 250 Hz
交叉結合 0.1 %
決議 2 o/h
加速感度 2 °/h/g
アクセロメーター
ダイナミック測定範囲 ±20 g
バイアス安定性ゼロ アラン偏差 0.07 塩分
全温度範囲でゼロバイアス -40°C ~ 85°C 10秒間 滑らか 3 塩分
バイアス安定性ゼロ 10秒スムーズ,RMS,より良い 0.25 塩分
ランダムな歩き方 1σ 0.029 m/s/√h
バイアスゼロの繰り返し性 1σ 0.5 塩分
スケールファクタルの繰り返し性 1σ 500 ppm
スケールファクター非線形性 FS=20g 500 ppm
帯域幅 (-3dB) 250 Hz
交叉結合 0.1 %
電気特性
電圧 直流 3.3 V
電力消費量 1.5 1.5 W
リップル P-P 48±2 100 mV
環境仕様
動作温度 -45歳 85 °C
保存温度 -55歳 85 °C
製品図
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
部品の配置を示す構造図
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
尺寸図と測定仕様
ADIS16488 INSのための慣性センサー戦術グレード10‐DOF MEMS慣性測定装置
インターフェースと接続図
