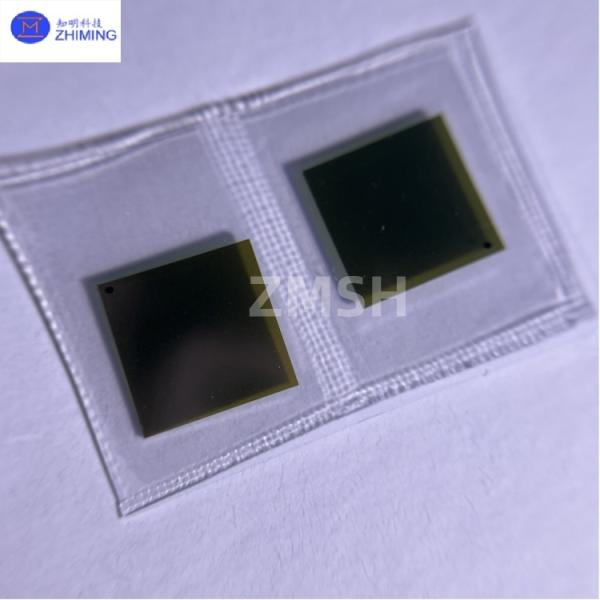

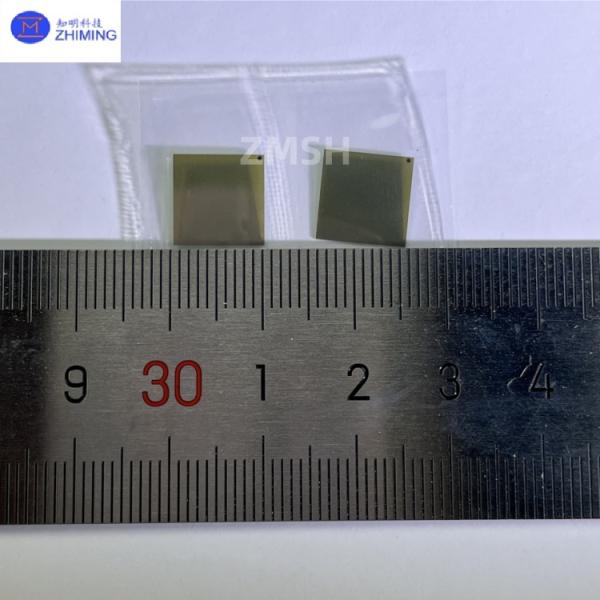

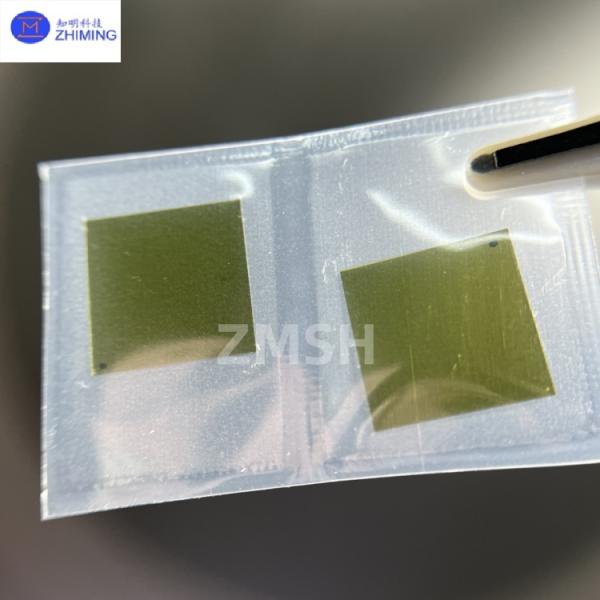

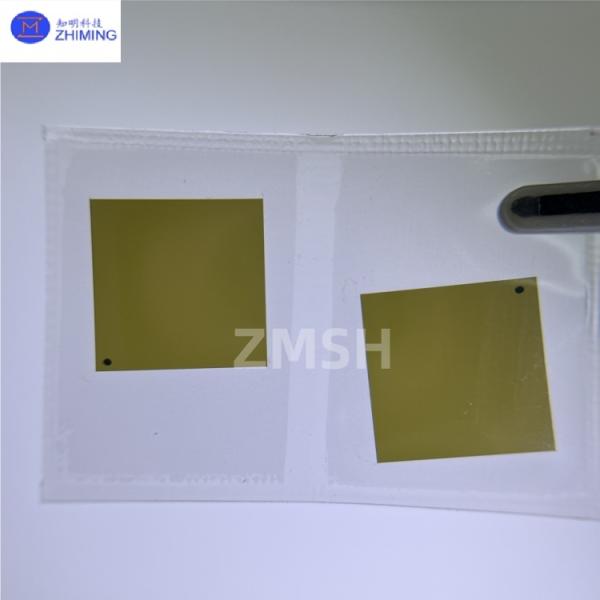

4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用
仕様
型番 :
SiC基板 10×10mm
産地 :
中国
最低注文量 :
25
支払条件 :
t/t
供給能力 :
月1000個
配達時間 :
2〜4週間
パッケージの詳細 :
100グレードのクリーンルームでの梱包
タイプ :
4H-SiC
標準寸法 :
10×10mm (±0.05mmの許容度)
厚さオプション :
100〜500 μm
耐性 :
0.01-0.1 Ω・cm
熱伝導率 :
490 W/m·K（標準的）
アプリケーションデバイス :
新エネルギー自動車パワートレイン、航空宇宙エレクトロニクス
記述

SiC基板 10×10mm 製品概要





4H-N型 SiC基板 10×10mm 小型ウエファー 形状と寸法がカスタマイズ可能







SiC 10×10小ウエファーは,第三世代の半導体材料シリコンカービード (SiC) をベースに開発された高性能半導体製品である.物理蒸気輸送 (PVT) または高温化学蒸気堆積 (HTCVD) プロセスを用いて製造4H-SiCまたは6H-SiCの2つのポリタイプオプションを提供しています. 尺寸の許容量は ±0.05mm内で制御され,表面粗さRa < 0.5nmで,この製品は,N型とP型ドーピングの両方で提供されています.耐性範囲は0.01-100Ω·cm.各ワッフルは厳格な品質検査を受けます.格子整合性試験のためのX線 difrction (XRD) と表面欠陥検出のための光学顕微鏡を含む半導体級の品質基準の遵守を保証する





4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用







SiC基板 10×10mm 技術仕様





パラメータカテゴリ



仕様詳細



材料の種類



4H-SiC (N型ドーピング)



標準寸法



10×10mm (±0.05mmの許容度)



厚さのオプション



100〜500 μm



表面の特徴



Ra < 0.5 nm (磨き)
エピタキシアル準備された表面



電気特性



耐性:0.01-0.1 Ω·cm
キャリア濃度: 1×1018-5×1019cm−3



結晶の方向性



(0001) ±0.5° (標準)



熱伝導性



490 W/m·K (典型)



欠陥密度



マイクロパイプ密度: <1cm−2
流出密度: <104cm−2



カスタマイズオプション



- 非標準形 (丸,長方形など)
- 特殊ドーピングプロファイル
- 裏側の金属化







SiC基板 10×10mm 主要技術特性



4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用

  • 特殊な熱管理:SiC基板 10×10mm 熱伝導性は490 W/m·Kまで,シリコンより3倍高く,デバイスの動作温度を大幅に低下させ,システムの信頼性を向上させる.



  • 優れた電気特性:SiC基板 10×10mm 分解場強度 2-4 MV/cm,シリコンの10倍,より高い電圧操作をサポート;電子飽和漂流速度が2×10^7cm/sに達,高周波アプリケーションに最適化.



  • 極端な環境適応性SiC基板10×10mmは,低熱膨張係数4.0×10^-6/Kで600°Cまで温度で安定した性能を維持する.高温条件下での寸法安定性を確保する.



  • 優れた機械性能:ビッカース硬さ28-32GPa,折りたたみの強さは400MPaを超え,着用耐性は例外的なSiC基板10×10mmは,従来の材料よりも5〜10倍の使用寿命を提供します.



  • パーソナライズ サービス:SiC基質 10×10mm 定製ソリューションは,クリスタル方向性 (例えば,0001,11-20),厚さ (100-500μm),およびドーピング濃度 (10^15-10^19cm^-3) を顧客要件に基づいて提供する.







SiC基板10×10mmコア適用領域



4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用

1.新エネルギー車両の動力系:SiC基板10×10mmは自動車級のSiCMOSFETとダイオードで使用され,インバーターの効率を3~5%向上させ,EVの走行距離を拡大する.





2.5G通信インフラストラクチャ10×10mmのSiC基板は,ミリ波帯 (24-39GHz) のアプリケーションをサポートし,ベースステーションの電力消費量を20%以上削減するRF電源増幅器 (RF PA) の基板として使用されます.





3.スマートグリッド機器:SiC基板10×10mm,高電圧直流 (HVDC) システムにおける固体トランスフォーマーおよび断路器に適用され,電源伝送効率を向上させる.





4.産業自動化10×10mmのSiC基板は,100kHzを超える切り替え周波数を持つ高性能産業用モータードライブを可能にし,デバイスのサイズを50%削減します.





5.航空宇宙電子:10×10mmのSiC基板は,衛星電源システムと航空機エンジン制御システムの信頼性要件を極度の環境で満たしています.





6.高級光電子機器:SiC基板 10×10mm UV LED,レーザーダイオード,その他の光電子部品のための理想的な基板材料.






関連製品推奨



1. 4H-N SiC基板 シリコン炭素基板 Square 5mm*5mm カスタマイズされた厚さ 350um Prime Grade/Dummy Grade



4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用







2. 10mm X 10mm 6H 半絶縁型 SiC基板 研究グレード SiC結晶基板



4H-N型SiC基板 10x10mmウェーハ パワーエレクトロニクス用







SiC基板 10×10mmよくある質問





1Q: 10×10 mm SiC ウェーファの主要用途は?
A: 10×10mm SiCウエファは,熱伝導性と電圧耐性が高いため,主に電源電子機器 (MOSFET/ダイオード),RFデバイス,光電子部品のプロトタイプに使用されます.





2(Q) SiCは高性能アプリケーションで シリコンとどう比べられるの?
SiCはシリコンより10倍高い分解電圧と 3倍優れた熱伝導性を有し より小さく効率的な高温/高周波装置を可能にします
