仕様
記述



工業グレード 17.3"フルHD 高明るさのTFT液晶モジュール SFTO1730RX-7332AN


SFTO1730RX-7332ANは,厳しい環境でも卓越した可視性と信頼性を提供するために設計された17.3"フルHD (1920x1080) TFT LCD モジュールです.800ニットの明るさでこのディスプレイは 日光照明の直接照射でも 透明性を確保し 屋外や高照明の産業用用途に最適です他の先進的な製造拠点.


産業用用途における主要な特徴


超明るいディスプレイ:800 cd/m2 の明るさは標準的な産業用パネルを上回り,明るい工場,倉庫,または屋外環境で読み取れることを保証します.
広範囲の動作温度:-20°Cから+70°Cまで 完璧に機能します 産業自動化,物流,エネルギー部門の極端な気候に最適です
耐久性のあるデザインIP65 格付けのキャビネットは,塵の侵入や水の噴出から保護し,厳格な振動 (1.5G) と熱ショック試験 (-30 °Cから +80 °C) を通過します.
精密画像:RGB 6 ビット+HiFRC技術によるフルHD解像度は,制御室や診断機器で正確なデータ可視化のために1670万色を提供します.
強力な接続性:2チャネルLVDSインターフェースは,産業IoTや自動化システムにおけるリアルタイムモニタリングのために安定した高速信号伝送を保証します.
エネルギー効率:31Wの典型的な電力消費は,世界のエネルギー基準を満たしながら,運用コストを削減します.



テクニカル仕様



パラメータ 価値
スクリーンサイズ 17.3 縦 (17.25 ")
アクティブ エリア 381.888mm (H) x 214.812mm (V)
ピクセルピッチ 0.1989 mm (トリアードあたり)
表面処理 ハードコーティング (3H),反光
バックライトタイプ 調整可能な明るさ付きのLED
入力電圧 3.3V (論理/LCDドライブ)
バックライト入力電圧 12V DC
体重 1080g (典型的な)
サイズ 403 mm (H) × 240 mm (V) × 12.5 mm (D)



産業用環境における応用
工場自動化:PLC,ロボット,組み立てラインの制御のためのHMI (Human-Machine Interface)
屋外 器具: 自動販売機,キオスク,農業用機械の展示台を明るい環境に置く.
医療用機器:正確な色を再現を必要とする診断画像システム.
交通: 日光 に 晒される 電車,バス,工業用 車両 の ダッシュボード.
スマート製造:産業4.0の制御パネルでリアルタイムデータ可視化


なぜSFTO1730RX-7332ANを選んだのか?
グローバルコンプライアンス: RoHS,CE,FCC認証により,EUと北米市場へのシームレスな入口が可能.
カスタマイズ可能なバックライト: エネルギー節約とカスタマイズされた可視性のためにExtVBR-B信号を通じて明るさを調整できます.
長期的信頼性: 5万時間のMTTF (ミニアン・タイム・トゥ・フェイラブル) は,重要なシステムにおける最短のダウンタイムを保証します.


サポートと保証
総合的な技術ドキュメント,ハードウェアのマウントオプション (パネルまたはVESA 100x100),およびドイツ,米国,およびそれ以上の地域向けサポートを提供しています.



外部 寸法



インダストリアル・グレード 17.3







バックライトの仕様



ピンナンバー シンボル 記述
1 VCC 電源の電圧+12V
2 VCC 電源の電圧+12V
3 オン/オフ 出力シグナル
4 DIM 暗示信号
5 GND パワーグラウンド
6 GND パワーグラウンド





電気特性



パラメータ シンボル 価値観 ユニット
    ミニ タイプ マックス
電源入力電圧 VBL 10.8 12.0 13.8 Vdc
電源入力電流 IBL - 2.16 2.53 A について
電源入力電流 (急流) 慌てて

-

-

 (TBD) A について
電力消費量 PBL - 26 35 W

入力電圧

制御システム

シグナル

 オン/オフ について V オン 2.5 - 5.5 Vdc
    消して Vをオフに -0だった3 0.0 0.5 Vdc
  照明を調整する ExtVBR-B 30 - 100 %
      30 - 100 %
  ExtVBR-B 周波数 fPWM 500

-

 1500 Hz
  パルスデューティレベル (PWM) 高レベル 2.5 - 5.5 Vdc
    低レベル 0.0 - 0.5 Vdc
寿命   30,000 50,000   時間





インターフェース・ピン定義



ピン# シグナル名 ピン# シグナル名
1 RxOIN0 2 RxOIN0+
3 RxOIN1- 4 RxOIN1+
5 RxOIN2- 6 RxOIN2+
7 VSS 8 RxOCLKIN-
9 RxOCLKIN+ 10 RxOIN3-
11 RxOIN3+ 12 RxEIN0-
13 RxEIN0+ 14 VSS
15 RxEIN1- 16 RxEIN1+
17 VSS 18 RxEIN2-
19 RxEIN2+ 20 RxECLKIN-
21 RxECLKIN+ 22 RxEIN3-
23 RxEIN3+ 24 VSS
25 VSS 26 VSS
27 VSS 28 VDD
29 VDD 30 VDD





オプティカル特性

ポイント ユニット 条件 ミン タイプする マックス

視角

[学位]

 横 (右) CR = 10 (左)

70

70

80

80



-


垂直 (上)

CR = 10 (ダウン)

50

70

60

80



-
照明の均一性 [%] 13 ポイント 75 80 -

オプティカル応答時間

[msec]

 増えている - 37 50
    落ちる - 3 10
    上がり + 落ちる - 40 60

色/色素度座標

(CIE 1931)

   赤いx 0.59 0.64 0.69
    赤いy 0.3 0.35 0.4
    緑色 0.27 0.32 0.37
    緑色 0.57 0.62 0.67
    青いx 0.1 0.15 0.2
    青い y 0 0.05 0.1
    白いx 0.25 0.30 0.35
    ホワイト 0.26 0.31 0.36

ホワイト・ルミナンス

(LED=100mAでは)

 [cd/m2]   700 800



-
コントラスト比     500 600 -
NTSC %     72

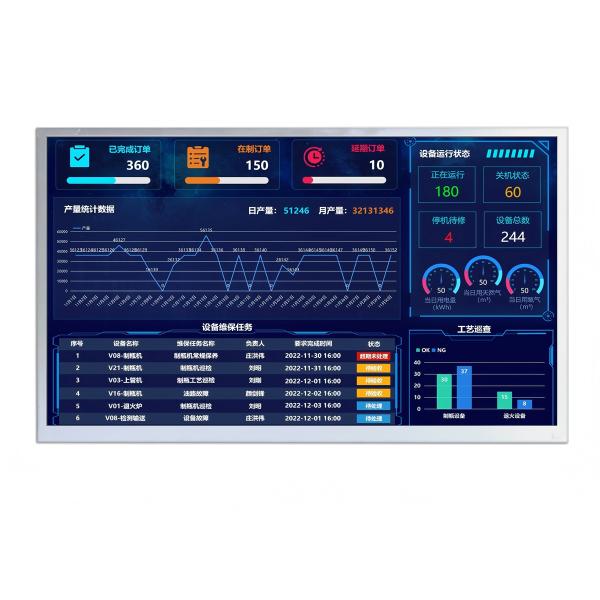

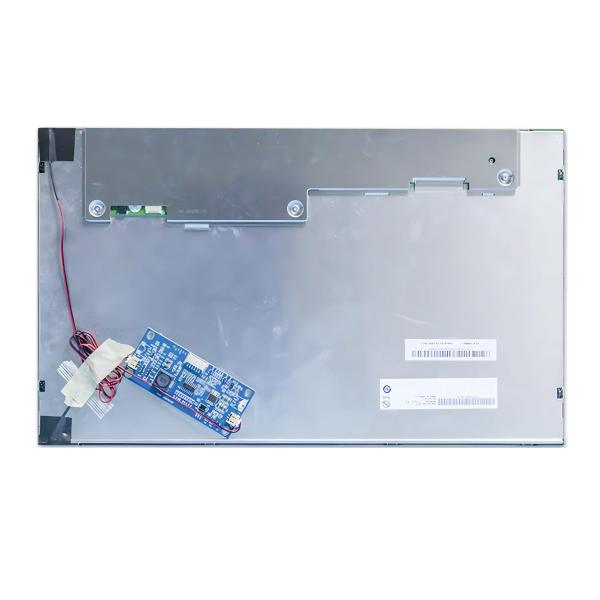

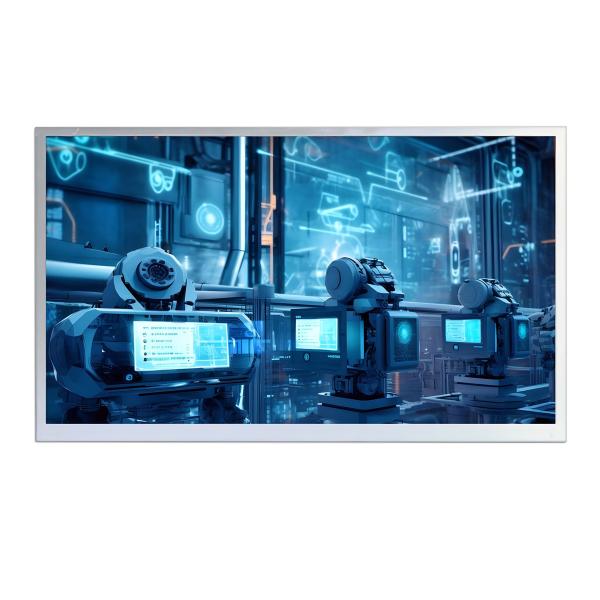

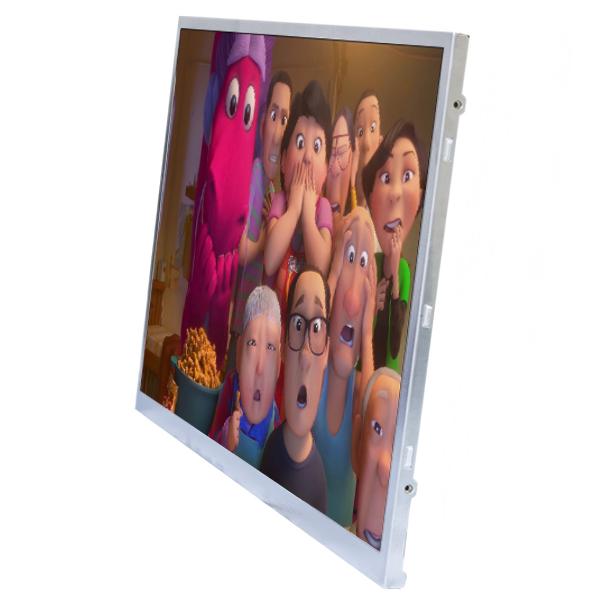

製品画像

インダストリアル・グレード 17.3インダストリアル・グレード 17.3インダストリアル・グレード 17.3
