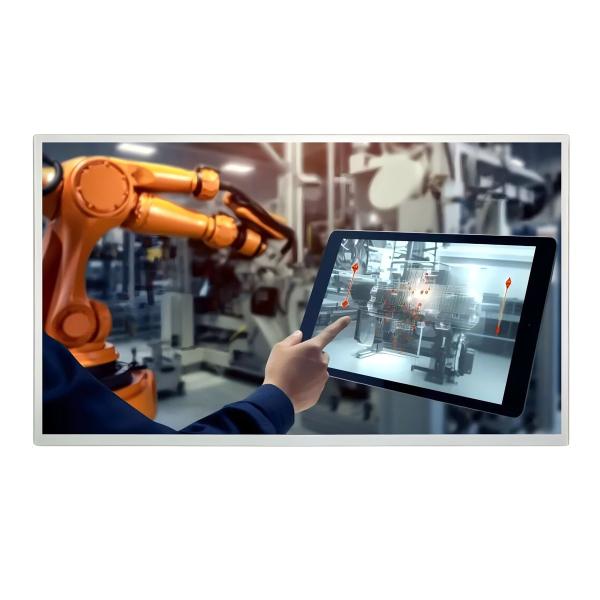

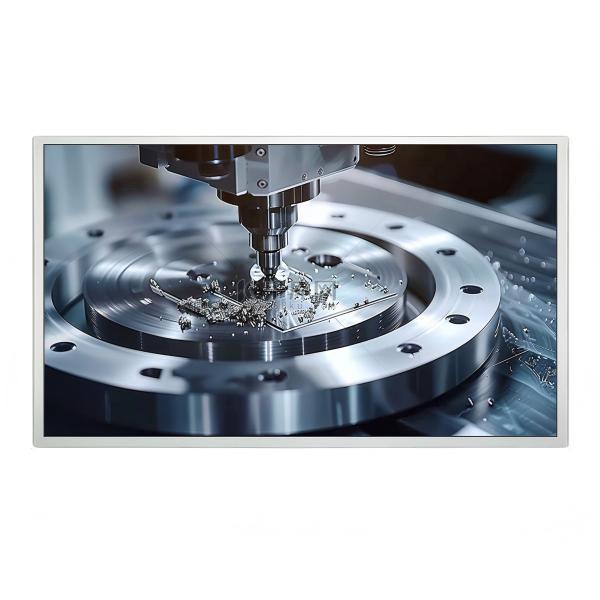

15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
仕様
型番 :
SFTO1560JD-7328BN
産地 :
シェンゼン / 中国
最低注文量 :
3個
支払条件 :
PayPal、T/T、Western Union、Ali-Pay、WeChat Pay
供給能力 :
月に3000万個
配達時間 :
1〜5週間
パッケージの詳細 :
標準輸出パッケージ
画面サイズ :
15.6インチ 縦
表示タイプ :
産業tft lcdモジュール
決議 :
1920×1080 ピクセル (RGBストライプ)
貯蔵温度 :
-30°Cから+80°C
作業温度 :
-35°Cへの+85°C
明るさ :
500 cd/m2
コントラスト比 :
1200:1 (標準)
インターフェース :
8ビットLVDS入力、I-PEXコネクタ
表面処理 :
AG/AR/AF コーティング (選択可能)
タッチ技術 :
容量感触パネル
蓋のガラス :
ゴリラガラス/強化ガラス/PMMA

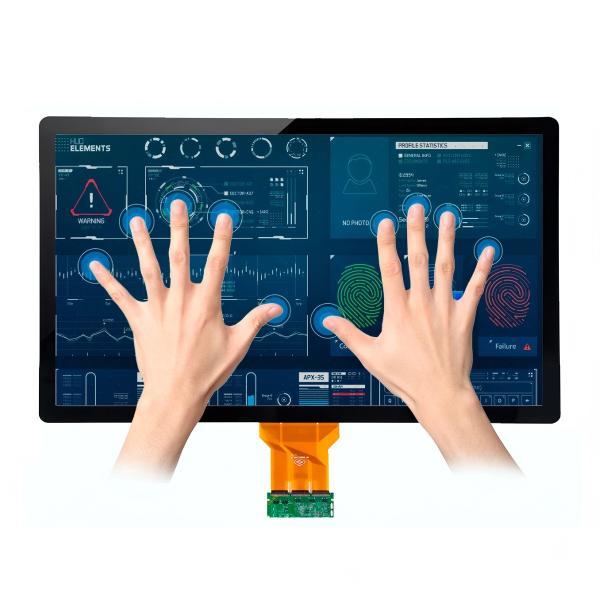

トッチポイント :
10点マルチタッチ
タッチインターフェース :
I2C/USB/RS232 (設定可能)
IC オプション :
EETI,ILITEK,サイプレス,グーディックス
カスタマイズ :
シルク印刷, ロゴ, 型抜き
準拠性 :
REACHとRoHSに準拠している
記述



SFTO1560JD-7328BNを紹介 要求の高い環境のためのプロフェッショナルグレードの15.6インチFHD産業用TFTディスプレイ

についてSFTO1560JD-7328BN高性能な工業用TFTLCDモジュール産業,医療,航空宇宙,海洋環境における堅牢なアプリケーションのために設計されています.15.6インチ横切りのアクティブエリアそしてフルHD解像度 (1920 x 1080)このディスプレイは極端な条件でも 優れた透明性と信頼性を提供します

主要な特徴:

  • 鮮明で均一なディスプレイ達成する500 cd/m2 の明るさ(最低425 cd/m2)典型照明の均一性 80%明るい環境や薄光環境での明確な可視性のために
  • 広範囲の動作温度: 機能からシームレスに-30°Cから+80°C屋外,産業,航空宇宙の用途に最適です
  • 耐久性 と 信頼性: パス信頼性テストの8000時間以上(高温/低温,湿度,ESD)50LEDバックライトの寿命は000時間(50%の照明保持)
  • 低電力消費効率性9.55W 典型的な電力消費量(10.65W最大) は,長時間稼働する際にエネルギー節約を保証します.
  • アドバンスト インターフェース: サポート8ビットLVDS入力とI-PEX 20455-040E-66コネクタ産業システムへの統合を容易にするため
  • RoHS 準拠: 環境に優しい設計は,鉛のない危険物質のない製造のための世界規制を満たしています.

技術仕様:

  • 決議: 1920 x 1080 (RGB垂直ストライプ配置)
  • コントラスト比: 1200:1 (典型的な)85° 広い視角(CR>10)
  • 色域: 72% NTSC 鮮明で正確な色表現
  • バックライト: 40LED (252mA)50寿命は000時間
  • マウント: 構造安定と反射防止コーティング (HC処理) のために0.8Tのガラス厚さ
  • サイズ: 363.8mm (W) x 215.9mm (H) 空間制限システムのためのコンパクトな輪郭

応用:

  • 産業用人間機械インターフェース (HMI)
  • 医療診断機器
  • 海上航海システム
  • 航空宇宙機器
  • 防衛技術インターフェース

なぜSFTO1560JD-7328BNを選んだのか?

  • 厳しい 状況 に 備え られ た もの: -30°C から +80°C まで,このディスプレイは極端な温度でもうまく機能し,屋外や工業環境でも最適です.
  • エネルギー 効率: 低電力消費は,ヨーロッパと北米のグリーンテクノロジー傾向に合致しています.
  • グローバルコンプライアンス: RoHS認証は,EUと米国の環境基準の遵守を保証します.
  • 長寿:LEDバックライト5万時間と信頼性テスト8000時間以上で 長期的な性能を保証します

ヨーロッパとアメリカのOEMやシステムインテグレーターに最適です
SFTO1560JD-7328BNは,産業自動化,医療,航空宇宙部門低圧設計,高明るさ,高温耐性により,プロフェッショナル向けに妥協のない信頼性.

今日ご連絡ください 大量注文またはカスタマイズ!
セキュリティ・テクノロジー・リミテッドでは端から端へのサポート迅速な配送と技術支援を保証します.北米とヨーロッパ.



仕様



パラメータ 仕様 ユニット
アクティブ エリア 345.6 ((W) x 194.4 ((H) mm
ピクセル数 1920 x RGB x 1080 ピクセル
ピクセルピッチ 0.18 (W) × 0.18 (H) mm
ピクセル配置 RGB 垂直ストライプ
表示モード 通常は黒
表示する色 8ビット 色
表面処理 HC
コントラスト比 平均で 1200分1000
視角 (CR>10) タイプ85/85/85/85 デグ
色域 72% NTSC
亮度 500タイプ 425分 cd/m2
照明の均一性 80% タイプ 75% 分
電力消費量 マックス10.65Wタイプ 9.55W ワット
図面の次元 363.8*2159 mm
体重 タイプ 850g グラム





外部 寸法



15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル





インターフェース・ピン定義



違う 違う

シンボル

違う 違う

シンボル

1

RE3P

陽性LVDS差値データ入力チャンネルE3 ((Even)

21

RO1N

負のLVDS差分データ入力チャンネルO1 (Odd)

2

RE3N

負のLVDS差分データ入力 チャンネルE3 (偶数)

22

RO0P

プラスのLVDS差分データは Put Channel O0 ((Odd) で表示される

3

RECLKP

陽性LVDS差点クロック入力 t (偶数)

23

RO0N

負のLVDS差分データ (入力チャネルO0 (Odd)

4

思い出して

負のLVDS差点クロックインプット

24

GND

LCD グラウンド

5

RE2P

陽性LVDS差値データ入力チャンネルE2 ((Even)

25

NC

SDA は SAEF を使用するには,このピンは開いておく必要があります.

6

RE2N

負のLVDS差分データ入力 チャンネルE2 (偶数)

26

NC

SAEF の SCL は,このピンが開いている必要があります.

7

GND

LCD グラウンド

27

NC

MTP は SAEF の使用のため,このピン は開いている必要があります.

8

RE1P

陽性LVDS差値データ入力チャンネルE1 (偶数)

28

LCD_VCC

LCD パワー 3.3V

9

RE1N

負のLVDS差分データ入力 チャンネルE1 (偶数)

29

LCD_VCC

LCD パワー 3.3V

10

RE0P

陽性LVDS差値データ入力チャンネルE0 (偶数)

30

LCD_VCC

LCD パワー 3.3V

11

RE0N

負のLVDS差分データ入力 チャンネルE0 (偶数)

31

LED_PW

M について

バックライト調整3.3V (~3.6V)

12

RO3P

陽性LVDS差値データ入力チャンネルO3 (異数)

32

LED_EN

ピンを有効にする3.3V (~3.6V)

13

RO3N

負のLVDS差分データ入力 チャンネルO3 (Odd)

33

GND

地面

14

GND

LCD グラウンド

34

STBYB

深い待機モード設定ピン

15

ROCLKP

陽性LVDS差点クロック入力 t (Odd)

35

RSTB

デバイス リセット LCD ドライバ IC,低アクティブ

16

ROCLKN

負のLVDS差点クロック入力 (Odd)

36

GND

地面

17

GND

LCD グラウンド

37

BL_POW

緊急事態

+12V Vi 電源

18

RO2P

陽性LVDS差値データ入力チャンネルO2 (奇数)

38

BL_POW

緊急事態

+12V Vi 電源

19

RO2N

負のLVDS差分データ入力 チャンネルO2 (Odd)

39

BL_POW

緊急事態

+12V Vi 電源

20

RO1P

陽性LVDS差値データ入力チャンネルO1 (異数)

40

BL_POW

緊急事態

+12V Vi 電源





オプティカル特性



ポイント

シンボル

条件

ミニ

タイプする

マックス

ユニット

照明量

血圧

θ=0°

425

500

- そうだ

cd/m2

L255 統一性

△Bp



75

80

- そうだ

%

視角

θL

 Cr≥10

- そうだ

85

- そうだ

 デグ



θR



- そうだ

85

- そうだ





ψT



- そうだ

85

- そうだ





ψB



- そうだ

85

- そうだ



コントラスト比

C.C.

θ=0° FF=0°

1000

1200



-

CIE1931の色座標

Wx

θ=0°

0.283

0.313

0.343

-



ワイ



0.299

0.329

0.359



色域



NTSC

- そうだ

72

- そうだ

%

ガンマ



25°C

2.0

2.2

2.4

%

横断音声



25°C

- そうだ

- そうだ

2

%





バックライトの特徴



パラメータ

シンボル

価値観

ユニット





ミン

タイプする

マックス



LED電源電圧

V LED

28

30

31

V

LED電源電流

ILED

-

252

-

mA

電力消費量

PLED

-

8.89

9.19

W

LED 量

QLED

-

40

-

エイ (EA)

LEDの寿命

TLED

40000

50000

-

時間





CTP仕様 (オプション)



カテゴリー パラメータ 仕様
一般的な 構造 カバーグラス + DITOグラス
カバー レンズ 強化 化学 的 に 強化 さ れ た
カバー レンズ 表面硬さ ≥6H (鉛筆の硬さ)
光伝播率 ≥85%
操作温度 -30°C~+80°C,RH ≤85%
貯蔵温度 -35°C ~ +85°C,RH ≤85%
電気 インターフェース IIC / USB / UART
タッチIC IL12511
電源電圧 (VDD) 3.3Vまたは5V (選択可能)
ホスト抵抗 (SDA/SCL) メインボードで設定可能
環境問題 運用条件 霧や表面水で機能する
表面特性 表面インク 紫外線防止
表面処理 抗輝 (霧: 10%)
LCD-TPラミネーション OCA (光学的に透明な接着剤)
準拠性 物質 的 な 基準 RoHSとハロゲンフリーに準拠する





製品画像



15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル

15.6インチFHD産業用TFTディスプレイ 広温度範囲 RoHS対応 欧州・米国市場向け 500 cd/m2 静電容量式タッチパネル
