仕様
モデル番号 :
SFTO560SH-7316AN (AT056TN52 V.3に基づいて)
原産地 :
シェンゼン / 中国
最小注文数量 :
3個
支払条件 :
PayPal、T/T、Western Union、Ali-Pay、WeChat Pay
供給能力 :
月に3000万個
配達時間 :
1〜5週間
パッケージの詳細 :
標準輸出パッケージ
スクリーンサイズ :
5.6インチ 縦
決議 :
640×480 ピクセル (RGBストライプ)
明るさ :
250 cd/m2
作業温度 :
-20°C ～ +70°C
技術 :
TN TFT, 透過型
インターフェース :
24ビットデジタルRGB
バックライト :
15個のLED、20,000～30,000時間の寿命
電源 :
二重電圧
準拠性 :
REACHとRoHSに準拠している
記述

過酷な環境向け産業グレード5.6インチTFTディスプレイ


SFTO560SH-7316AN TFT LCDモジュールは、要求の厳しい産業用途において妥協のない性能を発揮します。AT056TN52 V.3仕様に準拠して設計されたこの5.6インチディスプレイは、鮮明な640×480解像度とアンチグレア表面処理を特徴とし、高輝度環境下でもクリアな視認性を確保します（輝度250 cd/m²、コントラスト比500:1）。

信頼性の構築
-20℃～+70℃の温度範囲でシームレスに動作し、100Gの機械的耐衝撃性を備えています。安定性が重要な工場自動化、医療機器、輸送システムに最適です。24ビットRGBインターフェースは1670万色をサポートし、デュアル電圧駆動により、電気的に混沌とした環境でのノイズ干渉を排除します。

エンジニアにとっての主な利点
✅ バックライト寿命の延長：15個の白色LED（25℃で30,000時間）
✅ 柔軟な統合：走査方向制御（L/R、U/Dピン）
✅ 堅牢な保護：防塵構造により、240時間の湿度試験に合格
✅ コンプライアンスの簡素化：ROHS/REACH認証済み、Pbフリーはんだ付け対応

アプリケーション

  • 産業用HMI & コントロールパネル

  • ポータブル試験装置

  • 医療用モニタリングデバイス

  • 屋外キオスク & 輸送システム

技術的なハイライト

  • 画素ピッチ：58.8×176.4μm

  • 応答時間：25ms（Typ.）

  • 視野角：70°（H）/50°（V）

  • 電源シーケンス：最適化されたON/OFFタイミング

  • 保証：1年間の機能的欠陥保証

コンプライアンス対応
グローバルな産業機器へのシームレスな統合のために、EU ROHS 2011/65/EU、REACH 1907/2006/EC、およびEMC指令に適合しています。

注文とサポート
ボリューム価格、カスタムFPCテールオプション、および技術ドキュメントについては、深セン本社までお問い合わせください。すべてのモジュールには、静電気安全パッケージとIEC準拠のデータシートが含まれています。

カスタマイズのリクエスト

お問い合わせsales2@saef.com.cn IP65密閉バージョン、静電容量式タッチオプション、またはカスタムベゼルデザインについては、までご連絡ください。

仕様

特徴 詳細
ディスプレイサイズ（対角） 5.6インチ
LCDタイプ TN TFT
表示モード 透過型 / ノーマリーホワイト
解像度 640 RGB x 480
表示方向 12時方向
グレースケール反転方向 6時方向
モジュール外形 126.5(H) x 100(V) x 5.7(T) (注1)
有効表示エリア 112.896(H) x 84.672(V)
画素サイズ 58.8*3 x 176.4
画素配列 RGB
偏光板表面処理 アンチグレア
ドライバIC ILI6192A-01&ILI5481A
表示色 1670万色
インターフェース 24ビットRGBインターフェース
タッチパネルの有無 なし
動作温度 -20～70
保管温度 -30～80
重量 100

光学特性

項目 記号 条件 仕様 単位
最小 Typ. 最大

輝度オン

TFT( If =20mA/LED)

Lv

通常

視野角 θX = φY =0º

200

250

-

cd/m²
コントラスト比（6.3参照） CR 600 1000 -

応答時間

(6.2参照)

TR+TF

-

 25 50

ms
白 XW 0.25 0.30 0.35
YW 0.26 0.31 0.36

視野角

(6.4参照)

 水平 θX+

中心CR≥10

 60 70 -

度
θX- 60 70 -
垂直 φY+ 40 50 -
φY- 60 70 -
NTSC比（色域） - 51.2 - %

バックライト特性

項目 記号 条件 最小 Typ. 最大 単位
バックライト電圧 VLED Ta=25 ºC, IF=20mA/LED - 9.3 - V
バックライト電流 ILED Ta=25 ºC, VF=3.1V/LED - 100 - mA
消費電力 PD - 930 - mW
均一性 Avg 75 80 - %
LED寿命（25℃） - 20000 30000 - 時間
駆動方式 定電流
LED構成 15個の白色LED（1つのストリングに3個のLED、5つのグループが並列）

外形寸法

インダストリアルグレード5.6

インターフェースピン定義

ピン番号 記号 I/O 機能
1 VLED+ P LEDバックライトアノード用電源
2 VLED+ P LEDバックライトアノード用電源
3 VLED- P LEDバックライトカソード用電源
4 VLED- P LEDバックライトカソード用電源
5 GND P 電源グランド
6 VCOM I VCOM入力
7 VCC P デジタル回路用電源
8 MODE I DEまたはHVモード制御
9 DE I データイネーブル
10 VS I Vsync信号入力
11 HS I Hsync信号入力
12 B7 I 青データ入力（MSB）
13 B6 I 青データ入力
14 B5 I 青データ入力
15 B4 I 青データ入力
16 B3 I 青データ入力
17 B2 I 青データ入力
18 B1 I 青データ入力
19 B0 I 青データ入力（LSB）
20 G7 I 緑データ入力（MSB）
21 G6 I 緑データ入力
22 G5 I 緑データ入力
23 G4 I 緑データ入力
24 G3 I 緑データ入力
25 G2 I 緑データ入力
26 G1 I 緑データ入力
27 G0 I 緑データ入力（LSB）
28 R7 I 赤データ入力（MSB）
29 R6 I 赤データ入力
30 R5 I 赤データ入力
31 R4 I 赤データ入力
32 R3 I 赤データ入力
33 R2 I 赤データ入力
34 R1 I 赤データ入力
35 R0 I 赤データ入力（LSB）
36 GND P 電源グランド
37 DCLK I サンプルクロック
38 GND P 電源グランド
39 L/R I 左から右への走査方向を選択
40 U/D I 上または下への走査方向を選択
41 VGH I スキャンドライバ用正電源
42 VGL I スキャンドライバ用負電源
43 AVDD P アナログ回路用電源
44 RESET I リセット
45 POL O ライン反転制御信号の極性選択
46 VCOM I VCOM入力
47 NC - 未接続
48 NC - 未接続
49 NC - 未接続
50 NC - 未接続

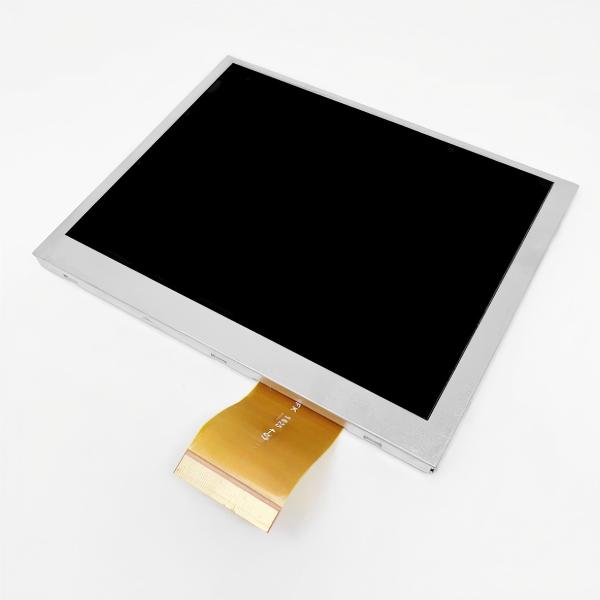

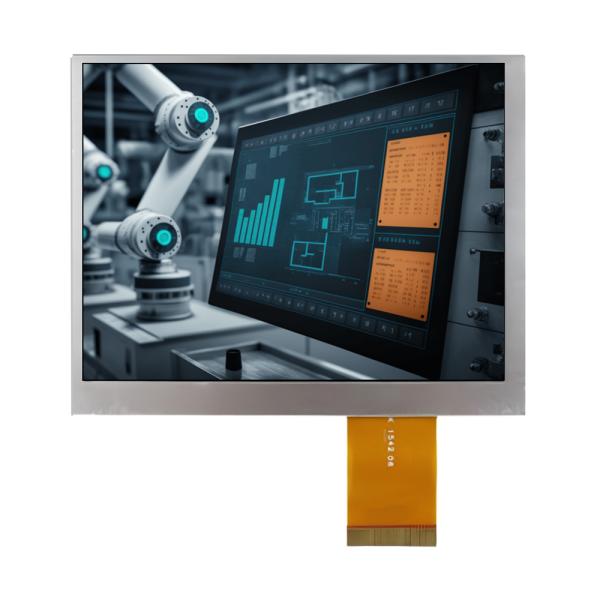

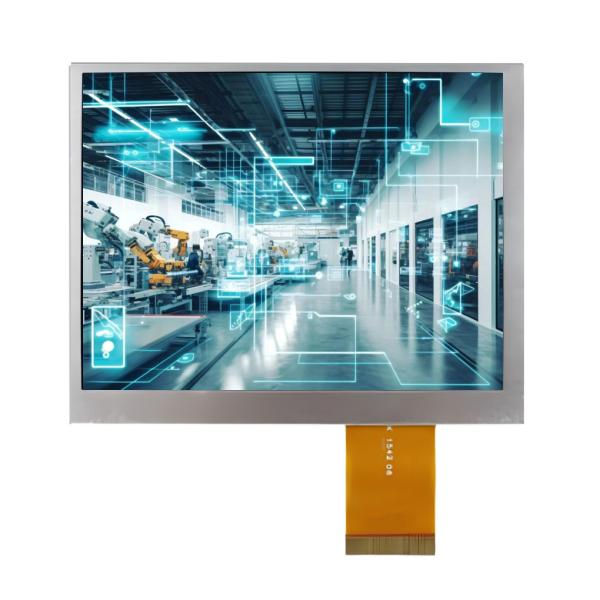

製品画像

インダストリアルグレード5.6

インダストリアルグレード5.6
