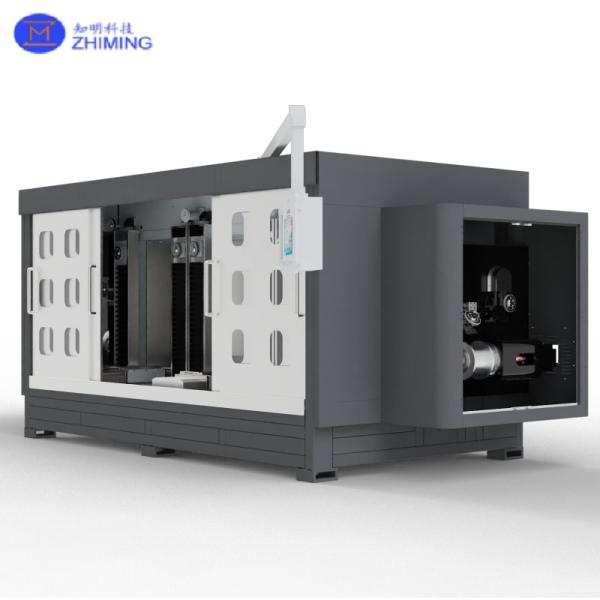

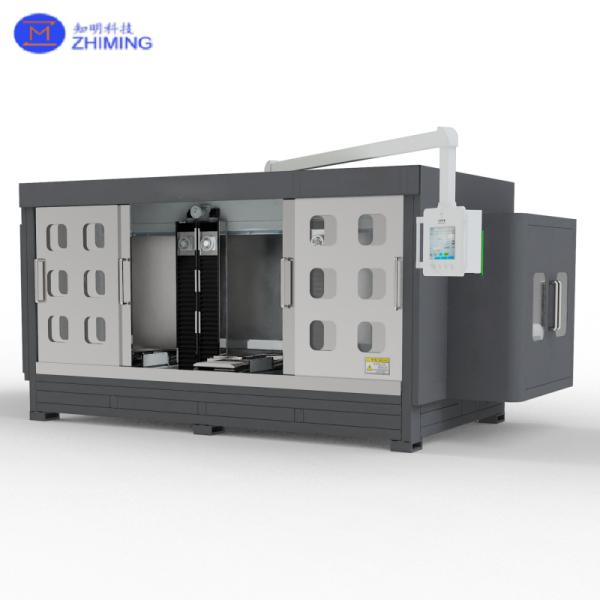

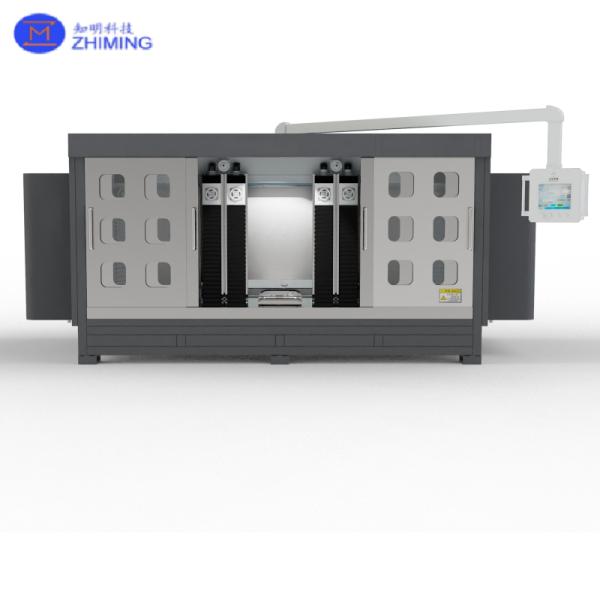

3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス
仕様
記述

三ステーションダイヤモンドシングルライン切断機 SiC サファイアセラミックス

概要高速切断

この高性能三ステーションダイヤモンドシングルワイヤー切断機は、硬くて脆い材料の角切り用に特別に設計されています。3つの独立したワークステーションを備え、3つの原材料ブロックを同時に切断できるため、生産性と柔軟性が大幅に向上します。この機械は、炭化ケイ素、サファイア、セラミックス、貴金属、石英、半導体などの材料の大判角型基板に適しています。

3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス 3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス

主な特徴三ステーションダイヤモンドシングルライン切断機 高速切断

高効率 & 精密切断

  • 固定材料 + 下向きスイングダイヤモンドワイヤー切断方法を採用。
  • サーボモーターシステムによって完全に制御され、高度な張力フィードバックを備えています。
  • ダイヤモンドワイヤーの切断速度は最大1000 m/minに達します。
  • 切断厚さ範囲：0 mm – 600 mm、さまざまな生産ニーズに対応。
  • 表面切断精度0.01 mmを達成し、高い平面度と均一性を保証します。

バッチ処理のためのマルチステーション設計

  • バッチ切断と処理のための3つの同時ワークステーション。大量生産ラインのスループットを大幅に向上させます。
  • 幅広い材料互換性

以下のような硬くて脆い材料に適しています：

  • 炭化ケイ素（SiC）
    • サファイア
    • セラミックス
    • 貴金属
    • 石英
    • 半導体材料
    • 標準的な角切りと非標準的なカスタマイズの両方をサポートします。
  • 安定した動作 & 低メンテナンス

すべての主要なモーションモジュール—巻き出し、巻き取り、ワイヤーガイド、スピンドル、張力制御、ワークテーブル送り—はサーボモーターによって駆動されます。

  • 閉ループフィードバックによる張力制御により、一定の張力が確保され、ワイヤーの破損が回避されます。
  • リアルタイムモニタリングのための張力警告システムを装備。
  • ダウンタイムとメンテナンスを最小限に抑え、長期間の高負荷動作のために設計されています。
  • ハイエンド制御システム

高度なフルサーボモーター制御とインテリジェントアルゴリズムの組み合わせ。

  • 材料の硬度に基づいて切削力と速度を自動的に調整します。
  • 硬いSiCや脆いセラミックスなどの困難な材料でも安定した切断を維持します。
  • 切断速度は0.01 mm/min – 10 mm/minの間で調整可能で、中小部品の高精度スライスを保証します。
  • 操作手順

の三ステーションダイヤモンドシングルライン切断機 高速切断

  1. 原材料をワークベンチに置き、固定します。

  2. 保護カバーを閉じ、コントロールパネルからパラメータを設定します。

  3. 水バルブを開き、スタートボタンを押します。

  4. ダイヤモンドワイヤーが揺れ、下降し、材料を連続的に切断します。

  5. 切断後、水バルブを閉じ、完成品を取り出します。

  6. 構造とコンポーネント

3 ステーション ダイヤモンド シングルライン 切断 機械 SiC サファイア セラミックス

コアコンポーネントは精密鋳造されており、主要な伝送ユニットはシステムの安定性と精度を確保するために輸入されています。

  • 天津盛工シリーズのUPSを装備し、重要な操作に中断のない電源サポートを提供します。

  • 技術的なハイライト

の三ステーションダイヤモンドシングルライン切断機高速切断

仕様値

モデル
三ステーションダイヤモンドシングルライン切断機 高速切断
600 * 600mm ワイヤー走行速度
1000（MIX）m/min ダイヤモンドワイヤー直径
0.25-0.48mm ライン貯蔵容量
20km 切断厚さ範囲
0-600mm 切断精度
0.01mm 垂直リフティングストローク
800mm 切断方法
材料は固定され、ダイヤモンドワイヤーが揺れ、下降します 切断送り速度
0.01-10mm/min（材料と厚さに応じて） 水槽
150L 切削液
TJ防錆高効率切削液 スイング角度
±10° スイング速度
25°/s 最大切断張力
88.0N（最小単位0.1nを設定） 切断深度
200〜600mm ワークステーション
3 電源
三相五線AC380V/50Hz 工作機械の総電力
≤32kw 主モーター
1 * 2kw ワークベンチスイングモーター
1 * 2kw ワークベンチスイングモーター
0.4 * 6kw 張力制御モーター
4.4 * 2kw ワイヤーの放出と収集モーター
5.5 * 2kw 外形寸法（アームボックスを除く）
4859 * 2190 * 2184mm 機械重量
4859 * 2190 * 2184mm 機械重量
3600kg なぜ選ぶのか

三ステーションダイヤモンドシングルライン切断機高速切断

  • 卓越した精度
  • 柔軟な多材料互換性
  • 頑丈で低メンテナンス設計
  • 半導体および硬質基板業界に最適
