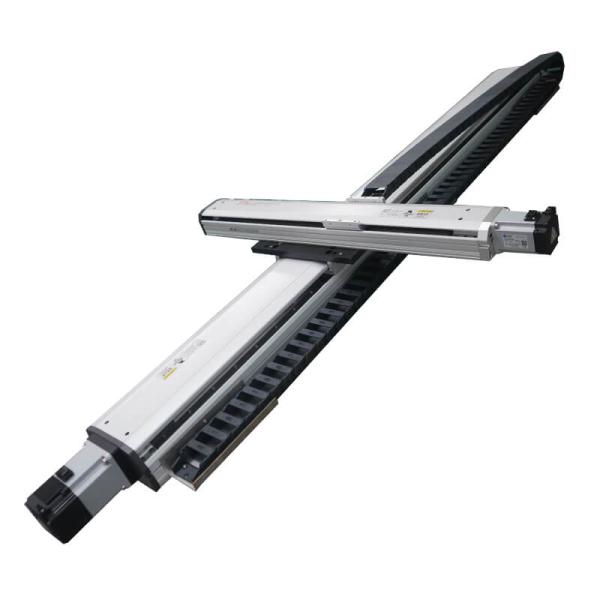

高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
高速操作 重荷容量 PTH 半閉ざされたスクリューモジュール 簡単に組み立て
仕様
記述

高速操作 重荷容量 PTH 半閉式スクリューモジュール 簡単に組み立て

1製品概要

PTHシリーズ半閉式スクリューモジュールは,半閉式構造と精密なボールスクリュー技術を組み合わせた汎用的な線形トランスミッションコンポーネントです.高い位置付け精度標準環境で中程度の精度を必要とする産業用アプリケーションに最適です.性能と手頃な価格のバランスをとります.

2基本的利点

半閉ざされた保護設計

IP54級 防塵・防水 組み込みプロフィールカバーと片側密封

保守のために内部への迅速なアクセスを可能にしながら,大きな粒子やスプレーをブロックします (完全に閉ざされたモデルよりも40%速く)

高精度 安定性

標準のC7球螺旋 (C5オプション) ±0.01mmの繰り返し

中程度の自動化ニーズのために,速度で1000mm/sまで精度を維持

堅固 な 硬さ と 適応 力

横軸負荷容量最大200kg,垂直負荷100kg

多重設置オプション (水平/垂直/横) で 100~2000mmの筋長

費用 を 最適 に する エンジニアリング

非重要な部品のローカライズされた製造は,完全に閉じられた代替品と比較してコストを20%削減します

大規模な工業機器の統合に最適です

3申請について

産業自動化: 組み立てラインの材料処理,スクリュー駆動システム

包装機械:食品/日用製品の密封と切断ステーション (150 kgの荷重容量)

貯蔵:多層貯蔵システム用のロボットピック・アンド・プレイス・アーム (2000mmストローク)

3C 製造:携帯電話用ハウス用の磨き設備 (防塵の設計)

仕様

PTH14

 標準エンジンパワー (W) 400W
定位の精度 (mm) を繰り返す ±001
スクロール仕様 1605  1610  1616  1620
最大速度 (mm/s) *1 250  500  800  1000
定数推力 (N) 1388  694  433  347
最大負荷 (kg) 横軸 110  88  48  40
垂直 33  22  10  8
最大走行量 ((mm) *2 1050
構成要素 スクロール仕様 1605/1610/1616/1620 (スレンダーネス比1)62.5)
スクリップグレード C7 ロール
高硬度線形スライダー W15×H125
結合 34-27-10-14
光電スイッチ PM-T45 (NPN)
タイプ 標準エンジンパワー (W)

位置付けの精度を繰り返す

(mm)

スクロール

仕様

マックス

速度 (mm/s)

格付け

推力 (N)

 最大負荷 (kg)

原産地

センサー
横軸 垂直
PTH10 200W ±001 1605  250  683  50  12  -
1610  500  341  30  8
1616  800  213  22  5
1620  1000  174  18  3
PTH12 200W ±001 1605  250  683  50  12  -
1610  500  341  30  8
1616  800  218  22  5
1620  1000  170  18  3
PTH13 400W ±001 1605 250 1318 70 17 -
1610 500 694 47 12
1616 800 433 30 6
1620 1000 347 24 4
PTH14 400W ±001 1605  250  1388  110  33  -
1610  500  694  88  22
1616  800  433  48  10
1620  1000  347  40  8
PTH17 750W ±001 2005  250  2563  120  50  -
2010  500  1281  95  40
2020  1000  640  83  25
2040  2000  320  43  12
PTH22 1000W ±001 3205  166  5100  200  100  -
3210  333  2550  200  80
3220  666  1275  100  50
3232  1062  795  80  40
PTH27 - ±001 2505  250  2563  150  55  プラグ:PM-T45 (NPN)
2510  500  1281  150  45  内蔵:PM-Y45 (NPN)
2525  1250  640  105  20
タイプ 標準走行 (mm) 最大走行量 (mm)

スクロール

仕様

ACサーボ

モーター

容量

 スクリップグレード 高硬度線形スライダー 結合 光電スイッチ
PTH10 - 1050

1605/1610 年

/1616/1620

(美しさ)

割合1:62.5)

 - C7 ロール W20×H18 34-27-10-14 PM-T45 (NPN)
PTH12 - 1050

1605/1610 年

/1616/1620

(美しさ)

割合1:62.5)

 - C7 ロール W12×H75 34-27-10-14 PM-T45 (NPN)
PTH13 - 1050

1605/1610 年

/1616/1620

(美しさ)

割合1:62.5)

 - C7 ロール

W15×H125
34-27-10-14		 W15×H125 34-27-10-14 PM-T45 (NPN)
PTH14 - 1050

1605/1610 年

/1616/1620

(美しさ)

割合1:62.5)

 - C7 ロール W15×H125 34-27-10-14 PM-T45 (NPN)
PTH17 - 1250

2005/2010 年

/2020/2040 年

(スレンダーネス比1:70)

 - C7 ロール W20×H15 44-34-12-19 PM-T45 (NPN)
PTH22 - 1700

3205/3210

/3220/3232

 - C7 ロール W28×H26 55-78-22-22 (((24) PM-T45 (NPN)
PTH27 50-1500mm/50間隔 - - 750 C7025 W23×H18 17X19 -
