仕様
記述

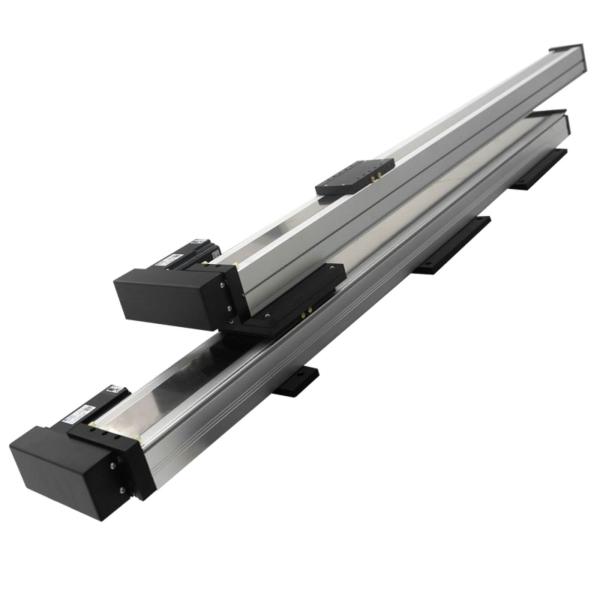

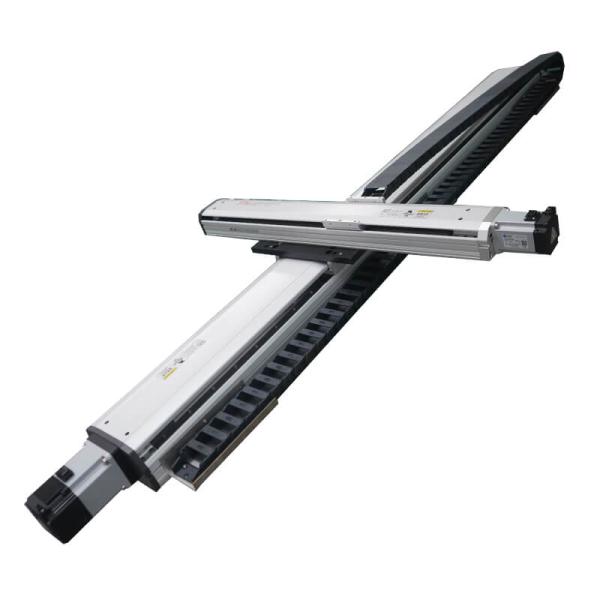

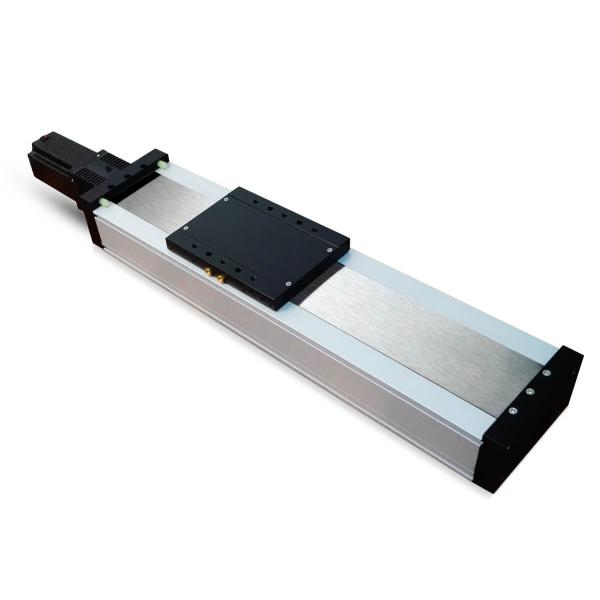

高負荷 超高速 PTB タイムベルト ステージ 強い推力

PTBタイマーベルトステージは,工業自動化における高速処理と精密位置付けのニーズのために開発された高性能線形運動モジュールで",高負荷容量,超高速高硬度線形スライドと45mm幅のタイマーベルトの共同設計により,最大水平負荷200kgを達成し,最大速度2311mm/s50-4000mmの柔軟なストロークカバーで,物流の分類,自動車部品の組み立て,電子部品の配置中級から高級の線形モジュールの性能基準を再定義する.

典型的な応用シナリオ

  • ロジスティック・ソートセンター: 2311mm/s の速度でソートカートを駆動し, 200kg の荷重の容量を持つ全箱貨物を簡単に処理し,1126N の推力でソートバフルの迅速な切り替えを保証します.2 から 1 時間分の包裹処理を増やす500から8000ユニット
  • 自動車部品の組み立て:エンジンブロック処理ステーションで200kgの負荷容量と組み合わせた二列車高硬度設計は,機械加工から組み立てへのクロスステーション転送のためにシリンダーブロックを安定的に運びます, ±0.1mmの重複位置位置位置精度で,ボルト穴のアライナメント要件を満たす.
  • 電子部品の配置: FPC (フレキシブルプリント回路) 板プレス機器では,45mm幅帯の強い推力と高い安定性1126Nで,プレスフィット精度は0.1mmに達します.伝統的な段階での推力不足によるプレッシング不足と不整列の問題の解決.

主要な技術的利点

  1. 高硬さ負荷,簡単に処理できる200kg: 2列の高硬度線形スライドと厚くされたアルミ合金ベースプレートの統合設計,スライドとレール間の超精密な接地面.幅45mmのPM型計時ベルトと組み合わせた安定した動作を保証する0.1mm/mの低屈曲で,水平動的負荷200kgを達成します.
  2. 超高速で効率が3倍向上する: 高圧タイマーベルトと直接駆動低慣性サーボモーターは,従来のステージよりも最大速度2311mm/s30%高速で97%の伝送効率を実現します.効率は物流の分類のようなシナリオで3倍になります.
  3. 複数のシナリオに適応できる完全なストロークカバー: モジュラルのガイドレールスプレーシング技術は50-4000mmのストロックをサポートし,短ストロックの精密操作と長距離輸送のニーズの両方に適応します.
  4. ※ 基本仕様 PTB17
    仕様 定位の精度 (mm) を繰り返す ±008
    鉛  (mm) 40
    最大速度 (mm/s) 2000
    最大負荷 ((kg) 横軸 45
    垂直 -
    定位推力 (N) 204
    スタンダード・ストロック (mm) 20-3050mm/50間隔
    構成要素 ACサーボモーターの容量 400
    ベルト幅 30
    高硬度線形スライダー W20×H15
    起源センサー   プラグ PM-T45 (NPN)
  5. タイプ

    位置付けの精度を繰り返す

    (mm)

    鉛

    (mm)

    減量

    割合

    最大速さ

    (mm/s)

    		 最大速度 (kg)

    格付け

    推力 (N)

    スタンダード

    ストローク

    (mm)

    		 ACサーボモーターの容量

    ベルト

    幅

    高い

    硬さ

    線形

    スライダー

    起源センサー

    プラグ
    横軸 垂直
    PTB14 - 40  - 2000  25  - 100

    20〜50mm/50

    インターバル

    		 200  25  W15×H125 PM-T45 (NPN)
    PTB17 ±008 40  - 2000  45  - 204

    20〜50mm/50

    インターバル

    		 400  30  W20×H15 PM-T45 (NPN)
    PTB22 ±008 40  - 2000  85  - 367

    20~3500mm/50

    インターバル

    		 750  45  W23×H18 PM-T45 (NPN)
    PTB27 ±008 208  3:1 2311  22  ほら 367

    50-4000mm/50

    インターバル

    		 1000  45  W28×H26 PM-T45 (NPN)
    5:1 1386  60  613
    7:1 990  110  858
    10:1 693  200  1226
