性能の特徴

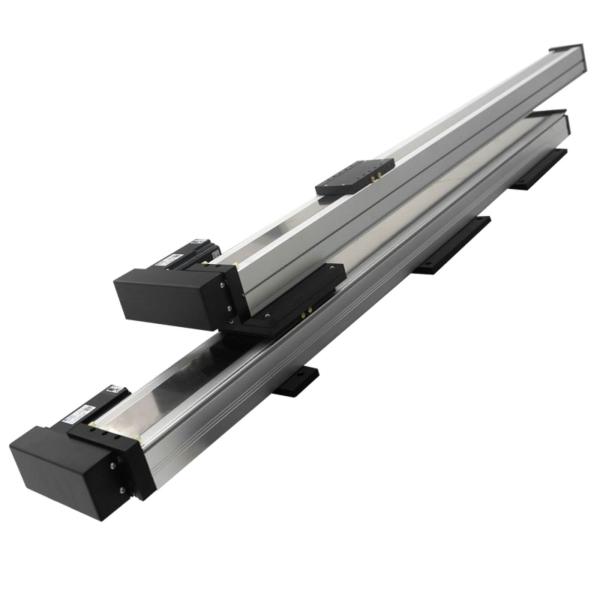

• 柔軟な保護: IP54の防塵・防水性能を誇り、片側シール設計のワンピースプロファイルシールドを採用しています。これにより、大きな粒子状の粉塵や飛沫液を効果的にブロックし、内部コンポーネントの迅速な分解と検査を容易にし、メンテナンス効率を向上させています。
• 正確で安定した動作: 標準C7グレードのボールねじ（オプショングレードあり）を搭載し、±0.01mmの繰り返し位置決め精度を実現し、1000mm/sの動作速度でも安定性を維持し、中程度の機器の位置決め要件を満たしています。
• 高い剛性と適応性: 最大水平荷重200kg、垂直荷重100kgで、100〜2000mmのストローク範囲をカバーします。複数の設置方法（水平、側面取り付け、垂直）をサポートし、多様な作業条件に適しています。
• コスト最適化: 非クリティカルコンポーネントのローカライズされた適応により、完全密閉型モジュールと比較してコストが20％削減され、大量の産業機器をサポートするのに理想的です。

アプリケーションシナリオ

• 産業オートメーション: 組立ラインでの材料搬送、ねじ駆動機の位置決め軸、および同様のアプリケーションに適しています。
• 包装機械: 食品や日用品の包装におけるシーリングと切断の位置決めに適用でき、150kgの負荷の包装金型を容易に支えることができます。
• 倉庫設備: スマートシェルフ用のピッキングロボットアームと互換性があり、2000mmの長いストロークは、多層貨物位置の移動のニーズを満たしています。
• 3C補助製造: 携帯電話ケース研削盤の送り軸に最適です。半密閉設計により、定期的な粉塵清掃が容易になります。

• 仕様 PTH17	標準モーター出力（W）		750W
  	繰り返し位置決め精度（mm）		±0.01
  	ねじ仕様		2005	2010	2020	2040
  	最大速度（mm/s）*1		250	500	1000	2000
  	定格推力（N）		2563	1281	640	320
  	最大荷重（kg）	水平	120	95	83	43
  		垂直	50	40	25	12
  	最大ストローク（mm）*2		1250
  コンポーネント	ねじ仕様		2005/2010/2020/2040（細長比1：70）
  	ねじグレード		C7ローリング
  	高剛性リニアスライダー		W20×H15
  	カップリング		44-34-12-19
  	光電スイッチ		PM-T45（NPN）

• タイプ	標準 モーター出力（W）	繰り返し位置決め精度（mm）	ねじ 仕様	最大 速度 （mm/s）	定格 推力（N）	最大荷重（kg）		原点センサー
  						水平	垂直
  PTH10	200W	±0.01	1605	250	683	50	12	-
  			1610	500	341	30	8
  			1616	800	213	22	5
  			1620	1000	174	18	3
  PTH12	200W	±0.01	1605	250	683	50	12	-
  			1610	500	341	30	8
  			1616	800	218	22	5
  			1620	1000	170	18	3
  PTH13	400W	±0.01	1605	250	1318	70	17	-
  			1610	500	694	47	12
  			1616	800	433	30	6
  			1620	1000	347	24	4
  PTH14	400W	±0.01	1605	250	1388	110	33	-
  			1610	500	694	88	22
  			1616	800	433	48	10
  			1620	1000	347	40	8
  PTH17	750W	±0.01	2005	250	2563	120	50	-
  			2010	500	1281	95	40
  			2020	1000	640	83	25
  			2040	2000	320	43	12
  PTH22	1000W	±0.01	3205	166	5100	200	100	-
  			3210	333	2550	200	80
  			3220	666	1275	100	50
  			3232	1062	795	80	40
  PTH27	-	±0.01	2505	250	2563	150	55	プラグ:PM-T45（NPN）
  			2510	500	1281	150	45	内蔵:PM-Y45（NPN）
  			2525	1250	640	105	20
  タイプ	標準 ストローク（mm）	最大ストローク（mm）	ねじ 仕様	ACサーボモーター容量	ねじグレード	高剛性リニアスライダー	カップリング	光電スイッチ
  PTH10	-	1050	1605/1610 /1616/1620 （細長 比1：62.5）	-	C7ローリング	W20×H18	34-27-10-14	PM-T45（NPN）
  PTH12	-	1050	1605/1610 /1616/1620 （細長 比1：62.5）	-	C7ローリング	W12×H7.5	34-27-10-14	PM-T45（NPN）
  PTH13	-	1050	1605/1610 /1616/1620 （細長 比1：62.5）	-	C7ローリング W15×H12.5 34-27-10-14	W15×H12.5	34-27-10-14	PM-T45（NPN）
  PTH14	-	1050	1605/1610 /1616/1620 （細長 比1：62.5）	-	C7ローリング	W15×H12.5	34-27-10-14	PM-T45（NPN）
  PTH17	-	1250	2005/2010 /2020/2040 （細長比1：70）	-	C7ローリング	W20×H15	44-34-12-19	PM-T45（NPN）
  PTH22	-	1700	3205/3210 /3220/3232	-	C7ローリング	W28×H26	55-78-22-22（24）	PM-T45（NPN）
  PTH27	50-1500mm /50間隔	-	-	750	C7025	W23×H18	17X19	-
