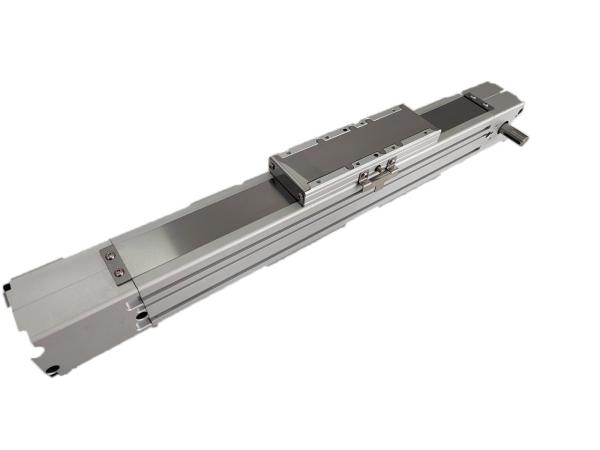

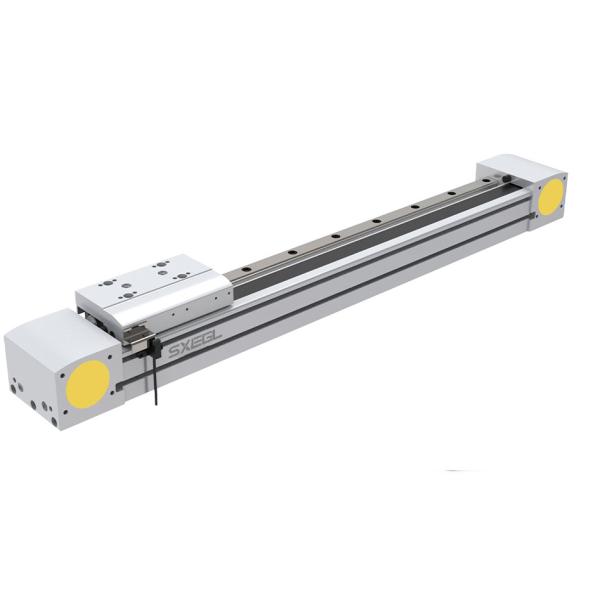

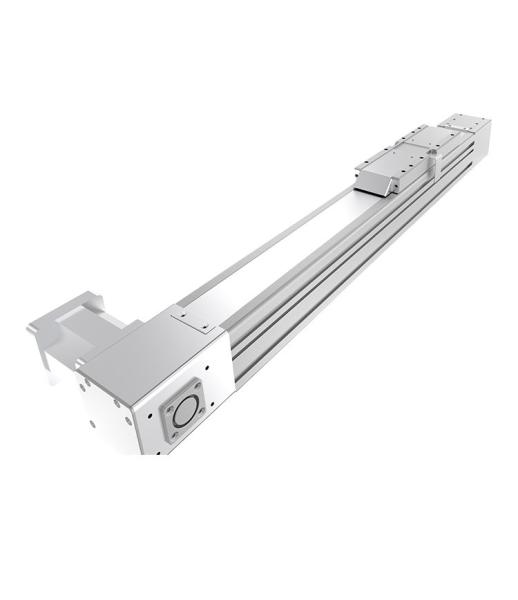

EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
仕様
モデル番号 :
EGT70
産地 :
中国
最低注文量 :
1
支払条件 :
L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
供給能力 :
世界中への配送
配達時間 :
7〜14
パッケージの詳細 :
泡付きの箱
定位の精度 (mm) を繰り返す :
±0.08
最大走行量 (mm) :
100-5000mm/間隔 50mm
定時帯の仕様 :
15×3 (リード78mm)
体重を増やす ((100mm ストローク kg) :
0.34
磁気Reedスイッチ :
CS1-D-1Mコンタクトタイプ,ワイヤ長1m/CS1-DN-3コンタクトレストランジスタ NPNタイプ,ワイヤ長3m/CS1-DP-3Mコンタクトレストランジスタ PNPタイプ,ワイヤ長3m
最大負荷 :
EGT70:12 EGT70L:15
記述

EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度

工業自動化用に設計されたEGTシリーズの同期ベルトスライドは",双方向レール精密誘導+高負荷負荷能力+柔軟な設置"のデザイン哲学を中心に高性能の線形運動モジュールです線形ゲンターや電動シリンダーなど 複雑な機械構造に完璧に適応しますロジスティック・ソートなどのシナリオに安定した信頼性の高い線形運動基盤を提供自動車部品の取り扱い,電子部品の取り付け. その主な特徴は,超長走5000mm, ±0.08mmの重複位置位置付け精度,柔軟な四面モーターの取り付け,基本軸のスライドの汎用性と適応性を再定義する.

主要な応用シナリオ

  1. 線形ガントリーシステム
    自動車組立工場では,EGTスライドは,部品搬送ゲンターにおけるX軸 (3000mm走行) とY軸 (2000mm走行) の役割を果たします.ギアボックスのような重い部品を 簡単に運びます二重ガイドレールの設計は,ゲントリスパンの下では曲がりがないことを保証し, ±0.08mmの精度はボルトの穴の位置付け要件を満たします.
  2. カンチレバー電動シリンダー
    3C電子ピックアンドプレイスマシンでは,EGTスライドは,カントリレバーメカニズムにおけるX軸 (1000mmストローク) として機能します.横に搭載されたモーター設計は垂直スペースを50%節約します.転倒防止トーク特性は,片側負荷下ではオフセットを保証しない (e)0402 部品の正確な配置を可能にします.
  3. ロジスティック・ソートライン
    電子商取引倉庫の自動分類システムでは,EGTスライド (5000mmストローク) が主要な輸送軸として機能します.包裹の迅速な位置付けと配達を実現するために,分類車を運転します伝統的な連鎖輸送機と比較して効率を35%向上させる.

主要な販売ポイント

  1. 柔軟なモーターマウント
    モーターは,シリンダーの4つの側面のいずれかに設置され,必要に応じて簡単に変換され,複雑な自動化設定のために最大限の配置柔軟性を提供します.
  2. 空間 を 節約 する デザイン
    プロフィール溝に近接スイッチを埋め込み,スペース利用を最適化し,コンパクトな機器でケーブル管理を簡素化することができます.
  3. 精密 な 方向 と 高い 負荷 容量
    双導線列車システムは優れた線形導線と安定性を保証し,強固な負荷負荷能力により,ゲンターやコンチリバー構造における重荷用途に最適です.
EU認定長筋シリーズ 同期ベルト スライドテーブル 0.08mm 精度
EGT70                                                                      パラメーター
スタンダード モーター 出力 (W) 200  400
格付け トルク (n) ■m) 0.64  1.27
繰り返す 位置付け 精度 (mm) ±008
最大走行量 (mm) 100-5000mm/間隔 50mm
定時帯の仕様 15×3 (リード78mm)
減量比 違う 3:1 / 違う 3:1 /
マックス    速度 (mm/s) 3900  1300  / 3900  1300  /
最大水平負荷 (kg) 4  12  / 8  15  /
最大負荷           EGT70:12
EGT70L:15
基本重量 (Omm ストローク kg) EGT70:3.67 EGT70L:4.08
体重を増やす ((100mm ストローク kg) 0.34
磁気スイッチ CS1-D-1M接触型,ワイヤ長1m/CS1-DN-3接触式トランジスタ NPN型
電線の長さ 3m/CS1-DP-3M 接触式トランジスタ PNPタイプ,電線の長さ 3m
光電スイッチ PM-T45 NPN型ワイヤの長さ 1M
PM-T45-P PNP型ワイヤの長さ 1M
ブリケット 詳細については 140 ページ
