15Gbps 全レート CDR はクロックリカバリ信号機器を提供します
15Gbps 全レート CDR はクロックリカバリ信号機器を提供します
仕様
記述

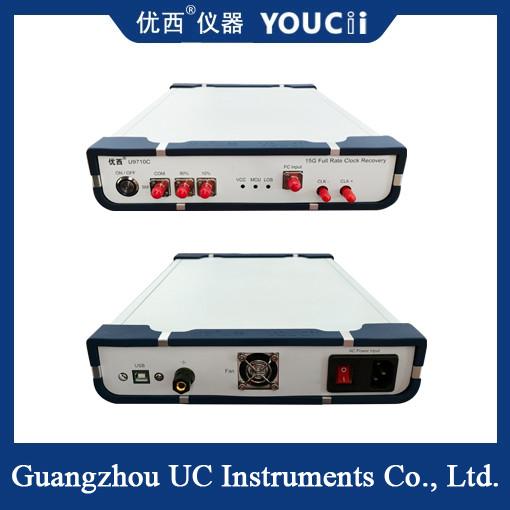

15Gbps フルレートCDR 時計復元信号機器を提供



U9710C CDR (クロックリカバリ) は,主にクロックリカバリ信号をテスト環境でクロック・トリガーせずに提供するために使用されます.試料採取オシロスコープを使用して,装置の光学眼図を試験するために. 典型的アプリケーションは,PONアプリケーションにおける光学ネットワーク機器またはBOB製品のテストである. 光学装置自体には周波数分割クロック出力がないため,光学眼図の試験時にサンプル採取オシロスコップを起動するために時計信号を復元する必要があります..



重要な技術指標
ジッター耐性: ITU-T G.8251 と IEEE 802 などの標準を満たす必要があります.3通常,入力ジッター耐性はUI (ユニット間隔) レベル (±0.5UIなど) にする必要があります.


出力ジッター:リリカバリークロックのジターは,ビットエラーレートテスト機やオシロスコープなどの下流装置の試験精度を確保するために100fs (femtosecond) のレベルを下回るべきである.


感度: 光信号入力が -15 DBM (光電変換モジュール経由) や MV レベルの電気信号入力がサポートされます.


ループ帯域幅: 調整可能な範囲は,通常,異なる信号特性と試験要件に対応するために100kHzから20MHzです.


TエクニカルPアラメーター


ポイント

TエクニカルPアラメーター

マックス

ミン

ユニット

1

データレート範囲 (データレートポイント)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

117/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

Gbit/s

3

波長範囲:単調モード (複数モードはオプション)

1610(1310)

1310(850)

nm

4

オプティカル入力範囲

+3

-15歳

dBm

5

時計は周波数分割比を復元します

2 / 4 / 8 / 16 / 32 / 64



6

電気時計の振幅を出力

600(典型的な値)

mVpp

7

時計が昇る時間OC-192)(20%~80%)

33.1

22.2

ps

8

時計の降りる時間OC-192)(80%~20%)

33.7

23.9

ps

9

発射が動かない10.3125Gbps)

1.0 (典型的な値)

ps

10

時計の周波数10.3125Gbps)

5.156/2.578/1.289/0.644/0. ほら ほら322

ゲルハーツ

11

内部信号損失検出 (LOS)

128(過載)

5(灵敏度) 落ち着いて

mV

12

電源の電圧 (外部電源の入力電圧)

5.5

4

V

13

作業温度

85

-40歳

°C



15Gbps フルレートクロック復元器具は高速通信試験のコアデバイスであり,その性能は試験結果の信頼性に直接影響します.,速度の範囲とジッター性能を全面的に考慮する必要があります.
