10Gbps標準スピード10Gbps司令官のクロック修復 モジュール0.155~11.3G
10Gbps標準スピード10Gbps司令官のクロック修復 モジュール0.155~11.3G
仕様
型式番号 :
U9710
原産地 :
中国
MOQ :
1pcs
支払の言葉 :
L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、D/A
供給の能力 :
10pcs+per月
受渡し時間 :
21の仕事日
包装の細部 :
カートン
記述

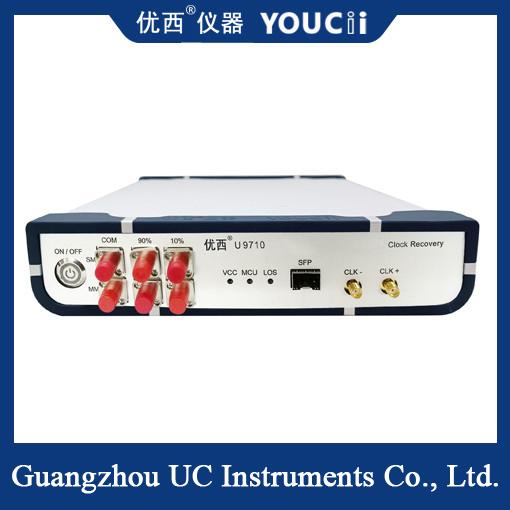

10Gbpsフルレート10Gbps CDRクロックリカバリモジュール 0.155～11.3G


サンプリングオシロスコープで光アイパターンと波形をテストする場合、測定信号と同じソースでトリガーする必要があります。 CDR（クロックリカバリ）モジュールは、主にサンプリングオシロスコープで光アイマップをテストする必要があるが、トリガークロックを提供しないテスト環境で使用されます。典型的な用途は、光ネットワーク機器のテスト、またはPONアプリケーションのBOB製品用です。これは、測定対象の光機器自体に分周クロック出力がないためです。 光アイパターンをテストする際には、サンプリングオシロスコープをトリガーするためにクロック信号を回復する必要があります。

このCDRにはSFP光ポートが装備されており、従来のSFP、SFP+、OLT SFP、およびSFPにカプセル化されたその他の光モジュールに接続できます。光モジュールの受信側のみが必要で、光信号を電気信号に変換し、その後、機器が電気信号のクロックを抽出し出力します。クロック信号は主にオシロスコープのトリガー信号に使用されます。


CDRの主なパラメータ：


1. クロックリカバリ範囲：155Mb/s～11Gb/s;

2. 波長範囲：800～1600 nm;

3. 光入力範囲：+3～-15dBm;

4. 出力リカバリ電気クロック（4分周）範囲：38.75MHz～2.78GHz;

5. 出力クロック振幅：ACカップル/ 800mVpp（標準）;

6. スペクトル比（ユーザーに応じて選択可能）：10%（CDR）-90%（出力）


技術指標


NO.

技術指標

最大値

最小値

単位
1

データレート範囲

 11.3 0.155 Gbps
2

内部信号損失検出（LOS）

 128（過負荷） 5（感度） mV
3

電源電圧（外部電源入力電圧）

 5.5 4 V
4

動作温度

 85 -40 ℃
5

クロック立ち上がり時間（OC-192）（20%～80%）

 33.1 22.2 ps
6

クロック立ち下がり時間（OC-192）（80%～20%）

 33.7 23.9 ps
7

クロック周波数（10.3125Gbpsレート、2分周）

 2.578 2.578 GHz
8

出力ジッタ（10.3125Gbps）

 1（標準値） ps
