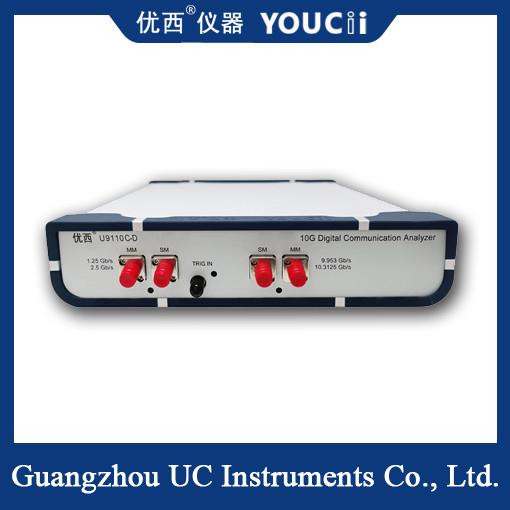

標準スピードの単一モード/多重モードの光学オシロスコープ
標準スピードの単一モード/多重モードの光学オシロスコープ
仕様
型式番号 :
U9110C-D
原産地 :
中国
最低注文量 :
1pcs
支払条件 :
L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
供給能力 :
5 pcs+per月
配達時間 :
20の仕事日
パッケージの詳細 :
カートン
記述

フルレートシングルモード/マルチモード光オシロスコープ


U9110C-Dは10Gフルレートで、シングルモード/マルチモード光オシロスコープに対応しており、Uwest Instrumentが発売した最新のデジタル通信分析ソリューションです。光通信デバイスの製造に最適な測定ツールを提供します。

U9110C-D DCA測定の結果は、生データだけでなく、時間と振幅のヒストグラム、マスクテスト、統計テストなども含まれます。間隔期間、立ち上がり時間、立ち下がり時間、クロスパーセント、消光比、ジッタ、振幅測定など、一連の通信インジケーターテスト設定を提供します。SDH/SONET、ギガビットイーサネットのマスクテスト、その他の標準シングルコンプライアンステストも含まれています。


機器の特性:

1. 高レート測定：本器は、一般的な10ギガビットイーサネット（10GbE）やその他の高レート通信プロトコルを含む、10Gbpsフルレート光信号測定に対応しています。

2. アイパターン表示：光アイパターンは、高速サンプリングとデータ処理技術を使用して、光信号のアイパターンを正確にキャプチャして表示します。アイパターンは、開いた目の形で光信号の伝送品質を表示します。ユーザーは、アイパターンの開き具合とジッタを観察することにより、信号の安定性と伝送性能を評価できます。

3. 高精度測定：10Gフルレート光アイチャートは、高精度クロックとサンプリング技術を採用しており、正確なタイミング測定とジッタ分析を提供できます。ピークツーピークジッタ、二乗平均平方根ジッタなど、アイパターンの主要パラメータを測定および分析できます。


モデル

 U9110C-D

標準レート

 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps

測定精度テンプレート許容誤差(マージン)

 ±3 %

表示機能画像解像度

1024 x 768 ピクセル

デジタル測定システム

1つの光チャネル測定をサポートし、オプションの測定を1秒間に3回更新します

信号取得モード

サンプリング（通常）、エンベロープ、平均

RMSノイズ

 0.25mV

サンプリングチャネル数

4：10G低レートシングルモード/マルチモード、10G高レートシングルモード/マルチモード

垂直システム遷移時間

サンプリングチャネル数に依存

垂直解像度

14ビット

RMSノイズ（最大）

 0.5mV

水平システム波形増幅と観察時間軸の縮小

 0.5ps/div～1ms/div

時間間隔精度（ジッタモード）

 0.25ps

例 システムの外部クロックソースのトリガー

 100mV、155～2500MHz

トリガーレベル範囲

 ±1.0V

トリガー入力範囲

 ±1.5V

トリガーカットオフ

±1.5V：5msから100msまで調整可能

通信、ネットワーク管理インターフェース

RJ45; 10/100Mbpsイーサネットをサポート電源（外部電源アダプター）

50Hz、5V、3A、6W

 周囲温度、相対湿度作業

温度は-20℃～+50℃、湿度は20%～80%

保管

温度は-40℃～+85℃、湿度は5%～90%

物理的特性 寸法、重量

サイズ235W×55H×255L（mm）、重量

< 2Kg
