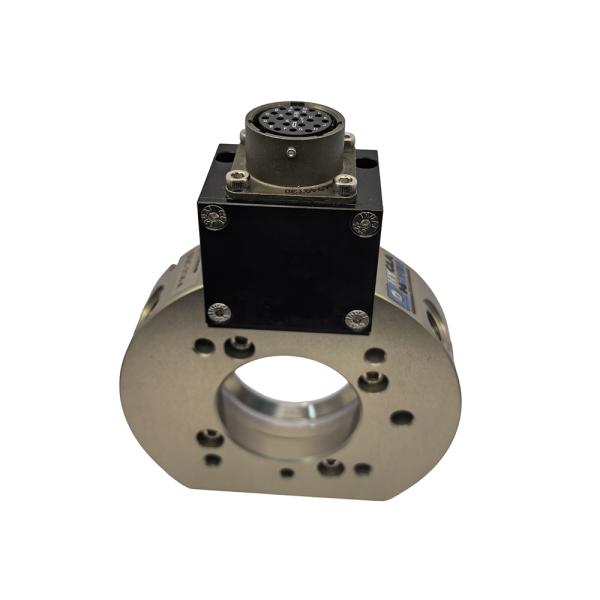

クイックチェンジツールチェンジャー、空気圧ロックSQC-A

ツール交換と安全強化のためのクイックツールチェンジャーSQC-A

製品紹介

工具交換と安全強化のためのクイックツールチェンジャーSQC-A

優れた性能

1.SQC-Aツールチェンジャーは、ツールの自動切り替えをサポートし、空気圧が失われた場合でもツールプレートを安全に保つ保護設計を備えています。

● フェイルセーフロックからの低いピストン力により、空気供給が失われた場合でもツールが所定の位置に保持されます
● 大径ピストンと外部ロックにより、トルク負荷能力が向上
● 主要コンポーネントはすべて強度を高めるために硬化ステンレス鋼製
● スプリングの反対なしに、緊急手動ロック解除をサポート
● クイックツール交換により、メンテナンス効率が向上
● 自動ツール交換により、オペレーターの保護が向上

工具交換と安全強化のためのクイックツールチェンジャーSQC-A

オプションのスプリング

SQC-Aには、二重のセキュリティのために内部スプリングをオプションで装備できます。

● ロック強度が向上
● フェイルセーフロックと合わせて、空気圧損失時のバックアップツール保持を提供

工具交換と安全強化のためのクイックツールチェンジャーSQC-A

モデルと技術パラメータ

モデル 推奨ハンドリング重量[Kg] ロック力（5.5bar）[N] 繰り返し精度[mm] マスタープレート重量[kg] ツールプレート重量[kg] 最大モーメントMy/Mx[Nm] 最大モーメントMz[Nm] エア接続スレッド空気圧フィードスルー
SQC-1A 1.4 170 0.01 0.04 0.03 2.75 3.43 4-M5
SQC-5A 8 690 0.02 0.29 0.15 37 50 6-M5
SQC-11A 16 1100 0.02 0.14 0.09 76 105 6-M5
SQC-20A 25 2300 0.02 0.51 0.33 170 218 12-M5
SQC-21A 25 2300 0.02 0.51 0.33 170 229 8-G1/8″
SQC-40A 50 4500 0.02 1.12 0.61 673 673 8-G1/8″
SQC-41A 50 4500 0.02 1.4 0.7 473 649

6-G3/8″

4-G1/8″
SQC-60A 75 7400 0.02 1.3 0.7 586 315 8-G1/8″
SQC-71A 79 8100 0.02 1.86 1.34 1188 840 8-G1/4″
SQC-76A 100 12000 0.02 2.3 1.4 1625 2100 5-G3/8″
SQC-110A 150 12000 0.02 4 2.1 2350 2350 8-G3/8″
SQC-150A 200 16000 0.02 4.85 2.75 4075 1840 10-G3/8″
SQC-160A 300 31000 0.02 6.45 2.9 7165 3810

5-G3/8″

4-G1/2″
SQC-300A 450 35000 0.02 11.86 7.34 9870 8450 10-G3/8″
