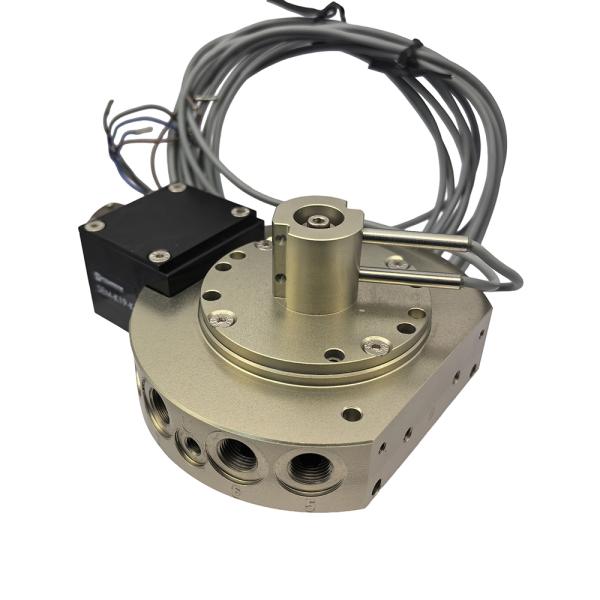

クイックチェンジツールチェンジャー、空気圧ロックSQC-A

非常時アンロック付きヘビーロードクイックチェンジツールシステムSQC-A

製品紹介

緊急ロック解除付きの重荷速換ツールシステムSQC-A

優れた性能

1.SQC-Aクイックチェンジユニットは、工具交換プロセスを自動化し、エアロス時の工具落下を防ぐ安全機構を搭載しています。

• フェイルセーフロックにより、ピストンは低応力状態を維持し、エアカット時の取り外しを防ぎます
• 幅広のピストンと外部ロック構造により、モーメント支持を強化
• コンポーネントは長寿命のために硬化ステンレス鋼で製造されています
• スプリング関連の反力なしで手動アンロックが可能
• 修理スケジュールを最適化するための迅速な工具交換を可能にします
• 自動工具ハンドリングにより安全性を向上

緊急ロック解除付きの重荷速換ツールシステムSQC-A

オプションのスプリング

エア故障時の安全性をさらに強化するためのスプリングオプションが利用可能です。

• 全体的なロック力を向上
• フェイルセーフ機構と連携して、意図しない工具落下を防ぎます

緊急ロック解除付きの重荷速換ツールシステムSQC-A

モデルと技術パラメータ

モデル 推奨ハンドリング重量[Kg] ロック力（5.5bar）[N] 繰り返し精度[mm] マスタープレート重量[kg] ツールプレート重量[kg] 最大モーメントMy/Mx[Nm] 最大モーメントMz[Nm] エア接続スレッド空気圧フィードスルー
SQC-1A 1.4 170 0.01 0.04 0.03 2.75 3.43 4-M5
SQC-5A 8 690 0.02 0.29 0.15 37 50 6-M5
SQC-11A 16 1100 0.02 0.14 0.09 76 105 6-M5
SQC-20A 25 2300 0.02 0.51 0.33 170 218 12-M5
SQC-21A 25 2300 0.02 0.51 0.33 170 229 8-G1/8″
SQC-40A 50 4500 0.02 1.12 0.61 673 673 8-G1/8″
SQC-41A 50 4500 0.02 1.4 0.7 473 649

6-G3/8″

4-G1/8″
SQC-60A 75 7400 0.02 1.3 0.7 586 315 8-G1/8″
SQC-71A 79 8100 0.02 1.86 1.34 1188 840 8-G1/4″
SQC-76A 100 12000 0.02 2.3 1.4 1625 2100 5-G3/8″
SQC-110A 150 12000 0.02 4 2.1 2350 2350 8-G3/8″
SQC-150A 200 16000 0.02 4.85 2.75 4075 1840 10-G3/8″
SQC-160A 300 31000 0.02 6.45 2.9 7165 3810

5-G3/8″

4-G1/2″
SQC-300A 450 35000 0.02 11.86 7.34 9870 8450 10-G3/8″
