仕様
記述

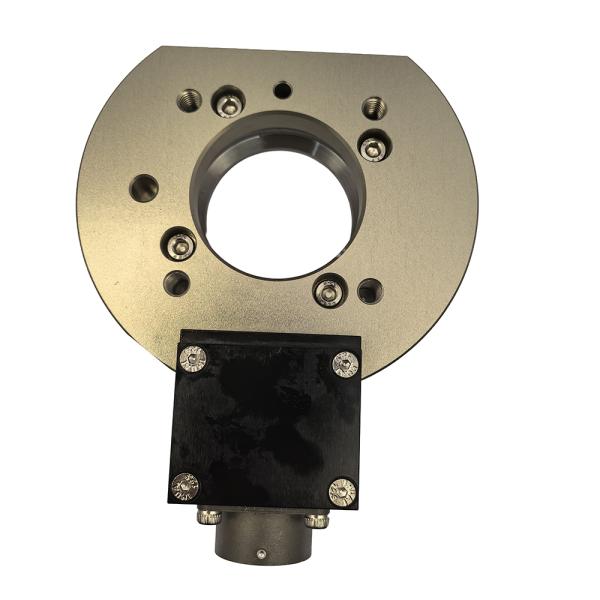

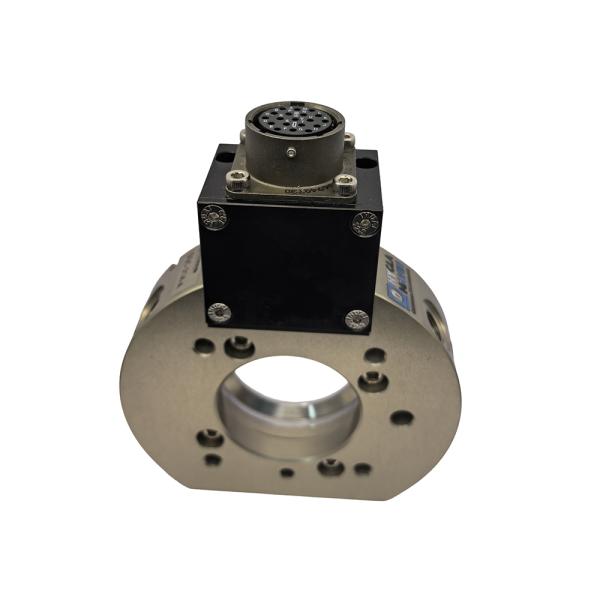

クイックチェンジツールチェンジャー、空気圧ロックSQC-A

SQC-A クイックツールチェンジャー、産業環境における迅速かつ安全なツール交換用

製品紹介

SQC-産業環境における迅速かつ安全な工具交換のためのクイックツールチェンジャー

優れた性能

1. SQC-A自動ツールチェンジャーは、工具交換を簡素化し、空気圧の故障時にツールプレートの取り外しを防ぐフェールセーフ機構を使用しています。

• フェールセーフシステムは、ピストン圧力を最小限に抑え、空気圧が遮断されてもツールプレートを確実に固定します。
• 外部クランプと大型ピストン径により、許容モーメントが向上
• すべての主要部品は、長期的な信頼性のために硬化ステンレス鋼で作られています
• 手動緊急ロック解除機能は、スプリング張力なしで動作します
• 迅速なツール交換を可能にすることで、ダウンタイムを削減します
• 非接触、自動交換により安全性を向上

SQC-産業環境における迅速かつ安全な工具交換のためのクイックツールチェンジャー

オプションのスプリング

オプションの内蔵スプリングは、空気供給が中断した場合の追加の保護を保証します。

• 動作中のロックを強化
• 空気が失われた場合にツールプレートが落下するのを防ぎ、ロック機構による保護を2倍にします

SQC-産業環境における迅速かつ安全な工具交換のためのクイックツールチェンジャー

モデルと技術パラメータ

モデル 推奨ハンドリング重量[kg] ロック力（5.5bar）[N] 繰り返し精度[mm] マスタープレート重量[kg] ツールプレート重量[kg] 最大モーメントMy/Mx[Nm] 最大モーメントMz[Nm] 空気接続スレッド空気圧フィードスルー
SQC-1A 1.4 170 0.01 0.04 0.03 2.75 3.43 4-M5
SQC-5A 8 690 0.02 0.29 0.15 37 50 6-M5
SQC-11A 16 1100 0.02 0.14 0.09 76 105 6-M5
SQC-20A 25 2300 0.02 0.51 0.33 170 218 12-M5
SQC-21A 25 2300 0.02 0.51 0.33 170 229 8-G1/8″
SQC-40A 50 4500 0.02 1.12 0.61 673 673 8-G1/8″
SQC-41A 50 4500 0.02 1.4 0.7 473 649

6-G3/8″

4-G1/8″
SQC-60A 75 7400 0.02 1.3 0.7 586 315 8-G1/8″
SQC-71A 79 8100 0.02 1.86 1.34 1188 840 8-G1/4″
SQC-76A 100 12000 0.02 2.3 1.4 1625 2100 5-G3/8″
SQC-110A 150 12000 0.02 4 2.1 2350 2350 8-G3/8″
SQC-150A 200 16000 0.02 4.85 2.75 4075 1840 10-G3/8″
SQC-160A 300 31000 0.02 6.45 2.9 7165 3810

5-G3/8″

4-G1/2″
SQC-300A 450 35000 0.02 11.86 7.34 9870 8450 10-G3/8″
