仕様
製品名 :
ASTM A376 TP347H HFW 炭素鋼フィン付きソリッドフィンチューブ
ベースパイプの仕様と材料 :
ASTM A376 TP347H
フィンタイプ :
スパイラル型高周波溶接型フィニングチューブ/固体フィニングチューブ
フィン素材 :
11Cr
ベースチューブ/パイプ OD :
15.88~230mm
フィンピッチ :
3~25mm
羽根の高さ :
5~30mm

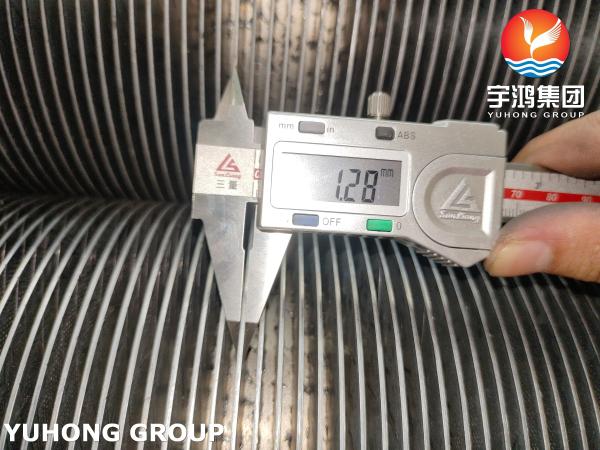

フィン厚さ :
0.8-3MM
管の長さ :
Customsized
適用する :
発電所のボイラー/スーパーヒーター 熱回収蒸気発電機 (HRSG) 石油化学および精製工場のヒーター...
記述

ASTM A376 TP347H HFW 11Cr フィニング付き固体フィニングチューブ



ASTM A376 TP347H HFW 11Cr Fins の固体フィンネッドチューブ は,特にボイラー,熱交換機,超熱機構成要素の詳細は以下です



1ベースチューブ:ASTM A376 TP347H

ASTM A376:高温用シームレスオーステニティック鋼管の標準仕様.

TP347H: 下記のようなアウステニティックステンレス鋼のグレード:



高いクロム (Cr) とニッケル (Ni) の含有度 (通常は17~19% Cr,9~12% Ni).

カービッドの降水を防止するためにニオビウム (Nb) で安定化 (高温での耐腐蝕性を向上させる).

"H"表示は高温での上昇したスリップ強度のために高炭素含有量 (0.04-0.10%) を示します.



(1) 化学成分 (重量 %)

エレメント ASTM A376 TP347Hの要件 コメント
炭素 (C) 0.04 ¥ 010 高炭素 ("H"グレード) のクレイプ耐性
マンガン (Mn) ≤ 200 耐久性や熱加工能力を向上させる
リンゴ (P) ≤0.045 壊れやすくならないように 低く
硫黄 (S) ≤0.030 溶接可能性を最小限に
シリコン (Si) ≤ 100 酸化抵抗を高めます
クロム (Cr) 17.0 ̇ 200 腐食/酸化耐性がある
ニッケル (Ni) 9.0 130 スタビライズした構造です
ナイオビウム (Nb) 10 × Cmin. 最大 1.10 敏感化防止 (Cr-カルビッドの代わりにNbCを形成する)
鉄 (Fe) バランス 基本金属



(2) メカニカルプロパティ (室温)

資産 ASTM A376 TP347Hの要件 注記
張力強度 (MPa) ≥ 515 高温で高強度
収力強度 (0.2%オフセット,MPa) ≥205 高圧用には十分だ
伸縮 (% 50mm) ≥35 柔らかさもいい
硬さ (ブリーネルHB) ≤ 201 通常は160~190HB



2HFW (高周波溶接)

管は高周波誘導溶接を用いて製造され,このプロセスは強い一貫した溶接シームを保証します.HFW管は,優れた機械的特性を維持しながら,シームレス管の費用対効果の高い代替品です.



3固体フィニングチューブ

熱伝送効率を高めるため,チューブには外側にフィニングが付いている.

固いフィニングとは,フィニングが機械的に管に結合 (溶接,挤出など) され,熱循環下で耐久性を確保することを意味します.



4. 11Cr フィン

羽根は11%クロム (11Cr) 鋼でできています.

  • 高温酸化耐性 (炭素鋼のフィンを上回る)
  • TP347Hベースチューブとの互換性 熱膨張と耐腐蝕性
  • 硫黄や他の腐食性元素が存在する発電所や廃棄熱回収システムで一般的です.



ASTM A376 TP347H HFW 11Cr Fins の固体フィニングチューブは,高温,高圧,腐食性のある環境のために設計されています.熱伝達効率と材料耐久性が重要な産業に最適化その主要用途は以下の通りです



1発電 (石炭・ガス・廃棄物発電)

  • 超熱機と再熱機:
    • 飽和蒸気を過熱蒸気に変換するためにボイラーで使用される (典型的には550~700°C).
    • TP347Hベースチューブは,クリープに耐性があり,11Crフィンズは,煙草ガス (例えば硫黄,塩化物) の腐食に耐性がある.
  • 熱回収蒸気発電機 (HRSG):
    • ガスタービンの廃棄熱を回収して蒸気を生産する
    • HFW (High-Frequency Welded) の建設は 費用と性能をバランスします

2石油化学・精製工場の暖房機

  • 燃焼式ヒーターとクラッキングオーブン:
    • 高硫黄の燃料と酸性ガス (H2S,SOxなど) を処理する.
    • 11Crフィニングは硫化に耐える (炭素鋼や304Hフィニングよりも優れている).
  • 触媒リフォーム装置:
    • 600~800°Cで動作する.TP347Hのニオビウム安定化により敏感化が防止される.

3廃棄物焼却とバイオマスボイラー

  • 腐食性のある煙気環境:
    • 塩素,アルカリ金属,飛ぶ灰 (廃棄物/バイオマスの燃焼で一般的) と戦う.
    • 固いフィニングは 熱循環下で機械的安定性を保証します

4化学加工

  • 高温反応器と交換器:
    • アモニア,メタノール,硫酸の生産に使用されます.
    • HFWチューブは性能を犠牲にすることなく,シームレスな代替品と比較してコストを削減します.

5石油・ガス (上流・中流)

  • 排気ガスボイラー (EGB):
    • 船舶/オフショア・プラットフォームのディーゼルエンジンの排気ガスから熱を回収する
    • 塩水による穴穴と侵食に耐える.

なぜ この 組み合わせ が あり ます か

構成要素 適用 の 役割
ASTM A376 TP347H 高スリップ強度 (H級炭素),酸化耐性 750°Cまで
HFWチューブ 高圧用に適したシームレス管のコスト効率の良い溶接代替です
固体11Crフィン 硫化/酸化に耐性があり,腐食性のある煙草ガスで炭素鋼に優れている.





代替 方法 に 比べ て の 利点

  • VS. TP304H フィンネッドチューブ:硫黄濃度の高い環境 (11Cr > 18Cr 硫化耐性) に適しています.
  • VS 押し出されたフィニッシュ: 固体溶接したフィニッシュは熱圧下でより強い結合を提供します.
  • VS 炭素鋼のフィニッシュ:腐食性/酸化性条件下で寿命が長い.
