SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
仕様
支払条件 :
L/C ,T/T,ウェスタンユニオン
表示タイプ :
20文字 x 4行 STN LCD
電圧 :
3.0V ±0.2V (低電力消費)
見る方向 :
6時
視野 :
77(L) * 25.2(W)
コントラスト 調整 :
VOピン (Easy Tuning)
記述





産業用および組み込みシステム用プロフェッショナルグレードの20×4LCD


SFBM2004HX-A-Yは,自動化,医療機器,および実験室機器の要求の高いアプリケーションのために設計された高信頼性の20×4文字LCDモジュールです.超低電耗で3Vで動作する (0工業用温度帯 (−20°C~+70°C) で卓越したパフォーマンスを発揮します.



主要な 技術 的 利点

  • SPLC780Dコントローラ互換性:業界標準のHD44780プロトコルとのシームレスな統合
  • 優れた光学性能:STN 黄色/緑色の反射ディスプレイ 6 時の視角で,環境照明の下での透明性を保証します.バックライトの均一性 > 75% (100 cd/m2 typ.) は,ホットスポットを排除します..
  • 厳しい環境のために設計された:
  1. わかったESD 硬化: ±8kV 空気/±4kV 接触放電保護
  2. MIL-STD-105E (重大欠陥 AQL 0.4) に基づいて検証
  3. 湿度耐性 (20~90% RH 凝縮しない)

ディープダイブの技術仕様

  • タイミング制御: 270kHzオシレーター,Eパルス幅450ns (書き込みモード)
  • メモリマッピング: DDRAM アドレスは4行巻き込みをサポートする (Hex: Line1=00-13, Line2=40-53)
  • 電気安全: VDD=2.8-3.5V,VLCD=VDD-12VからVDD-0.3V
  • メカニカル精度: 0.56mmドットピッチ, 98×60mm足跡と13.2mm最大厚さ



準拠性と長寿

  • 全面的なROHS 2011/65/EU,REACH 1907/2006/EC適合性
  • 熱サイクル (−30°C−80°C) と振動試験 (10-55Hz XYZ軸) で120時間以上の有効性のある1年間の保証



デザイン エンジニア

全データシートでピノート図,タイム波形 (9ページ) およびDDRAMマッピングテーブルをダウンロード.ARM,PIC,AVR MCUと互換性があります.





メカニカル次元

SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング



仕様



ポイント 標準値
ディスプレイタイプ 20文字4行
LCDタイプ STN ((Y-G),POSITIVE,TRANSMISSIVE 送信する
運転者の状態 LCD モジュール: 1/16 デューティ, 1/5バイアス
見る方向 6時
バックライトタイプ 黄色 緑
インターフェース 8 ビット MPU インターフェース
ドライバーIC SPLC780D





絶対最大格付け



ポイント シンボル 条件 ミン マックス ユニット
システム電源電圧 VDD - -0だった3 5.5 V
LCDドライバの電源電圧 VLCD - 4.0 5.0 V
入力電圧 VIN - -0だった3 5.5 V
動作温度 トップ - -20歳 70 °C
貯蔵温度 TST - -30歳 80 °C
貯蔵湿度 HD タ < 40 °C 20 80 %RH





直流電気特性



ポイント シンボル 条件 ミン タイプする マックス ユニット
ロジック電源電圧 VDD - 2.8 3.0 3.5 V
入力高電圧 HIV - 2.2 - 5.0 V
入力低電圧 VIL - 0 - 0.6 V
出力 高電圧 VOH - 2.4 - 5.0 V
出力 低電圧 VOL - 0 - 0.4 V




バックライトの特徴



ポイント シンボル 条件 ミン タイプする マックス ユニット
前向きの電圧 Vf If=30mA 2.9 3.0 3.1 V
逆電流 イー If=5v     5 uA
平均的な明るさ IV について If=30mA 100     cd/m2
統一性 Δ% IVMin / IVMax *100% 試料を投与する 75 - - %
色 Y-G

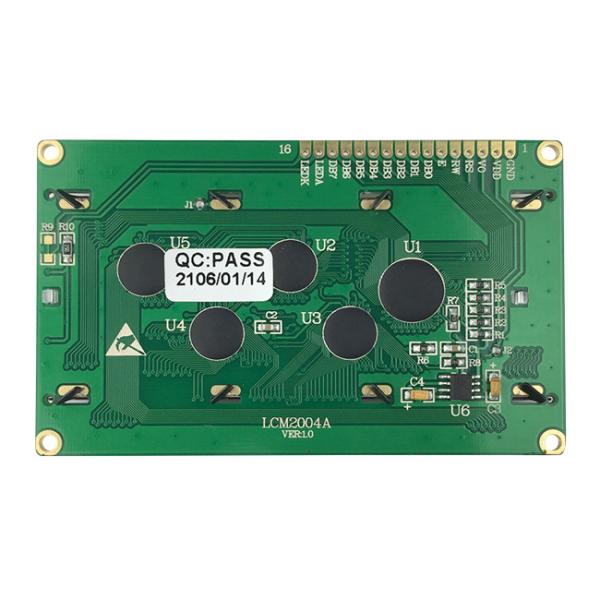

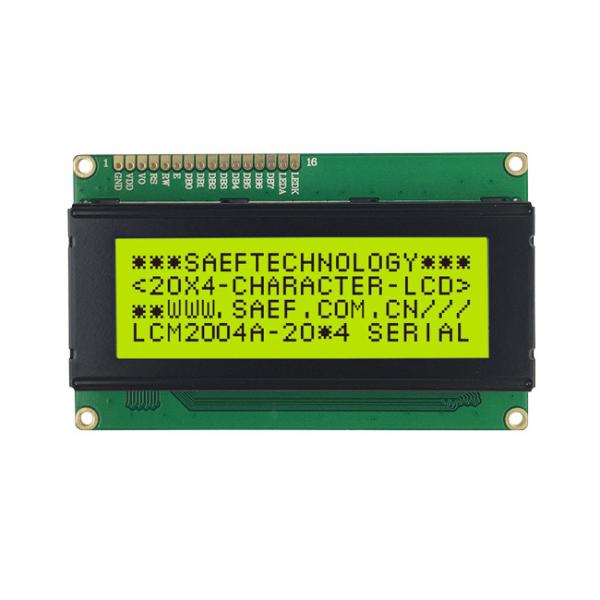

製品画像

SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング

SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
STN 青色モード オプション

SFBM2004HX-A-Y 20x4 文字 LCD ディスプレイモジュール 3V STN 黄/緑 SPLC780D 互換 コントラスト調整 VOピン 簡単チューニング
