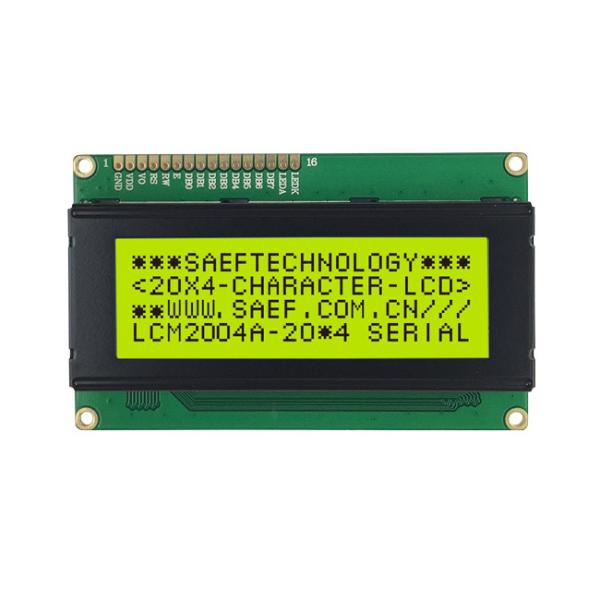

20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
仕様
表示タイプ :
文字のLCD
フォーマット :
20文字 × 4行
テクノロジー :
STN 陽性伝送
論理の電圧 :
3.3V
動作温度 :
-20°C ～ +70°C
記述

HMI & 制御システム用産業用20×4文字LCDモジュール

Saef Technologyの堅牢なディスプレイは、過酷な環境下でも鮮明な黄/緑色のテキストを表示し、ドイツおよびアメリカの産業オートメーション向けに設計され、3.3V互換性があります。

エンジニア向けの主な利点:

HD44780互換設計

  • レガシーシステムとのプラグアンドプレイ交換 | 8ビットパラレルインターフェース | SPLC780Dコントローラー

産業グレードの信頼性-20℃コールドスタート機能（-20℃で120時間テスト済み）

  • ESD保護：±8kVエア/±4kV接触放電
  • 耐振動性（10-55Hz、1.5mm振幅）
  • 最適化された電力効率

ロジックとバックライト用の単一3.3V電源

  • 低消費電力：最大0.8mA（ロジック）+ 40mA（LED）
  • コントラスト調整用VOピン
  • 技術仕様:

文字サイズ：4.76×2.96 mm

表示エリア：77×25.2 mm

寸法：98×60×13.2 mm

デューティ/バイアス：1/16デューティ、1/5バイアス

アプリケーション:

工場オートメーション（インダストリー4.0）

CNC工作機械制御 | 医療機器

実験装置 | HVACシステム

小売POS端末 | 組み込みコントローラー

コンプライアンスと保証:

RoHS/REACH準拠 | ISO 9001/14001認証

1年間の保証 | MIL-STD-105E検査基準

機械的寸法


仕様

20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応

項目

シンボル 単位
20文字×4行 LCDタイプ
STN、ポジティブ、黄/緑、透過型 ドライバ条件
LCDモジュール：1/16デューティ、1/5バイアス 視野方向
6時方向 バックライトタイプ
サイドホワイト インターフェース
8ビットMPUインターフェース ドライバIC
SPLC780D 機械的仕様

項目

シンボル 単位 ロジック電源電圧
98(L) * 60(W) * 最大13.2(T) mm 絶対最大定格
77(L) * 25.2(W) mm 絶対最大定格
0.56(W) × 0.56(H) mm 絶対最大定格
0.6(W) × 0.6(H) mm 絶対最大定格
4.76(W) × 2.96(H) mm 絶対最大定格

項目

シンボル 条件 最小 標準 単位 ロジック電源電圧
VDD V 0.2VDD VDD + 0.3 V 製品画像
VLCD - 0.2VDD VDD-0.3 V 製品画像
VIN - 0.2VDD VDD + 0.3 V 製品画像
TOP - 0.2VDD 70 ℃ 保管湿度
TST - 0.2VDD 80 ℃ 保管湿度
HD Ta < 40℃20 90 %RH DC電気的特性

項目

シンボル 条件 最小 標準 最大 単位 ロジック電源電圧
VDD V 0.2VDD 0.2VDD - 0.2VDD 製品画像
VIH - 0.2VDD - 0.2VDD V 製品画像
VIL - 0.2VDD - 0.2VDD V 製品画像
VOH - 0.2VDD - 0.2VDD V 製品画像
VOL - 0.2VDD - 0.2VDD V 製品画像

20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応

20x4文字LCDディスプレイモジュール 黄/緑 STN 3.3Vロジック バックライト -20℃～70℃ 視野方向 6時 コンプライアンス REACH RoHS対応
