SFE154QXBW-7284ANは、IoTデバイス、産業用センサー、ポータブル医療機器における超低消費電力アプリケーション向けに設計された1.54インチモノクロE-inkディスプレイです。双安定性能(画像を保持するためのゼロ電力)を備えた電気泳動技術を活用し、35%の反射率と180°の視野角を実現し、過酷な環境(0°C~+50°C)での太陽光下での視認性に最適です。
1. デュアルSPIの柔軟性と高度な制御
BS1ピン(7ページ)を介した設定可能な3線(9ビット)または4線(8ビット)SPIで、ARM Cortex-M/R、ESP32、Raspberry Pi Picoと互換性があります。
フリッカーフリーの更新と温度補償のための、統合された波形LUT最適化(コマンド0x32)とVCOM OTPプログラミング(コマンド0x2A)。
2. 超低消費電力アーキテクチャ
ディープスリープモード(1~5μA、コマンド0x10)は、常時オンアプリケーションでのバッテリー寿命を延ばします。
部分的なリフレッシュ(0.3秒)は、動的データ更新中のエネルギー消費を最小限に抑えます。
3. 堅牢な環境許容度
-25°C/+60°Cでの240時間の保管、80%RHの湿度、および±8kV ESDで検証済み。
アンチグレア硬化表面は、交通量の多い産業環境での傷に強いです。
事前にテストされた初期化シーケンスにより、開発時間を短縮:
EU/US市場への準拠
RoHS 3(EU 2015/863)、REACH SVHC、およびハロゲンフリー認証。
◾ パッケージングは、EU 2025/40リサイクル可能性基準(2026年発効)に適合しています。
ターゲットアプリケーション
産業用:HVAC制御、倉庫ロジスティクス用タグ
医療用:ポータブル診断デバイス、投薬トラッカー
小売:電子棚札(ESL)、スマートプライスタグ
スマートシティ:パーキングセンサー、環境モニター
機械的寸法
絶対最大定格
パラメータ | 記号 | 定格 | 単位 |
ロジック電源電圧 | VCI | -0.5~+6.0 | V |
ロジック入力電圧 | VIN | -0.5~VCI +0.5 | V |
ロジック出力電圧 | VOUT | -0.5~VCI +0.5 | V |
動作温度範囲 | TOPR | 0~+50 | ℃ |
保管温度範囲 | TSTG | -25~+70 | ℃ |
最適保管温度 | TSTGo | 23±2 | ℃ |
最適保管湿度 | HSTGo | 55± | RH |
パネルDC特性
パラメータ | 記号 | 条件 |
適用 可能なピン |
最小 | 標準 | 最大 | 単位 |
シングルグラウンド | VSS | - | - | 0 | - | V | |
ロジック電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
コアロジック電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
ハイレベル入力電圧 | VIH | - | - | 0.8 VCI | - | - | V |
ローレベル入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
ハイレベル出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
ローレベル出力電圧 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
標準電力 | PTYP | VCI =3.0V | - | - | 4.5 | - | mW |
ディープスリープモード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
標準動作電流 | Iopr_VCI | VCI =3.0V | - | - | 1.5 | - | mA |
画像更新時間 | - | 25℃ | - | - | 1.8 | - | 秒 |
スリープモード電流 |
Islp_VCI |
DC/DCオフ クロックなし 入力負荷なしRamデータ保持 |
- |
- |
20 |
uA |
|
ディープスリープモード電流 |
Idslp_VCI |
DC/DCオフ クロックなし 入力負荷なし Ramデータ非保持 |
- |
- |
1 |
5 |
uA |
備考:画像更新時間(フル):1.8秒、画像更新時間(部分):0.3秒。
光学仕様
記号 | パラメータ | 条件 | 最小 | 標準 | 最大 | 単位 |
R | 白色反射率 | 白 | 30 | 35 | - | % |
CR | コントラスト比 | 屋内 | 8:1 | - | ||
GN | 2グレイレベル | - | DS+(WS-DS)*n(m-1) | |||
T更新 | 画像更新時間 | 25℃で | 1.8 | - | 秒 | |
寿命 | Topr | 1000000回または5年 |
インターフェースピン定義
No. | 名前 | I/O | 説明 |
1 | NC | 他のNCピンに接続しないでください | |
2 | GDR | O | NチャネルMOSFETゲートドライブ制御 |
3 | RESE | I | 制御ループの電流センス入力 |
4 | NC | 他のNCピンに接続しないでください | |
5 | VSH2 | C | 正のソース駆動電圧 |
6 |
TSCL |
O |
このピンはデジタル温度センサーのI2Cインターフェースクロックピンです。 I2Cスレーブに接続する場合は、外部プルアップ抵抗が必要です。 未使用の場合:オープン |
7 |
TSDA |
I/O |
このピンはデジタル温度センサーのI2Cインターフェースデータピンです。 I2Cスレーブに接続する場合は、外部プルアップ抵抗が必要です。 未使用の場合:オープン |
8 | BS1 | I | バスインターフェース選択ピン |
9 | BUSY | O | ビジー状態出力ピン |
10 | RES# | I | リセット信号入力。アクティブロー。 |
11 | D/C# | I | データ/コマンド制御ピン |
12 | CS# | I | チップセレクト入力ピン |
13 | SCL | I | シリアルクロックピン(SPI) |
14 | SDA | I | シリアルデータピン(SPI) |
15 | VDDIO | P | インターフェースロジックピンの電源。VCIに接続する必要があります |
16 | VCI | P | チップの電源 |
17 | VSS | P | グラウンド |
18 |
VDD |
C |
コアロジック電源ピンVDDは、VCIから内部的に調整できます。VDDとVSSの間にコンデンサを接続する必要があります |
19 | VPP | P | OTPプログラミングの電源。 |
20 | VSH1 | C | 正のソース駆動電圧 |
21 | VGH | C | 正のゲート駆動電圧。 |
22 | VSL | C | 負のソース駆動電圧 |
23 | VGL | C | 負のゲート駆動電圧。 |
24 | VCOM | C | VCOM駆動電圧 |

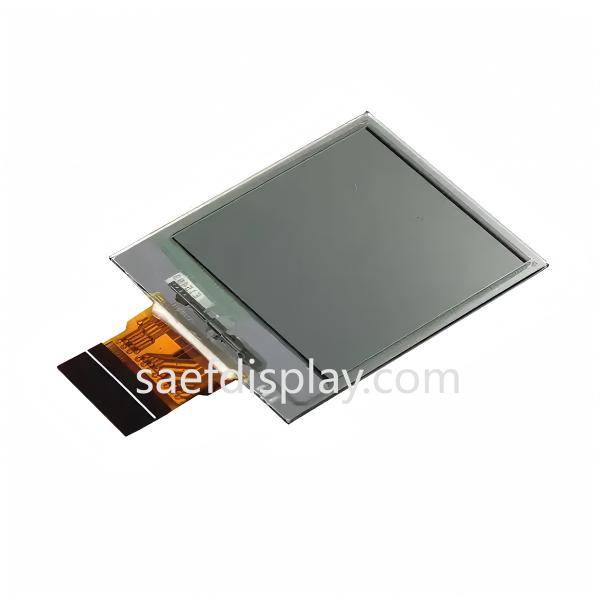

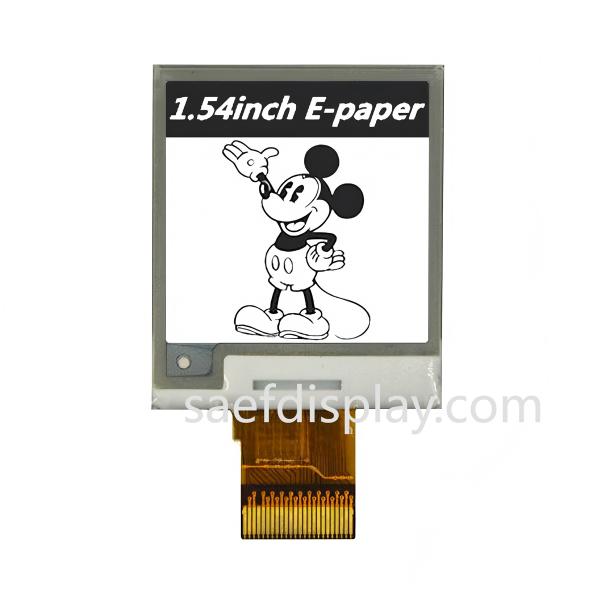

製品画像
