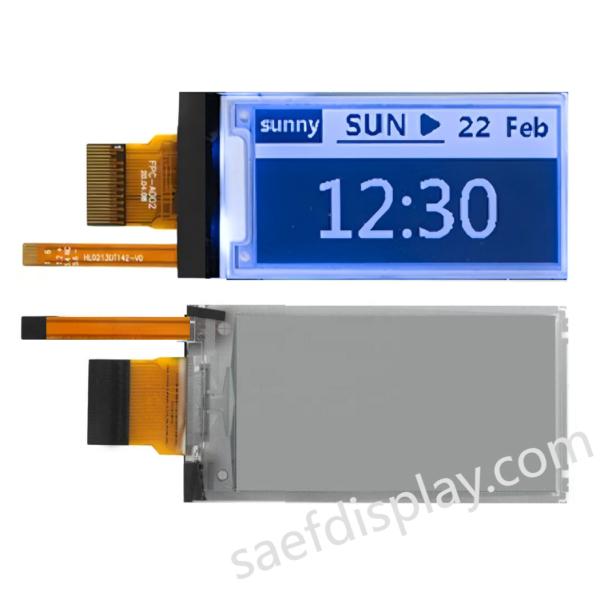

SFE213QXBW-7353A-FLは2.13インチEインクディスプレイモジュールで,内蔵フロントライトと0.5インチEインクを搭載している.3秒間の部分更新 ◎ 太陽光で読み取れやすく,コンテンツを即座に更新する必要があるバッテリー駆動デバイス用に設計電子棚ラベル (ESL),携帯医療機器,スマートセンサーに最適です極度のエネルギー効率のためにSPIプログラム可能な波形最適化とビスタブル技術 (画像を保持するゼロ電力) を組み合わせます.
(1) フロントライトと迅速なリフレッシュ
エンドライトのLEDフロントライトは,低照明条件 (倉庫,夜勤など) で均質なバックライトを保証する.
0.3秒の部分リフレッシュ (全更新1.8秒対) は,動的データ変更 (価格更新,センサー読み取り) の際にUIのレイテンシーを最小限に抑え,消費電力を70%削減する (ページ 8).
(2) エンジニアによる最適化されたSPI制御
2モードSPI (BS1ピンで選択可能な3ワイヤー/4ワイヤー) は低電力MCU (ESP32,nRF52) と互換性がある.
温度感知波形 LUT (コマンド0x32) とVCOM OTPプログラミング (コマンド0x2A) は,動作温度 (-25°Cから+70°Cのストレージ) にわたって画面の点滅を排除する.
(3) インタラクティブなアプリケーションのためのカスタムCTP統合
拡張可能な容量触覚 (CTP) 専用I2Cピン (TSCL/TSDA) を通して手袋/触覚サポート.
硬化された表面:反光コーティング (≥6H硬さ) は,高速な小売/工業環境で擦り傷に耐える.
超低電源アーキテクチャ: 10.5 mWのアクティブパワー,1 〜 5 μAのディープスリープ (コマンド 0x10) で10年分のバッテリー寿命.
光学卓越性: 35%の反射性 (CIE 1931規格),180°の視角,45°照明下では8:1のコントラスト (23ページ)
堅牢な信頼性:90%のRH湿度,±8kVESD,UV耐性で240時間有効 (ページ 24).
スリムプロフィール:振動に敏感な部署のためにFPC硬化剤で1.65mm厚さ
EU/米国認証: RoHS 3 (EU 2015/863),REACH SVHC,EU 2025/40 リサイクル可能パッケージ
CTPカスタマイズ:OCAラミネーション,指紋防止コーティング,温度延長 (-30°C~85°C).
対象アプリケーション
小売:ESL,デジタル価格タグ
医療: 薬の追跡,携帯診断
産業用:IoTセンサー,倉庫物流トラッカー
スマートシティ:駐車場計,環境モニター
▶このページから Datasheet をダウンロードしてください.
▶CTPサンプルを要求する:15日間のリードタイムで カスタムタッチソリューションです
パラメータ | 仕様 | ユニット | コメント |
スクリーンサイズ | 2.13 | インチ | |
画面の解像度 | 122 (H) × 250 (V) | ピクセル | DPI: 詳細は130 |
アクティブ エリア | 23.7×4855 | mm | |
ピクセルピッチ | 01943年×01942 | mm | |
ピクセル構成 | スクエア | ||
図面の次元 | 29.2 ((H) ×59.2 (V) ×1.65 ((D) | mm | |
体重 | TBD | g |
絶対最大格付け
パラメータ | シンボル | 格付け | ユニット |
論理電源電圧 | VCI | -0.5から +60 | V |
ロジック入力電圧 | VIN | -0.5からVCI+05 | V |
論理 出力電圧 | VOUT | -0.5からVCI+05 | V |
動作温度範囲 | トーパー | 0 から +50 | oC |
貯蔵温度範囲 | TSTG | -25から+70 | oC |
最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
オプトマ ストレージ | HSTGoについて | 55± | RH |
パラメータ | シンボル | 条件 |
適用する ブレーピン |
ミン | タイプする | マックス | 単位 |
単一の地面 | VSS | - | - | 0 | - | V | |
論理電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
コア論理電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
高レベルの入力電圧 | HIV | - | - | 0.8 VCI | - | - | V |
低レベルの入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
高レベルの出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
低レベルの出力電圧 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
典型的な電源 | PTYP | VCI =3.0V | - | - | 10.5 | - | mW |
深い睡眠モード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
典型的な電流 | Iopr_VCI | VCI =3.0V | - | - | 3.5 | - | mA |
画像更新時間 | - | 25 oC | - | - | 1.8 | - | 秒数 |
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
20 |
uA |
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
1 |
5 |
uA |
シンボル | パラメータ | 条件 | ミニ | タイプする | マックス | 単位 |
R | 白色反射力 | ホワイト | 30 | 35 | - | % |
CR | コントラスト比 | 室内 | 8:1 | - | ||
更新する | 画像更新時間 | 25 °C で | 3 | - | 秒数 | |
ロープ | トップ | 5年 |
違う 違う | 名前 | I/O | 記述 |
1 | NC | 他のNCピンと接続しないでください. | |
2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 |
3 | RESE について | 私は | 制御ループの電流感知入力 |
4 | NC | NC | 他のNCピンと接続しないでください. |
5 | VSH2 | C について | 陽性 源 駆動電圧 (赤) |
6 |
TSCL |
オー |
このピンは I2C インターフェースで デジタル温度センサーの時計ピンのことです I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
7 |
TSDA |
I/O |
このピンは I2C インターフェイスとデジタル温度センサー データピンの間です I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
8 | BS1 | 私は | バスインターフェイス選択ピン |
9 | 忙しい | オー | 忙しい状態の出力ピン |
10 | RES# | 私は | シグナル入力を再セット |
11 | D/C# | 私は | データ/コマンド コントロールピン |
12 | CS# | 私は | チップ入力ピンを選択 |
13 | SCL | 私は | シリアルクロックピン (SPI) |
14 | SDA | I/O | シリアルデータピン (SPI) |
15 | VDDIO | P | インターフェースロジックピンの電源は,VCIに接続する必要があります |
16 | VCI | P | チップの電源 |
17 | VSS | P | 地面 |
18 |
VDD |
C について |
コアロジックパワーピンのVDDは,VCIから内部で調節できます.VDDとVSSの間にコンデンサターが接続されなければなりません. |
19 | VPP | P | テストのために |
20 | VSH1 | C について | 陽性源駆動電圧 |
21 | VGH | C について | ポジティブゲート駆動電圧とVSH1の電源ピン |
22 | VSL | C について | 負の源駆動電圧 |
23 | VGL | C について | 負のゲート駆動電圧 VCOM と VSL の電源ピン |
24 | VCOM | C について | VCOM 駆動電圧 |
