>>製品の説明

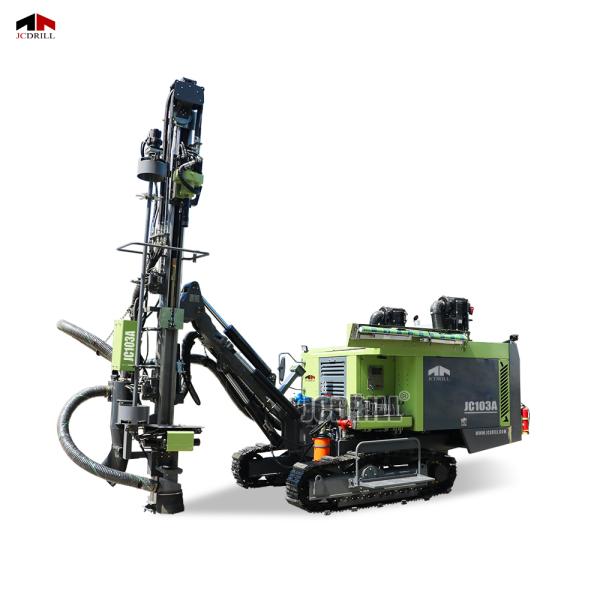

JC103A油圧下穴掘削リグは、オープンピットマイニングと採石場の掘削の厳しい要件を満たすように設計されています。アップグレードされた制御システムは、人間化されたオペレーティングプラットフォームを統合し、オペレーターがすべてのコア関数をより容易で精度で実行できるようにします。完全に自動ロッド処理システムにより、単一人の運用が可能になり、作業効率が大幅に改善され、人件費が削減されます。リグは、油圧オイルポンプシステムと組み合わせた高性能ディーゼルエンジン（Yuchaiまたはオプションのカミンズ）を搭載しています。すべての掘削、給餌、持ち上げ、および歩行の動きは、油圧モーターとシリンダーによって駆動され、スムーズで効率的なモーション制御が確保されます。 Eaton 6Kシリーズの回転モーターは、13MPa圧力の下で1700 N・mの最大トルクを提供し、ハードロック層の強力な浸透を確保します。ダブルステージスクリューエアコンプレッサーシステム（15m³/min、18 bar）は、深い穴の掘削用の強力で効率的なエアフローを提供します。 14m²のろ過領域を備えた14コアダストコレクターシステムは、操作中に生成されたダストを効果的に処理します。デュアルステージのエアフィルターは、非常にほこりっぽいマイニング環境で追加の保護を提供します。

>> paremeter

>>機能

>>オペレーティングシステム：人間化された統合制御プラットフォーム、シンプルかつ直感的で、オペレーターの疲労を軽減し、効率を向上させます。
>>電気システム：輸入されたIP56定格のコンポーネント、防塵性、防水性は、過酷な環境での信頼できる操作のために。
>>ロッド処理：完全に自動ロッドの荷重/荷重を停止し、高速かつ簡単なシングルパーソン操作を可能にします。
>>フィードビーム：安定した効率的な掘削のための軽量アルミニウム合金設計。
>>空気ろ過：デュアルステージフィルターは、クリーンな空気摂取量を保証し、エンジンの性能を保護します。
>>エアコンプレッサー：2段のねじコンプレッサー、18 barで15m³/min空気供給を伴う高効率。
>>回転モーター：Eaton 6Kシリーズ、安定した掘削性能のために1700 N・Mトルクを提供します。
>>ダストコレクション：大地域のろ過システムは、掘削中に効果的に粉塵を減らします。

>>メンテナンス：特別なメンテナンススペースは、摩耗部品の交換を簡素化し、ダウンタイムを短縮します。

>>アプリケーション

オープンピットマイニング操作
JC103Aは、高トルクイートン6Kモーターと強力な2段階のエアコンプレッサーを備えたオープンピット鉱山掘削に優れており、ハードロック層での深く効率的なBlasthole掘削を確保します。

採石場の抽出
花崗岩、石灰岩、大理石の採石場に最適なこのリグは、完全に自動ロッド処理システムと人間化制御プラットフォームで高い生産性と人件費の削減を提供します。

>> FAQ

Q1：JC103Aはどのような種類の掘削プロジェクトに適していますか？
A1：JC103Aは、ハードロック環境でのオープンピットマイニング、採石場の掘削、インフラストラクチャブラスト、およびその他の高効率の深穴掘削用途向けに設計されています。

Q2：JC103Aドリルはどのくらい深くなりますか？
A2：リグは、φ90からφ115mmまでの穴の直径が最大21メートルまでの掘削深度をサポートします。

Q3：一人がこの掘削リグを操作できますか？
A3：はい。完全に自動ロッド処理システムと集中型制御ステーションのおかげで、単一のオペレーターはすべての掘削操作を安全かつ効率的に完了できます。

Q4：どのエンジンオプションが利用できますか？
A4：標準構成には、Yuchai 176kWディーゼルエンジンが含まれます。カミンズエンジンは、顧客の要件に基づいてオプションです。

Q5：操作中にダストはどのように管理されますか？
A5：JC103Aには、14m²のろ過エリアを備えた14コアのXuanhuaダストコレクターが装備されており、掘削中に効果的にダストを減らします。また、エンジン保護のためのデュアルステージの空気ろ過も特徴です。

Q6：JC103Aにはどのような空気圧縮機が必要ですか？
A6：最適なダウンザホールパフォーマンスのために18 bar圧力で15m³/minエアフローを供給する2段階のねじエアコンプレッサーで動作します。

Q7：マシンはほこりっぽい環境や雨の環境に適していますか？
A7：はい。電気システムは、防塵性と防水性のあるインポートされたIP56定格のコンポーネントを使用して、過酷なフィールド条件で安全な動作を確保します。

Q8：船上にはいくつのドリルロッドが保管できますか？
A8：リグはそれぞれ3メートルの6+1ロッドを保存することができ、頻繁なロッドの交換によるダウンタイムを最小限に抑えます。
