>> 製品説明

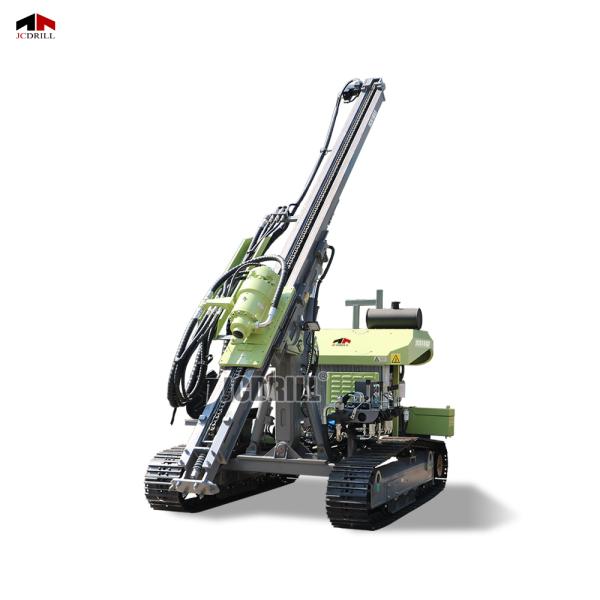

>>JC618GFは,様々な掘削環境で柔軟な展開のために設計され,浅い直径の大きな穴の適用のために設計されたコンパクトで強力なダウン-the-ホール掘削リグです.その 最適 化 さ れ た 構造 と 高い 適応 性 は,市政 建設 に 適 な もの に なるJC618GFは φ90から φ400mmの広い穴直径範囲をサポートします.固化されていない層や混合型構造に非常に柔軟性がある最大回転扭矩は8000N·mで,回転速度は80rpmまで調整可能で,制御と精度を維持しながら,超大小の穴を掘るのに安定した回転出力を提供します.給水システムは,給水 3300mm ストロックと 900mm 延長を持つモーター駆動メカニズムを使用しますそれは
18kNの給餌力と20kNの引き上げ力を提供し,不安定な地面条件下でもスムーズな棒の前進と引き戻しを可能にします.リグのコアモーションコンポーネントは,最小限の機械的複雑さで信頼性の高いパフォーマンスのために構成されています92kWのYUNNEI YN48GBZディーゼルエンジンで動いている JC618GFは,燃料効率を保ちながら信頼性の高い出力を提供し,搭載100リットルの燃料タンクによってサポートされています.1 の必要性のある外部空気圧縮機システムとシームレスにマッチします..0-2.4MPa の圧力と15~50m3/min の空気体積により,幅広い空気装置との互換性を確保する.
穴の範囲:90~400mm
穴の深さ: 10m

軽便な輸送のために 6400×2200×2550mm のコンパクトな足跡で,全機重量はわずか 5.2トンです. 0-2km / h のトラム速度, 25° の登り能力,そして380mmの地面離れているので,JC618GFは厳しい作業場や荒れ果てた作業場での強力なオフロード能力と操縦能力を備えています.運用効率,耐久性,そして大孔掘削の柔軟性に焦点を当てた設計です

>> パラメーター

>> 特徴

>> 制御プラットフォーム: 後部に設置された集中制御システムは,効率的な操作を可能にします.最適化されたレイアウトは,操作者の可視性とアクセスを向上させます.密室での作業の流程を円滑にする.
>> パワーシステム: 安定した出力を供給する92 kWのユネイ YN48GBZエンジンで装備されています.DTHの掘削ニーズに簡単に適応できる.
>>回転式・給餌システム:高トルク回転頭で最大8000N·mを最大80rpmまでの変速で提供する.モーター駆動式給餌システムは3300mmのストロークと18kNの推力を提供する.柔らかい形から中程度の形への信頼性の高い浸透を保証する.
モビリティと構造: 5.2 トンの重量と 380 mm の地空のコンパクトな構造により,険しい地形での敏捷性が保証されます.クローラー型駆動は 2 km/h の電車走行速度と 25° の登り能力を可能にします.
>> 掘削能力: 2 つの棒直径オプション (φ76 / φ89) と φ90- 400 mm の穴直径をサポートします.基礎や浅水井のプロジェクトにおける様々な掘削作業に柔軟に対応できる.

>> アプリケーション

都市建設とパイプライン財団
JC618GFは,パイプの敷設,橋の足台,柱の基礎などの都市インフラストラクチャの作業に理想的です.そのコンパクト5.2tのフレームと φ90~400mmの穴直径範囲は,狭い作業場での大きな直径の穴に最適です.

地熱井の掘削
トーク安定性と変速回転頭により,地熱熱熱ポンプシステムのための柔らかから混合型構造の高効率な掘削を最大10mまで可能にします.

農業と農村における水供給プロジェクト
φ89mmまでの棒互換性と高気流の適応性 (15~50m3/min) で,JC618GFは,費用対効果の高い移動式掘削機器を必要とする農村部における浅水井建設に適しています.

小規模採石業
柔らか・中硬質の採石場では,JC618GFは採掘・噴出準備のための信頼性の高い超大小の穴形成を提供します.

FAQ について

Q1:JC618GFはどの掘削用途に適しているのですか?
A1: JC618GFは,都市建設,地熱井戸,パイプライン基盤,農村水井,小型採石場などの浅間掘削用途に最適です.

Q2:このリグで最大で何穴を掘れるか?
A2: φ90 から φ400 mm の大きな掘削穴をサポートし,超小小の穴のための最も汎用的なコンパクトリグの一つです.

Q3:JC618GFはどのくらいの深さまで掘ることができますか?
A3: 最大掘削深さは10メートルで,浅い基礎,地熱,水供給の適用に最適です.

Q4:どんな空気圧縮機が必要ですか?
A4: JC618GFは,外部の空気圧縮機と互換性があり,1.0~2.4MPaの作業圧で15~50m3/minの空気流を供給する.

Q5: どんなエンジンがリグを動かすのか?
A5:リグには92kWのYUNNEI YN48GBZディーゼルエンジンが搭載されており,長時間シフトで100リットルの燃料タンクで一貫したパフォーマンスを提供しています.

Q6:回転トルクと速度範囲は?
A6:回転ヘッドは最大8000N·mのトルクを供給し,最大80rpmの調整速度で動作し,大直径の低速アプリケーションに適しています.

Q7: 機械は運搬し操作が簡単ですか?
A7:そうです.輸送サイズは6400×2200×2550mmで,重量は5.2t,25°の登り能力,時速0°2kmのトラーム速度で,道路と険しい地形の両方で高度に移動できます.

Q8: どの棒の直径がサポートされていますか?
A8:リグは,それぞれ3mの長さの φ76mmと φ89mmの棒をサポートし,プロジェクト特有のニーズに柔軟に適応することができます.
