製品の説明:

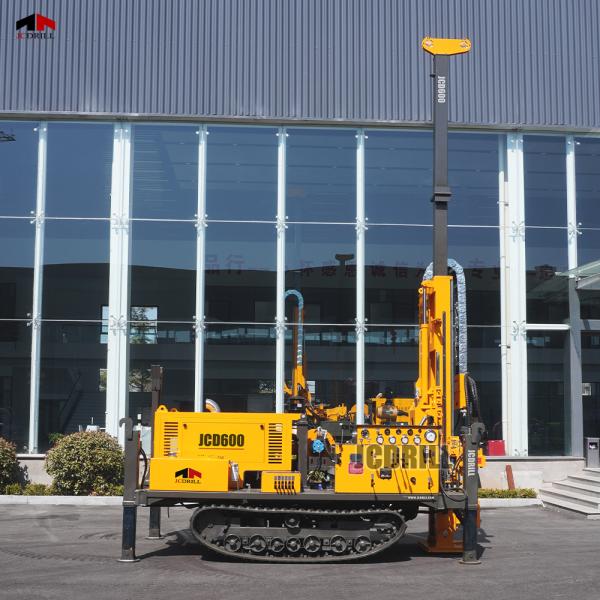

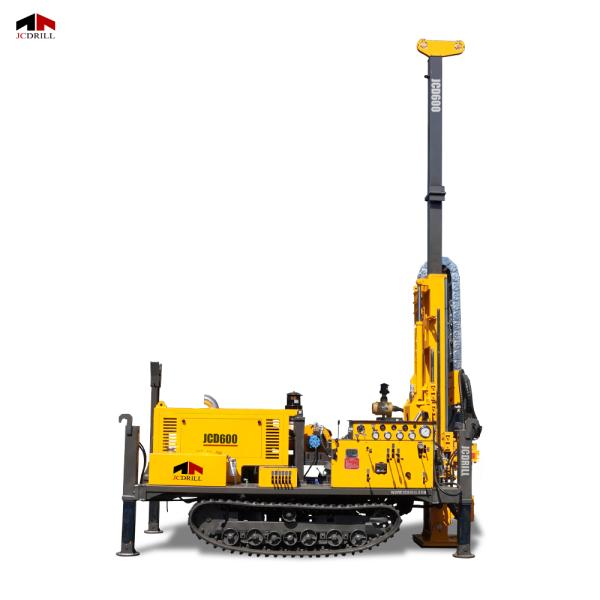

JCD600は、鉱物探査と地質調査において効率的な性能を発揮するために設計された、堅牢なフル油圧式コア掘削リグです。HTW、NTW、BTWドリルロッドを使用したワイヤーラインコアリング技術に最適化されており、最大掘削深度は800メートルです。92kWのYUCHAIターボチャージャー付きディーゼルエンジンを搭載し、特に過酷な現場条件下で、トルクと安定した性能を向上させます。油圧システムは定格圧力20MPa、流量220 L/minで動作し、すべての掘削機能を安定して行います。

パラメータ:

特徴:

>> JCD600は、92kWのYUCHAIターボチャージャー付きエンジンと、高効率220L/minの油圧システムを搭載しています。この組み合わせにより、信頼性の高いトルク出力と応答性の高い制御が実現し、連続的で過酷な掘削作業中のスムーズな性能を保証します。

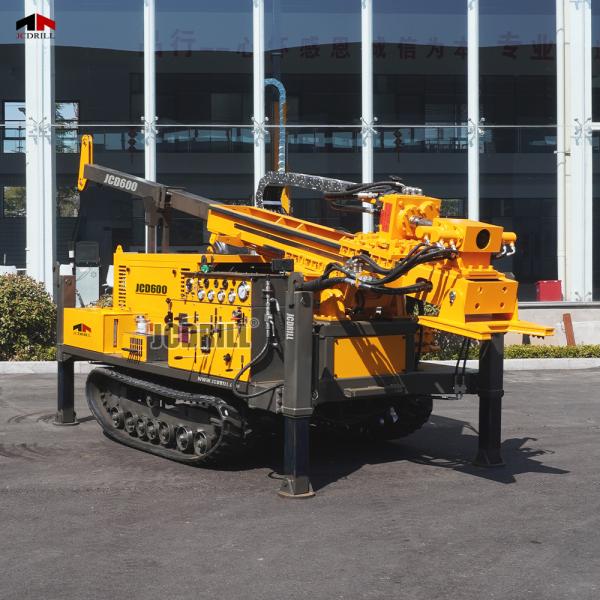

>> このリグは、45°から90°までの掘削角度をサポートする一体型接地マストを備えています。1900mmの送りストロークと16トンの引き上げ能力により、さまざまな地質条件下で優れた安定性と掘削精度を提供します。

>> より深い穴での作業効率を高めるために、JCD600はBW-120泥水ポンプと700メートルのロープホイストシステムを統合しています。これらのコンポーネントは、一貫したフラッシングと容易なロッドハンドリングを保証し、ダウンタイムを削減し、全体的な生産性を向上させます。
>> 柔軟な現場作業のために、このリグは手動およびリモートコントロールモードの両方をサポートしています。3.5 km/hでの移動能力と最大40°の傾斜を登る能力により、起伏の多い遠隔地の現場に非常に適応できます。

用途:

鉱物探査プロジェクト
鉱床の探査と評価に最適で、JCD400は、鉱石品位と地質構造を決定するために不可欠な、連続的で高品質なコアサンプルを提供します。

地盤調査
トンネル、橋、ダム、高速道路などの土木工事で一般的に使用され、建設前に地盤の状態と基礎の安定性を評価します。

科学および地質研究
岩石形成、層序、地殻構造を研究する大学、研究所、調査チームに不可欠な地質データを提供します。

井戸および水文地質調査
浅い地下水のマッピングや小規模な井戸の設置に役立ち、特に帯水層の位置を特定するために正確なコア分析が必要な地域で役立ちます。

環境モニタリングとサイト評価
汚染された土地の調査や環境サイト評価に使用され、特に実験室試験のために未撹乱のコアサンプルが必要な場合に使用されます。

遠隔地および山岳地帯での掘削
その強力な機動性と40°の登坂能力により、従来の掘削リグが容易に到達できない起伏の多い丘陵地帯や遠隔地で優れた性能を発揮します。

よくある質問:

Q1: JCD600はどのような掘削用に設計されていますか？
A1: JCD600は、HTW、NTW、BTWドリルロッドを使用したワイヤーラインコアリング技術によるダイヤモンドコア掘削用に特別に設計されています。

Q2: JCD600の最大掘削深度はどれくらいですか？
A2: BTWロッドで最大800メートル、NTWで700メートル、HTWで350メートルに達することができます。

Q3: JCD600の動力源は何ですか？
A3: 安定した強力な現場性能のために、2400 RPMで動作する92kWのYUCHAI製ターボチャージャー付きディーゼルエンジンを搭載しています。

Q4: 油圧システムの定格圧力と流量はどれくらいですか？
A4: 油圧システムは定格圧力20 MPa、流量220 L/minで動作し、すべての掘削作業の信頼性の高い機能を保証します。

Q5: 送りストロークと引き上げ能力はどれくらいですか？
A5: JCD600は1900mmの油圧送りストロークを備え、最大引き上げ能力は16トン、押し下げ能力は8トンです。

Q6: リグは垂直掘削と角度掘削の両方を行うことができますか？
A6: はい、一体型接地マストは45°から90°までの調整可能な掘削角度をサポートしており、垂直および傾斜コア掘削の両方に適しています。

Q7: リグはどのような泥水ポンプを使用していますか？
A7: リグにはBW-120泥水ポンプが付属しており、0〜120 L/minの流量と最大7 MPaの圧力を備えており、軟質から中硬質の地層に最適です。

Q8: ロープホイストシステムは含まれていますか？
A8: はい、リグには600kgのロープホイストシステムが付属しており、700メートルのロープ容量があり、補助的な吊り上げとロッドハンドリングをサポートしています。

Q9: JCD600はリモート操作をサポートしていますか？
A9: はい、リグは手動およびリモートコントロールモードの両方をサポートしており、現場での柔軟性と安全性の向上を提供します。

Q10: 歩行速度と登坂能力はどれくらいですか？
A10: JCD600は3.5 km/hで移動し、最大40°の傾斜を登ることができ、起伏の多い遠隔地の現場に最適です。

Q11: 輸送時の寸法と総重量はどれくらいですか？
A11: 輸送時の寸法は4200 × 2050 × 2300 mmで、重量は構成によって5〜6トンです。
