製品の説明:

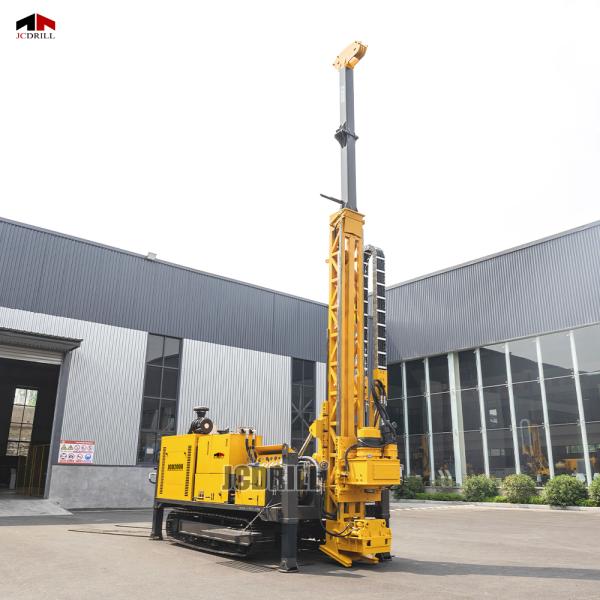

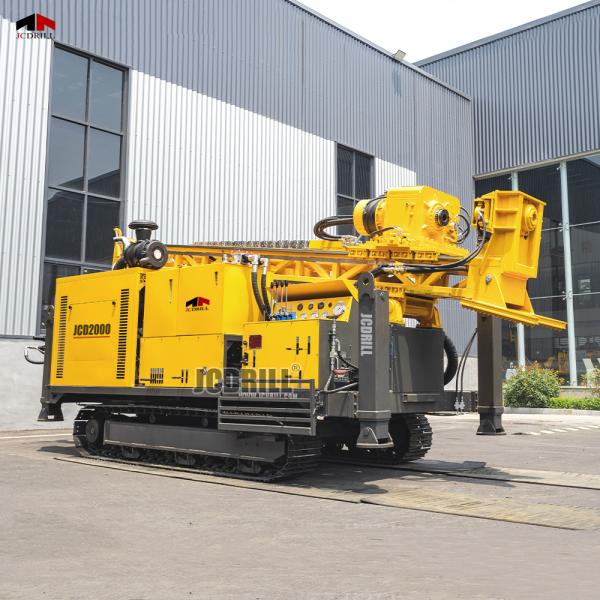

JCD2000は、深部および高トルクのコア掘削用途向けに設計されており、高度な探査プロジェクトに比類のないパワーと容量を提供します。HTW、NTW、BTW掘削を最大2500メートルまでサポートし、過酷な地質条件と長時間の掘削を優れた性能で処理できるように構築されています。162kWのYUCHAIターボチャージャーエンジンと28MPaで460L/minの油圧システムを搭載し、最大6400Nmのトルクを発生し、高抵抗地層での安定した効率的な掘削を保証します。ワンピースの接地マストは、3800mmの送りストロークと40トンの引き上げ能力を備えており、45°から90°までのさまざまな傾斜でのスムーズで信頼性の高いコアリングを可能にします。

パラメータ:

特徴:

>> JCD2000は、162kWのYUCHAIエンジンと460L/minの高流量油圧システムを搭載しており、深部および高負荷掘削作業向けに最大6400Nmの持続的な高トルクを提供します。

>> 3800mmの送りストロークと40トンの引き上げ力は、高密度地層での超深部コアリングに必要な構造的パワーと制御を提供し、45°から90°までの調整可能な掘削角度を備えています。
>> デュアルロープホイストシステム（高速ロッドハンドリング用の1000kgと重量物吊り上げ用の15,000kg）は、長時間の掘削サイクル中の運用効率と安全性を向上させます。

>> このリグは、BW-320泥水ポンプと11kWのメンテナンスフリー発電機を搭載しており、遠隔地での連続的なフラッシングと信頼性の高い電力を提供し、優れた地形適応性と機動性を維持します。

アプリケーション:

1. 超深部鉱物探査
BTWロッドを使用した最大掘削深度2500メートルで、JCD2000は、金、銅、リチウム、レアアース元素などの金属の深部鉱床発見に最適です。

2. 国家レベルのインフラストラクチャの地質調査
トンネルサイト、水力発電ダム、地下鉄線、または岩盤が深く、高密度で、非常に変動しやすい鉱山での超深部地盤調査に最適です。

3. 複雑な地層での高トルク掘削
最大6400 Nmのトルクを提供し、従来の掘削装置が苦労する破砕、硬質、または混合地層での効果的な掘削を可能にします。

4. 遠隔地での長時間の掘削
11kWの油圧発電機、BW-320泥水ポンプ、および15トンの高負荷ホイストを統合し、山岳地帯、森林地帯、未開発地域での自立運転をサポートします。

5. 重量ケーシングおよびツール吊り上げ作業
デュアルロープホイストシステム（1000kg高速ウィンチ+ 15,000kg高負荷ウィンチ）は、長いロッド、ケーシング、および重い坑井内ツールの効率的な吊り上げを保証し、多段階のボーリングまたはケーシング掘削に適しています。

よくある質問:

Q1: JCD2000はどのような掘削方法をサポートしていますか？
A1: JCD2000は、HTW、NTW、およびBTWロッドを使用したダイヤモンドワイヤーラインコア掘削をサポートし、最大深度は2500メートルです。

Q2: このリグではどのようなタイプのエンジンが使用されていますか？
A2: 162kWのYUCHAIターボチャージャーディーゼルエンジンを使用しており、連続負荷下で高トルクと信頼性の高い性能を発揮するように設計されています。

Q3: 油圧システムの出力はどのくらいですか？
A3: 油圧システムは28 MPaの圧力で460 L/minの流量で動作し、深部または硬質地層でも一貫したパワーと精密な制御を提供します。

Q4: JCD2000の最大トルクと送りストロークは？
A4: 最大6400 Nmのトルクを提供し、3800 mmの送りストロークを備えており、超深部掘削での強力な貫通と長いコアランを保証します。

Q5: どのような吊り上げシステムがありますか？
A5: デュアルロープホイストシステムを備えています:

ロッドハンドリング用の1000 kg高速ウィンチ

大型ケーシングとツール用の15,000 kg高負荷ウィンチ
吊り上げロープ容量はそれぞれ2000 mと45 mです。

Q6: どのようなタイプの泥水ポンプが含まれていますか？
A6: このリグには、320 L/minの流量と最大10 MPaの圧力を実現できるBW-320高圧泥水ポンプが付属しており、深部での効果的なフラッシングを可能にします。

Q7: JCD2000は遠隔地またはオフグリッドの場所に適していますか？
A7: はい。フィールドツールと補助システムに220V/380Vの電力を供給する、メンテナンスフリーの11kW可変周波数油圧発電機が含まれています。

Q8: 険しい地形でも動作しますか？
A8: もちろんです。このリグは3.5 km/hの歩行速度と40°の登坂角度を備えており、不均一、急勾配、または山岳地帯に適しています。

Q9: 輸送時の寸法と重量は？
A9: JCD2000の輸送時の寸法は6293 × 2210 × 2762 mmで、総重量は約12.7トンです。
