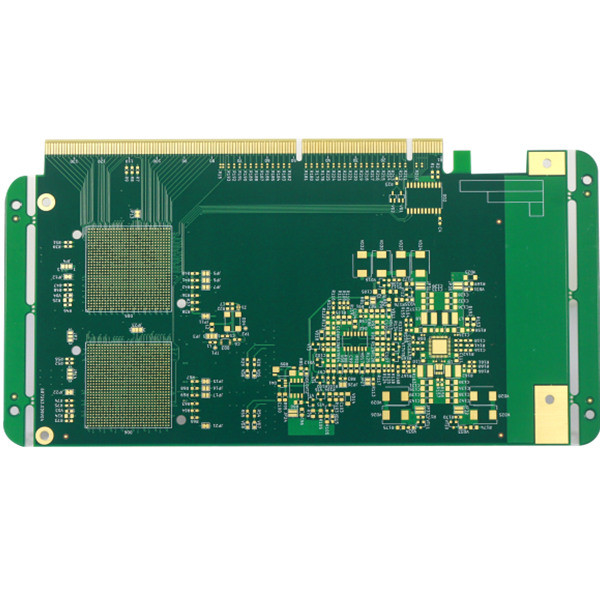

FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ
仕様
型式番号 :
12L 1+N+1 HDIのプリント基板
原産地 :
中国
MOQ :
1pcs
支払の言葉 :
T/T
受渡し時間 :
2Lおよび4Lプロトタイプの場合は24時間、HDIボードの生産の場合は3日最速
包装の細部 :
真空
PCBの名前 :
10L 1+N+1 HDIのプリント基板
Marterial :
FR4、S1000-2
ボードレイヤー :
10L
板厚さ :
1.6mm
外終了する銅の重量 :
1oz
内部内部銅の重量 :
1oz基盤
はんだのマスク :
緑のはんだのマスク
最も小さい穴のサイズ :
0.15mm
Vias盲目/Burried :
はい、要求される
適用 :
自動車producsts
記述

FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ

HDI PCB板PCBの製作サービスはPCBアセンブリを10の層PCBの少量のサーキット ボード アセンブリ自動化した

10L 1+N+1 HDIのプリント基板

HDI PCBは微妙な一線、より近いスペースおよびより密な配線によって高密度結合のプリント基板の省略、それら特徴付けられるである。

HDI板のために従来のサーキット ボードより自身の高い回路密度は穴および捕獲のパッドを通して、設計より小さく、またより高い関係のパッド密度が含まれることができる。それらは広く利用されているプロダクトの重量そして全体寸法を減らすために、また装置の電気性能を高めるために。

HDI板は広範囲企業に、デジタル装置のような、smartphonesおよびタブレット、自動車、航空機および他の車プロダクト加えられる。

HDI板旋回待避:
レーザーのmicroviaそして機械埋められた中心の1+N+1を経て。「1つは「集結」か中心の各側面の順次ラミネーションを表す。
i+N+i （i>=2） PCBsは2つをまたはもっと高密度結合の層の「集結」含んでいる。異なった層のMicroviasはぐらつくか、または積み重ねることができる。銅は積み重ねられたmicroviaの構造を挑戦的な設計でよく見られる満たした。

HSXプロダクト カバー1~32L FR-4 PCB、IMS PCB、HDI板、高周波PTFE板および堅屈曲板等。それは大きい容積PCBの製造業に適用範囲が広く速い回転生産サービス（時間12時間のto72）、また小さい容積を提供する。プロダクトはコミュニケーションのようなハイテク分野で広く利用されている、電源、コンピュータ ネットワーク、デジタル プロダクト、産業制御、科学および教育、医療機器および大気および宇宙空間。HSXは高教育があり、ベテランのチームおよび高度の生産設備を所有する。


PCBの層 12L 1+N+1 PCB材料 FR-4、S1000-2
銅の厚さ

1oz内部の基盤、1ozは銅を終えた

 PCBの厚さ 1.60MM
Min.の穴のサイズ 0.15mm Min.PCBのトラック/ギャップ: 3mil
PCBのはんだのマスク 緑 PCBのシルクスクリーン 白い
PCBの表面は終わった 液浸の金2u PCBの輪郭 Rout/Vカット
適用 FR-4、ロジャース
特別な条件: 穴のサイズ0.15mm/impedance制御によるmin.


FR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリFR4 HDI 10層PCBの製作1.6mm自動化されたPCBアセンブリ


FAQ:
Q1:あなた工場または貿易会社はであるか。
:はい、私達は工場である、私達に独立した速い回転プロトタイプPCBの製造及び大きい容積PCBの生産ラインがある。

Q2:どのようなPCBファイル形式を生産のために受け入れることができるか。
:Gerber、PROTEL 99SE、PROTEL DXP、力PCB、CAM350、ODB+ （.TGZ）

Q3:私が製造のためにあなたにそれらを堤出するとき私のPCBはファイルする安全であるか。
:私達は私達があなたの側面から許可書を受け取らなければ、私達は他のどの第三者ともこれらのファイルを共有する顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。そして私達は顧客とのNDAに必要ならば署名できる。

Q4:私達にPCBファイル/Gerberファイルがなかったら、PCBのサンプルを、私のためのそれを作り出すことができる持ちなさいただか。
:はい、私達はPCBをクローンとして作るのを助けることができる。ちょうど私達にサンプルPCBを送りなさい、私達はPCBの設計をクローンとして作り、解決できる。

Q5:PCBのためのあなたの標準的な調達期間は何であるか。
:サンプル/プロトタイプ（3sqmよりより少なく）:
1-2層:3への5working幾日（速い回転サービスのための最も速い24hours）
4-8層:7~12仕事日（速い回転サービスのための最も速い48hours）
大量生産（200sqmよりより少なく）:
1-2層:7から12仕事日
4-8層:10から15仕事日

Q6:いかに通常PCBを出荷するか。
:通常小型パッケージのために、私達はDHL、UPSのFederal Expressの各戸ごとサービスによって板を出荷する、私達はコレクションをするか、またはDDU （未払い輸入関税）の出荷条件で出荷するのに私達の記述を使用するのにあなたの出荷の記述を使用できる。
重い商品のために300kgよりもっと、私達は船または空気によって貨物費用を救うためにあなたのPCB板を出荷するかもしれない。当然、あなた自身の運送業者があれば、私達はあなたの郵送物を取扱うことのためのそれらに連絡するかもしれない。

Q7:あなたの最低順序量は何であるか。
:MOQ.Theの量は価格だけに影響を与えない。RFQのための私達に連絡しなさい。

Q8:PCBアセンブリ サービスおよび部品の調達を提供するでしようか。
:はい、私達はまた要求なら部品の調達およびPCBアセンブリ サービス、また箱の造りを提供できる。

Q9. 速い引用語句を得る方法か。
、要求の量、等板のgerberファイルそして細部を提供しなさい（を含む層、板厚さ、銅の厚さ、表面処理、はんだのマスクおよびシルクスクリーン色の特別な要求）
サンプル:

PCBのタイプ 4L多層PCB
終わる表面 LF-HASL
基材 FR4、TG170
銅の厚さ 1oz内部の基盤、1ozは銅を終えた
PCBのはんだのマスク 両側のための緑
PCBのシルクスクリーン 両側のために白い
特別な条件 樹脂のプラグ穴/めっきの端、金指の厚さ30u」
