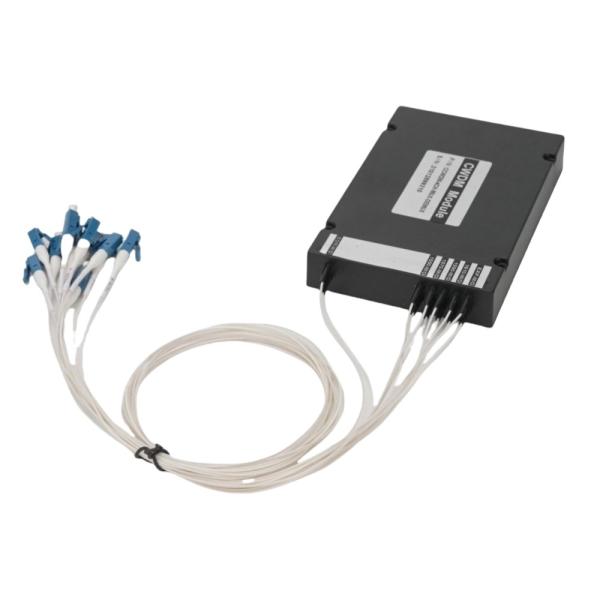

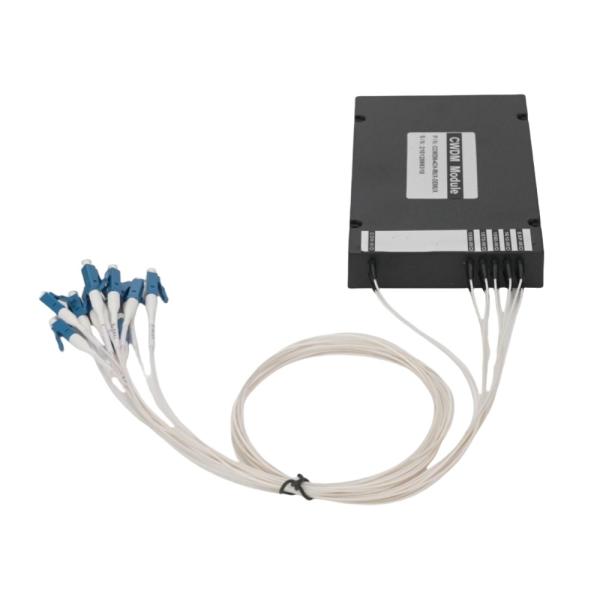

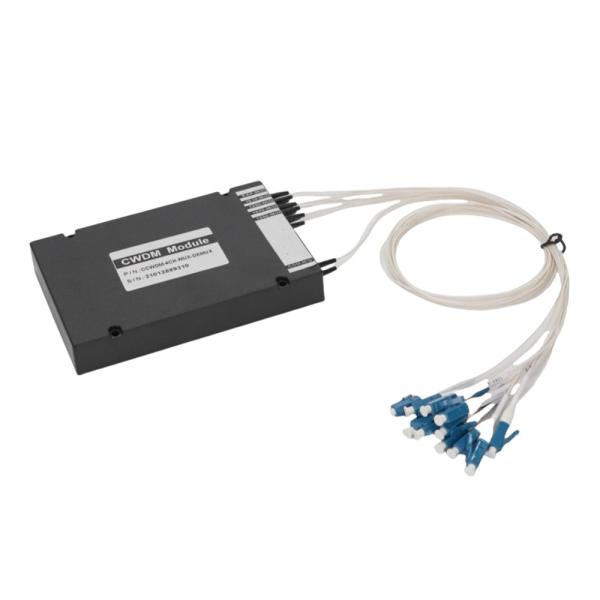

超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
仕様
型番 :
HJY-CWDM-ABS-4CH-D2
産地 :
中国
最低注文量 :
1pc
支払条件 :
T/T,ウェスタン・ユニオン,L/C
供給能力 :
100千個
配達時間 :
5~8 営業日
パッケージの詳細 :
ロール,中立包装またはOEMLOGO
挿入喪失 :
< 1.5dB
波長範囲 :
1370nm-1530nm
チャンネル数 :
4
貯蔵温度 :
-40°C~+85°C
コネクタタイプ :
LC/UPC, LC/APC, SC/UPC, SC/APC
タイプ :
二重繊維
記述

超低PDL 双ファイバー 4チャネル CWDM Mux Demux 1370-1530nm 双方向通信と最適性能

業界をリードするパフォーマンスで二方向通信を可能にします

主要な特徴:

* 4チャネルCWDM技術 1370/1390/1410/1530nm波長構成

* 超低PDL (<0.2dB) は,データの完全性のために最小限の信号歪みを保証します

* 双ファイバー設計は,同時二方向伝送をサポート

*SC/LCコネクタオプションのコンパクトなLGXボックスパッケージ

* -40°C~+75°C 動作温度範囲


技術的な利点:
✓ 最大 0.8dB の 挿入 損失 を 得 て,最適な 信号 品質 を 確保 する
✓ >30dBのチャネル隔離が交差音を防ぐ
✓ ファイバーペア1つにつき100Gbpsの総容量
✓ Telcordia GR-1209/1221 に準拠する信頼性


応用シナリオ:
* 地下鉄のアクセスネットワーク
* 5G フロントライン/バックラインシステム
* 企業用二重ファイバーリングアーキテクチャ
* データセンター相互接続 (DCI) ソリューション


このプロの4チャネルCWDM mux demuxモジュールは,要求の高い二方向通信システムに極低の偏振依存損失 (PDL) 性能を提供します.1370~1530nm波長範囲に設計された,私たちのダブルファイバーCWDMソリューションは,1Uラックスペースで4つの独立した光学チャネルを提供し,<0.5dBのリップル均一性を維持しながら,ファイバー数を75%削減します.

密封型設計により,厳しい環境でも安定した動作が保証され,FTTxの展開やモバイル輸送ネットワークに最適です.業界トップの >40dBのリターン損失で,このCWDM mux demuxセットは,OSNRに敏感なアプリケーションで従来のWDMデバイスを大幅に優れている..


パッケージには:

1×4CH CWDM Mux

1×4CH CWDM デムックス

2× 防塵カバー

設置ガイド


なぜ私たちのCWDMソリューションを選択するのか?
→ <15分稼働時間でプラグ・アンド・プレイ展開
→ 3年間の保証と終身技術サポート
→ RoHS/REACH に準拠する環境に優しい製造





CWDM技術は,ITU標準の20nm波長間隔を使用します. 1270nmから1610nmまで. CWDMモジュールは2〜18チャンネルがあります.各チャネルの中央波長がITU-Tグリッド波長の1つに指定される.CWDMモジュールは,広いチャネル帯域幅 (13nm) を備えています. 隔離は隣接するチャネルでは30dB以上,隣接しないチャネルでは40dB以上です.また,モジュールは,異なる環境下で信頼性の高いパフォーマンスを確保するために高熱安定性を持っています.
特徴 申請
■低挿入損失
■高チャンネル隔離
■光路はエポキシフリー
■優れた熱安定性と信頼性
■チャンネル間均一性
■幅広く動作する波長: 1270nm-1610nm / (((1261nm~1611nm)
■広範囲での動作温度: -20 °C~+70 °C
■Telcordia GR-1221 コンプライアンスとRoHS環境保護規格		 ■CWDMネットワーク
■アド・ドロップシステム
■CATV 光ファイバーシステム
■メトロ/アクセスネットワーク
■光ファイバー増幅器
製品仕様
チャンネル
1x4
1x8
1x16
1x18
挿入損失
<1.5dB
<2.4dB
<4.8dB
<5.4dB

波長範囲
1270〜1610nm
テクノロジー
TFF (薄膜フィルター)
チャンネル間隔
20nm
パスバンド リップル
≤0.5dB
チャンネルパスバンド
ITU±6.5nm
チャンネル隔離
隣接する ≥30dB
隣接しない ≥45dB
極化による損失
≤0.2dB
偏振モード分散
≤0.1ps
規制について
≥50dB
返済損失
≥45dB
光学電源処理
≤500mW
温度
-40°Cから85°Cまで
保存 -40°Cから85°C
繊維の種類
SMF-28e+
コネクタ
LC/SC/FC その他
純重量
0.25kg
パッケージの寸法
100*80*10mm
120*80*18mm
または他の

パッケージの寸法
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用

超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用
超低PDLデュアルファイバー4チャンネルCWDM Mux Demux 1370-1530nm 双方向通信および最適なパフォーマンス用

注記:ファイバー直径は0.9mm/2.0mm/3.0mmである. ファイバー長さは1Mまたはその他である. コンネクタはLC/SC/FCまたはその他である. 注文したい場合は,まず私たちと確認してください.

注文情報
P/N:CWDM-ABS-XCH-1-2-3-4-5-6
適切な説明を添付してください. 接続器が必要な場合は,250μm の裸の繊維のピグテイルを選択することをお勧めしません.
①
②
③
④
⑤
⑥
波長
R 波長
繊維の種類
毛穴直径
繊維の長さ
コネクタ
1270 nm
1290 nm
... ほら
1590 nm
1610 nm
それとも
1271 nm
1291 nm
... ほら
1591 nm
1611 nm
A: 1270~1610 年
B: 1270~1450 年
C: 1470~1610 年
D: 1271~1611 年
E: 1271~1451 年
F: 1471~1611 年
1: SMF-28e
X: その他
25250ミリメートル
90:900μm
XX:
ほか
05:0.5m
10:1.0m
15:1.5m
XX:
ほか
00どれもない
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
LP: LC/PC
LA: LC/APC
ST:ST/PC
XX: その他

部品番号 例:CWDM-ABS-18CH-A-1-90-10-LP
記述:18CH CWDM マルチプレクサー ABS ボックスのタイプ,波長1270~1610nm,SMF-28eファイバー,0.9mm ODローズチューブ,1.0mの長さのファイバーピグテイル,すべてのポートにLC/PC接続.
カスタム部品の注文情報:
他の仕様をカスタマイズする必要がある場合は,あなたの要求の詳細な説明をしてください.
