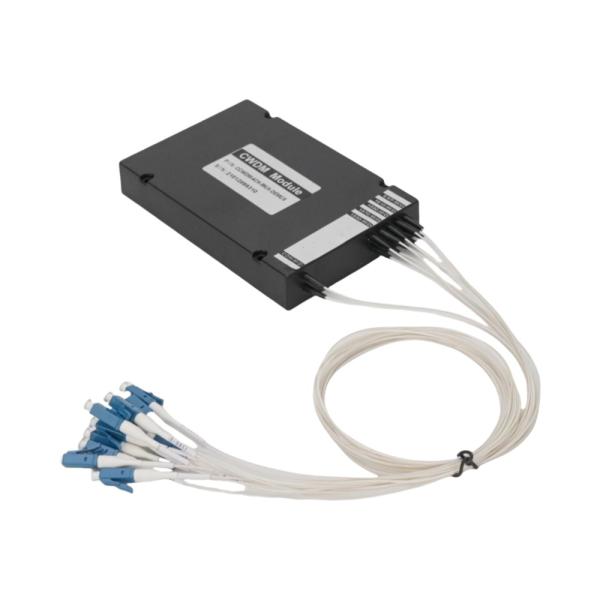

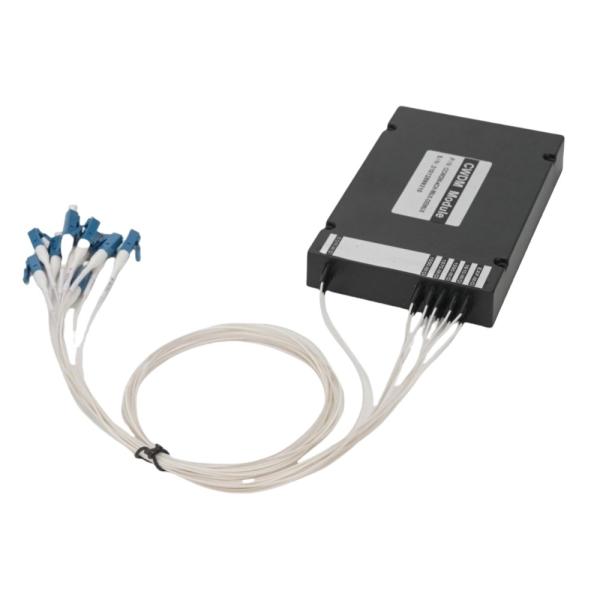

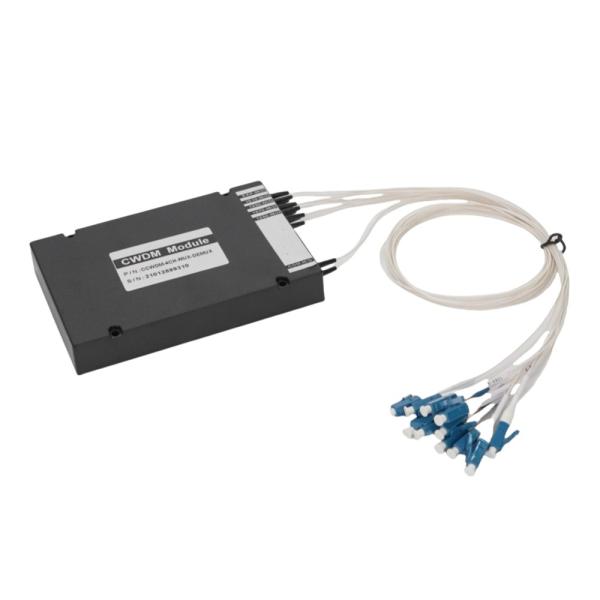

デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
仕様
型番 :
HJY-CWDM-ABS-4CH-D2
産地 :
中国
最低注文量 :
1pc
支払条件 :
T/T,ウェスタン・ユニオン,L/C
供給能力 :
100千個
配達時間 :
5~8 営業日
パッケージの詳細 :
ロール,中立包装またはOEMLOGO
挿入喪失 :
< 1.5dB
波長範囲 :
1350nm-1410nm
チャンネル数 :
4
貯蔵温度 :
-40°C~+85°C
コネクタタイプ :
LC/UPC, LC/APC, SC/UPC, SC/APC
タイプ :
二重繊維
記述

デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL 偏波依存損失による最適な性能

デュアルファイバー4チャンネルCWDM Mux/Demux (1350-1410nm) 超低PDL


プレミアム性能 光多重化ソリューション

当社のデュアルファイバー4チャンネルCWDM Mux/Demuxは、1350～1410nmのスペクトル全体で卓越した波長分割多重化性能を提供します。ネットワーク効率のために設計されたこのコンパクトなモジュールは、以下の機能を備えています。

* 超低PDL (<0.2dB): 偏波依存損失を最小限に抑え、安定した信号品質を実現

* 4チャンネル容量：複数の信号の同時送信をサポート

* デュアルファイバー設計：優れた信頼性で双方向通信を可能にします

* 1350-1410nm範囲：特定の波長要件に最適化

* 産業グレードの安定性：-40℃～+85℃の動作温度範囲


技術的なハイライト

精密光学エンジニアリング：

* 挿入損失：≤1.8dB

* チャネル間隔：20nm標準（カスタマイズ可能）

* 3dB帯域幅：±6.5nm

* 指向性：>50dB

* 戻り損失：>45dB


アプリケーション：

✓ 大都市圏ネットワーク
✓ Fiber-to-the-x (FTTx) システム
✓ CATVネットワーク
✓ エンタープライズネットワークの拡張
✓ モバイルフロントホール/バックホール


このCWDMモジュールはROHSに準拠しており、オプションで19インチラックマウントまたはLGXボックスパッケージが付属しています。カスタムチャネル構成はリクエストに応じて利用可能です。

当社のCWDMソリューションを選ぶ理由

1. 現場で実証された信頼性：キャリアグレードネットワークで数千台が導入されています

2. プラグアンドプレイインストール：設定は不要です

3. 将来性のある設計：ほとんどのOEM機器と互換性があります

4. コスト効率：ファイバーインフラストラクチャの要件を75％削減

5. 5年間の保証：業界をリードする製品サポート

6. 技術図面、テストレポート、またはOEMに関するお問い合わせについては、当社の光学エンジニアリングチームまでご連絡ください。対象プロジェクトにはボリュームディスカウントをご利用いただけます。


CWDM技術は、1270nmから1610nmまで、ITU標準の20nm間隔の波長を使用しています。当社のCWDMモジュールは、2～18チャンネルを備えています。各チャンネルの中心波長は、ITU-Tグリッド波長のいずれかに指定されています。CWDMモジュールは、広いチャネル帯域幅（13nm）を特徴としています。隣接チャネルの分離は30dB以上、非隣接チャネルの分離は40dB以上です。また、さまざまな環境下で信頼性の高い性能を確保するために、高い熱安定性も備えています。
特徴 アプリケーション
· 低挿入損失
· 高いチャネル分離
· 光学パスエポキシフリー
· 優れた熱安定性と信頼性
· 良好なチャネル間均一性
· 広い動作波長：1270nm-1610nm / (1261nm～1611nm)
· 広い動作温度：-20～+70℃
· Telcordia GR-1221準拠およびRoHS環境保護基準		 · CWDMネットワーク
· Add/Dropシステム
· CATV光ファイバーシステム
· メトロ/アクセスネットワーク
· 光ファイバーアンプ
製品仕様
チャンネル
1x4
1x8
1x16
1x18
挿入損失
<1.5dB
<2.4dB
<4.8dB
<5.4dB

波長範囲
1270-1610nm
技術
TFF（薄膜フィルター）
チャネル間隔
20nm
パスバンドリップル
≤0.5dB
チャネルパスバンド
ITU±6.5nm
チャネル分離
隣接≥30dB
非隣接≥45dB
偏波依存損失
≤0.2dB
偏波モード分散
≤0.1ps
指向性
≥50dB
戻り損失
≥45dB
光パワー処理
≤500mW
温度
動作 -40～85℃
保管 -40～85℃
ファイバータイプ
SMF-28e+
コネクタ
LC/SC/FCまたはその他
正味重量
0.25kg
パッケージ寸法
100*80*10mm
120*80*18mm
またはその他

パッケージ寸法
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス

デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス
デュアルファイバー4チャンネルCWDM Mux Demux 1350～1410nm 低PDL（偏波依存損失）最適なパフォーマンス

注:ファイバー直径は0.9mm/2.0mm/3.0mmにすることができます。ファイバー長は1Mまたはその他です。コネクタはLC/SC/FCまたはその他にすることができます。ご注文をご希望の場合は、まず当社にご確認ください。

注文情報
P/N: CWDM-ABS-XCH-①-②-③-④-⑤-⑥
お問い合わせの際は、当社の注文情報に従って正しいP/N番号をご提供いただき、適切な説明を添付してください。コネクタが必要な場合は、250μmのベアファイバーピグテールを選択することはお勧めしません。
①
②
③
④
⑤
⑥
波長
R- 波長
ファイバータイプ
ピグテール直径
ファイバー長
コネクタ
1270 nm
1290 nm
…
1590 nm
1610 nm
または
1271 nm
1291 nm
…
1591 nm
1611 nm
A: 1270～1610
B: 1270～1450
C: 1470～1610
D: 1271～1611
E: 1271～1451
F: 1471～1611
1: SMF-28e
X: その他
25:250μm
90:900μm
XX:
その他
05:0.5m
10:1.0m
15:1.5m
XX:
その他
00:なし
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
ST: ST/PC
XX: その他

部品番号の例：CWDM-ABS-18CH-A-1-90-10-LP
説明：18CH CWDMマルチプレクサABSボックスタイプ、波長1270～1610nm、SMF-28eファイバー、0.9mm ODルーズチューブ、1.0m長ファイバーピグテール、LC/PCコネクタ（すべてのポート）。
カスタム部品の注文情報：
その他の仕様をカスタマイズする必要がある場合は、要件の詳細な説明をご提供ください。
