M.2 SATA SSD - SATA III 2.5インチアダプター NGFF M.2 Key-B 拡張カード デスクトップおよびラップトップ用 2230 2242mm対応 SATA SSD

1. NGFF(M.2) Key B SATAバス SSDに対応。

2. アダプターはBキーソケットのみをサポートし、MキーまたはB/Mキーソケットはサポートしません。

3. M.2フォームファクター2230、2242に対応。

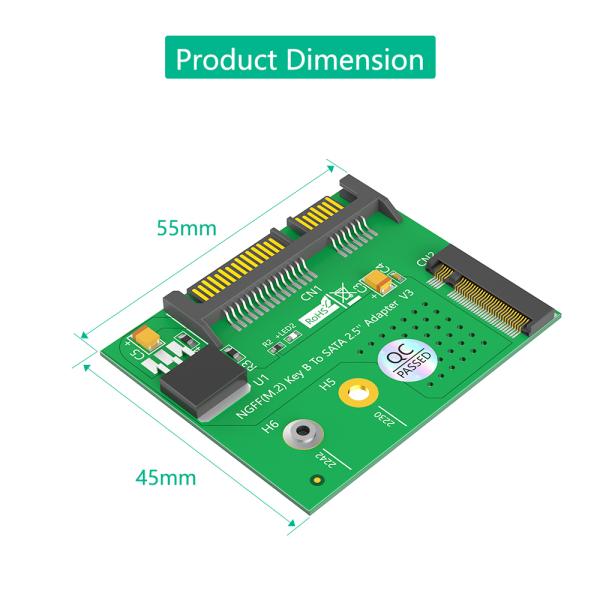

4. 製品寸法：45x55mm(LxW)。

5. 3.3 V LEDインジケーター動作ステータス。

m.2 SSD - SATA 2.5インチアダプター：Key-Bスロット+SATAプロトコル専用アダプテーションソリューション

ストレージデバイスインターフェースの反復と互換性要件の文脈において、このm.2 SSD - SATA 2.5インチアダプターは、SATAプロトコルm.2 SSDのインターフェース変換の課題に対処するために特別に設計されています。 NGFF (M.2) Key-BスロットとSATA 2.5インチインターフェースの正確なアダプテーションを通じて、リアルタイムステータスフィードバックLEDインジケーターライトと組み合わせることで、M.2 SSDから従来のSATAデバイスへのシームレスな接続ソリューションをユーザーに提供します。

主な特徴：SATAプロトコルとKey-Bインターフェース間の深いアダプテーションに焦点を当てる：

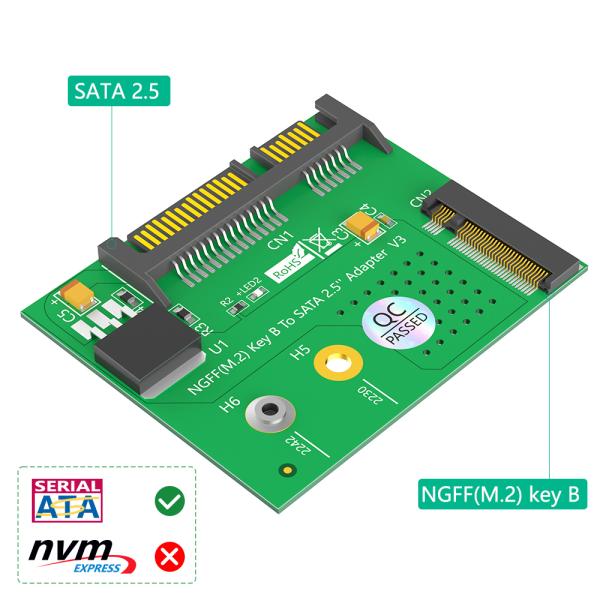

1. Key-Bスロット x SATAプロトコル：二重仕様の正確なマッチング
アダプターは、2230/2242mm仕様のSATAプロトコルM.2 SSD専用に設計されたNGFF (M.2) Key-Bスロットを採用しています。 Key-MスロットのNVMEプロトコルアダプテーションとは異なり、物理インターフェースと電気プロトコルはSATA規格に最適化されており、プロトコルの非互換性による認識エラーやパフォーマンスの低下を回避します。

SATA III 6Gbpsの伝送速度をサポートし、SATAプロトコルm.2 SSDのパフォーマンスポテンシャルを最大限に引き出し、安定した効率的なデータの読み書きを保証します。

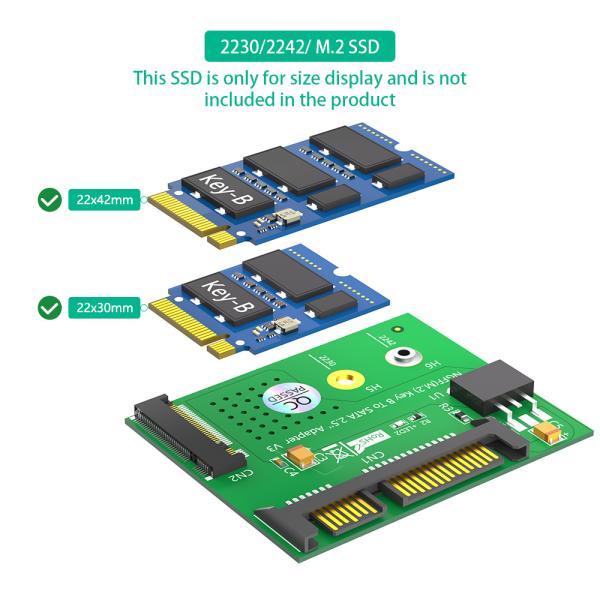

2. 2230/2242mmデュアル仕様対応
2230 (22 × 30mm) および2242 (22 × 42mm) の2つの主流のm.2 SSDサイズに正確に適応し、薄型軽量ラップトップハードドライブ、産業用制御デバイス専用ストレージなどのシナリオをカバーし、従来のデバイスにおける小型m.2 SSDのアプリケーション問題を解決します。

3. LEDインジケーターライト：リアルタイムステータスの可視化
統合されたデュアルカラーLEDインジケーターライト：
緑色の点灯：電源投入時にアダプターとSATAデバイスが正常に接続されています。
赤色の点滅：m.2 SSDがデータの読み書きを行っており、デバイスの動作ステータスに関する視覚的なフィードバックを提供し、接続障害や伝送異常の迅速なトラブルシューティングに役立ちます。

製品設計：インターフェースから回路までの信頼性の保証：

1. 精密インターフェースと材料技術
Key-Bスロット：内部接点は金メッキされており、高い耐酸化性を備え、m.2 SSDの金メッキフィンガーとの低インピーダンス接続を保証します。 スロットの端は、デバイスの損傷を防ぐための誤挿入防止構造で設計されています。

SATAインターフェース：SATA III規格に準拠し、金属接点は硬化処理されており、プラグとプラグを抜く寿命は≥ 5000回で、デスクトップ、ラップトップ、ハードドライブエンクロージャーなどのさまざまなSATAデバイスに適しています。

2. PCB回路の最適化
4層PCBボードを使用し、信号層と電源層を個別に分割して、高速伝送中の電磁干渉を低減します。 SATAプロトコルの特性に基づいてクロック信号とデータ伝送パスを最適化し、実際のテストでデータ伝送の安定性を30％向上させます。

過電流保護チップを内蔵し、m.2 SSDが異常な電力を消費した場合に自動的に電源を遮断し、マザーボードやハードドライブの損傷を防ぎます。

使用シナリオ：小型SATA m.2 SSD用の多用途転送ステーション

1. ウルトラブックのデータ移行のアップグレード：

ラップトップがm.2 SSDから大容量モデルにアップグレードされる場合、古い2230/2242mm SATAプロトコルm.2 SSDは、アダプターを介してデスクトップコンピューターに接続し、ドキュメント、ビデオ、その他の資料を保存するためのストレージディスクとして使用したり、SATAポータブルハードドライブエンクロージャーを介してポータブルストレージに変換したりできます。

2. 産業用制御機器のストレージ拡張：

産業用制御機器で一般的に使用されている2242mm m.2 SSDは、アダプターを介して産業グレードのSATAハードディスクアレイに接続して、大量データのローカルストレージとバックアップを実現し、過酷な環境の安定性要件に対応できます。

3. 古い機器のパフォーマンスを復活させる：

SATAインターフェースのみをサポートする古いデスクトップ/オールインワンコンピューターをm.2 SSDに接続するには、従来のSATAハードドライブと比較して読み書き速度が約2倍向上しています（2242mm SATA m.2 SSDの測定された連続読み取り速度は550MB/sに達します）、システム起動とプログラム読み込みの効率を最適化します。

インストールガイド：インターフェース変換を完了するための3つのステップ

m.2 SSDを挿入：

2230/2242mm SATAプロトコルm.2 SSDの金メッキフィンガーをKey-Bスロットの誤操作防止ポートに合わせ、カードスロットロックに平行に挿入し、接点が完全に接触していることを確認します。

SATAデバイスの接続：

アダプターのSATAインターフェースをSATAデータケーブルを使用してマザーボード/SATAハードドライブエンクロージャーに接続し、SATA電源ケーブルも接続します（一部のハードドライブエンクロージャーでは追加の電源が必要です）。

電源投入検出：

電源を入れた後、LEDインジケーターライトを観察します。 緑色のライトが点灯したままであれば、接続が正常であることを示します。 システムディスク管理に入り、初期化とパーティション分割を行った後、使用できます。
