仕様
モデル番号 :
502+503C+507+535-4TS
原産地 :
中国
最小注文数量 :
1セット
支払条件 :
T/T
配達時間 :
5~8 営業日
パッケージの詳細 :
木製の包装
製品名 :
地下ケーブルの故障検出システム
モデル組み合わせ :
502+503C+507+535-4TS
機能 :
0-32kV ケーブルの故障位置
電源 :
AC220V±10%、50/60Hz
保証 :
1 年
TDR :
502 (ARCマルチショット)
キャベルの故障のピンポインタ :
503D (デジタル AMS 試験方法)
ケーブルパイプのロケータ :
507 (多機能)
高電圧パルス発電機 :
535-4TS ((8/16/32kV)
記述

XZH ポータブルケーブル故障位置特定システム XHGG502+XHDD503D+XHGX507+XHHV535-4TS

この装置セットは、35KV以下の電圧レベルの電力ケーブルの主絶縁不良を正確かつ迅速に検出し、ケーブル長を校正し、ケーブルの埋設方向と深さを正確に検出するために使用されます。

★ケーブル故障の事前位置特定：低電圧インパルス反射法（TDR）に基づく反射計 XHGG502、高電圧減衰（フラッシュオーバー）法（DECAY）、マルチインパルス（ARC）アーク反射法。
★ケーブルパス追跡、埋設深度検出：XHGX507 ケーブルパイプロケーターは、クリアな表示と信頼性の高い位置決めを備えたオールデジタルロケーターです。グラフィカルな操作説明と音声指示により、今日利用可能な最も使いやすいパイプロケーターとなっています。
充電式バッテリーで駆動し、ケーブルの深さと電流も表示できます。

507 は多機能ケーブル故障テスターであり、ケーブル故障位置特定、識別、パスと深さの総合的なテストに使用できます。
★ケーブル故障のピンポイント位置特定：XHDD503D は音響磁気同期法を使用し、2048 J サージジェネレーターとインテリジェントデジタル信号レシーバーを搭載しています。
ポータブルケーブル故障位置特定システムは、超高輝度、大型LCDスクリーン12.1インチディスプレイ、タッチコントロールを備えた取り外し可能なARCケーブル故障ロケーターで構成されており、故障の事前位置特定を迅速、簡単、かつ効率的に行えます。

高電圧2048 JサージジェネレーターXHHV535-4TSには、8、16、32 kVで最大サージインパルスエネルギーを達成できるサージレベルスイッチが付属しています。
オペレーターの安全確保システムを備えており、低電圧および中電圧ケーブルの故障に対して信頼性の高い包括的な技術ソリューションを提供します。


方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム


 事前位置特定方法 低電圧パルス法


ARC（マルチショット）


高電圧フラッシュオーバー法：ICE（インパルス電流法）DECAY（電圧減衰法）

オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 12.1インチ産業グレードのコンピューター制御、タッチ操作モード

システム Windowsオペレーティング、スーパーケーブル管理、自動テストレポート生成。

機能 速度、抵抗、距離測定

データサンプリングレート 60MHz、120 MHz、240MHz、400MHz

パルス振幅 400Vpp

パルス幅 0.1uS および 2uS

測定距離 ≥68Km

読み取り分解能 0.1m

テスト精度 ＜0.5m

ケーブル長の選択 <1Km (short distance); <3Km (medium>3 Km（長距離）（低電圧パルス振幅テスト：400Vpp）

パルスカプラー耐電圧 35kV DC

テストブラインドゾーン なし

データストレージ 大量のテスト波形を保存する機能付き

送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です 内蔵充電式リチウム電池、フル充電後4時間以上連続して動作可能。

通信 標準プリンターUSBインターフェース付き

動作条件 温度 -25℃～+65℃、相対湿度85％、気圧750±30mmHg;

体積と重量 ケーブル故障テスター 430×380×220mm-8kg;
パルスカプラー 430×380×220mm-7kg。

方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム

-25℃-40℃、湿度5-90%RH、高度<4500m。 オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 5インチカラーLCD、1024*600解像度、タッチ機能付き
システム 音響波と磁気波が同時に画面に表示され、音響と磁気の時間差が
自動的に計算され、その値が表示されます。
バックグラウンドノイズリダクションモード（BNR） 環境干渉ノイズを効果的にフィルタリングします
ゲインとトリガー調整可能 音響信号と磁気信号のゲイン値（0-7）を調整でき、トリガーしきい値（0-100）を
手動で調整できるため、固定がより便利です
サウンドチャンネル 全パス：100Hz～1500Hz。
ローパス：100Hz～400Hz。
ハイパス：150Hz～1500Hz。
バンドパス：200Hz～600Hz。
固定精度 0.1m
送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です 充電式リチウムイオン電池、連続使用時間>8時間、充電器：入力AC220V±10%、50Hz; 公称出力8.4V、1A。
充電時間：<6時間
体積と重量 PVC保護ケース：479X387X210、7KG
使用条件 -25℃-40℃、湿度5-90%RH、高度<4500m。


方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム

方向と深さ検出のためのポータブルケーブル故障位置特定システム

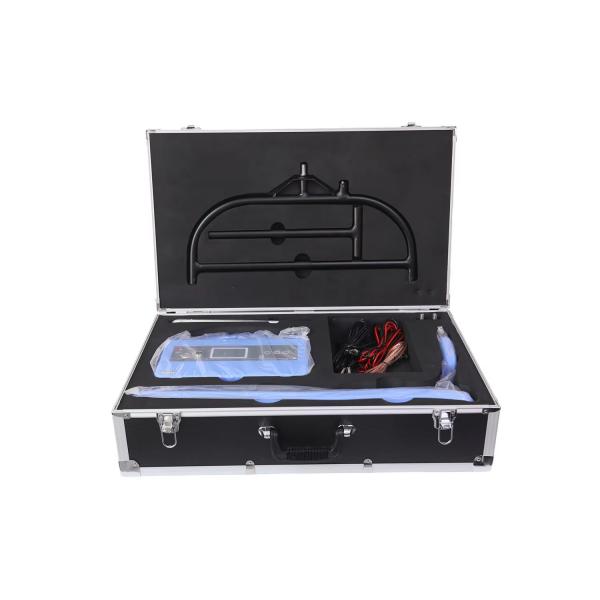

ケーブルルート追跡-XHGX507 主な構成 送信機、受信機、送信クランプ、受信クランプ、Aフレーム
機能 地下ケーブルの正確な方向と深さを検出し、ケーブルの開放回路、短絡、シース故障を特定します（2MΩまでの絶縁不良を検出できます）。ケーブルを識別します。ケーブルループ抵抗を測定するための内蔵オームメーター。電源
送信機と受信機の両方に8.4V充電式バッテリーを使用しており、テスト中に主電源は不要です ディスプレイ
オールデジタルロケーター、グラフィック表示、テスト中にヘッドフォンは不要、信頼性の高い位置決め。ケーブル埋設深度 表示、電流表示。夜間操作に対応するバックライト機能付き
送信機の信号伝送接続方法
直接接続法、結合法、誘導法 受信機の動作モード
バレー法（ゼロ値モード）、クレスト法（ピークモード）、ステップ電圧法、クランプ電流法（Aフレーム） 送信機の動作周波数
低周波（815Hz）、中間周波（8kHz）、高周波（33 kHz）、無線周波（83 kHz） 受信機の動作周波数
低周波（815Hz）、中間周波（8kHz）、高周波（33 kHz）、無線周波（83 kHz）、50Hz ゲイン制御
手動調整、ダイナミックレンジは100db 最大検出深度
5～8メートル 動作温度
-10℃——+55℃ 送信機の保護
過電流および過熱自動保護 重量と体積
外側保護ケース：720*435*210、14KG 高電圧サージジェネレーター XHHV535-4TS


方向と深さ検出のためのポータブルケーブル故障位置特定システム

サージ電圧レベルと調整 範囲レベル1：0-8KV レベル2：0-16KV
レベル3：0-32KV
サージ電圧レベルスイッチ
手動 衝撃時間
連続 表示
高電圧側の電圧測定、出力電圧と電流のリアルタイム表示 各レベルでのサージエネルギー
最大2048J 動作モード
シングルトリガー、サイクル（3～8秒ごとに1回放電、調整可能）、DC（耐電圧試験） 動作モードスイッチ
手動 衝撃時間
自動衝撃は約5秒、手動衝撃は任意の制御時間 衝撃電力
2KVA 内蔵コンデンサ
4μF/32kV、16μF/16kV、64μF/8kVの3段階調整 安全保護
ゼロスタート保護機能付き、安全で信頼性が高い 放電
独自の高電圧測定設計、停止状態では、デバイスの内部容量を自動的に放電します 動作電源
AC 220V±10% 50Hz±2Hz（その他の電圧と60Hzオプション） DC耐電圧試験
出力電圧調整と 表示範囲0-32KV、出力電流表示範囲0-20A
焼損電流
50mA、 電圧が低いほど、電流は高くなります 接続ケーブル
高電圧出力ケーブル：5m、電源ケーブル：3m 保護アースケーブル：5m、電源ケーブル2.5m 安全性
過電圧、過電流、過熱保護。 操作後の自動放電。
保護等級
IP54以下 動作電源
AC 220V±10% 50Hz±2Hz（その他の電圧と60Hzオプション） 寸法（mm）
534L×444W×805H 総重量
約120kg LT MT HTケーブル故障位置特定スキームのカスタマイズされた技術ソリューションを提供できます。
詳細については、お問い合わせください。
