ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用
仕様
モデル番号 :
XHHV535-4T
産地 :
シアン,山西,中国
最低注文量 :
1 ユニット
支払条件 :
T/T
配達時間 :
5~15 営業日
パッケージの詳細 :
木製ケース
モデルNO :
XHHV535-4T
タイプ :
パルス信号発生器
ディスプレイ :
デジタル
電圧 :
0〜35kv
輸送パッケージ :
輸出された木製ケース
商標 :
XZH テスト
原産地 :
中国
HSコード :
8543201000
カスタマイズ :
入手可能
販売後サービス :
保証証明書
保証 :
1 年
記述

トロリー高電圧サージ発生器XHHV535-4T は、主に35kV以下の電圧レベルの地下ケーブル故障 試験に使用されます。
また、トロリー高電圧インパルス発生器は、他の電気機器のDC耐電圧試験にも使用できます。このデバイスは、DC高電圧源、エネルギー貯蔵コンデンサ、放電ボールギャップをすべて1つに統合しています。
これは 高精度、高安定性の特殊高電圧電子部品と高周波高電圧技術を採用しており、構造全体を簡素化しています。

ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用

技術パラメータ：

電圧範囲： 0-35kV
高電圧分圧器： 電圧精度1.5級
内部コンデンサ： 4μF
サージ時間： 自動サージ約5秒、手動でも制御可能。
放電エネルギー： 0-2450J
サージ電力： 2KVA
衝撃時間 3〜10秒 手動
サイズ： 520L×360W×8950H
重量： 約120kg（4uF）
電源： AC 220V + 10％、50Hz /±2Hz（60Hz）
環境温度： -20〜+50ºC

主な機能：
★過電流、過電圧、過熱自動保護機能付き;
★強力な短絡保護機能により、高電圧出力を直接アースに短絡させることができます;
★電流、電圧二重1.5レベルポインタテーブル表示により、直感的で明確です。故障点が完全に展開されているかどうか
一目で電気、リアルタイムの反応放電プロセス;
★ゼロスタート保護により、より安全で信頼性が高い;
★高電圧パルス出力は均一で制御可能;
★高電圧側電圧測定、リアルタイムで正確;
★独自の高電圧測定設計により、停止状態でも機器の内部容量を自動的に放電します;
★放電時間はタイミングと手動の2つのモードを選択できます;
★DC電圧抵抗機能付き;
★高精度試験ケーブル故障サンプリング波形モジュールを内蔵;
★人間化された設計トロリー、移動が簡単;


ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用

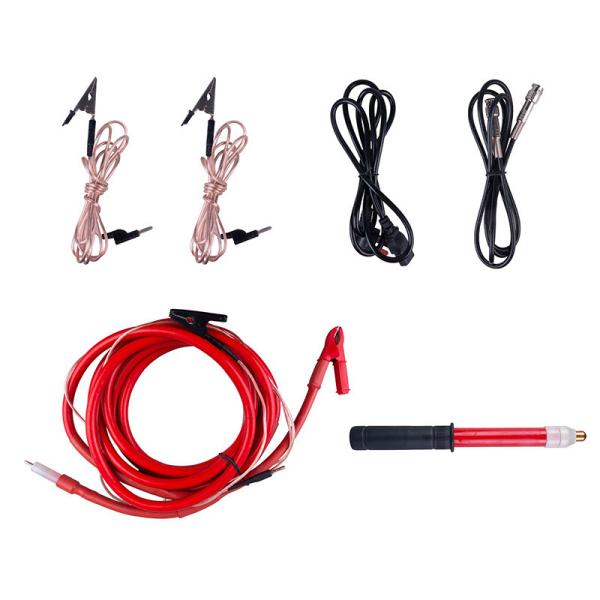

機器の構成
1. 高電圧パルス発生器ホスト：試験中のケーブルに高電圧、高エネルギーパルス信号を印加します。

2. 高電圧出力ライン：ホストの高電圧出力端を測定ケーブルコアに接続します。

3. アース線：高電圧アース、安全、サンプリングアース、放電ロッドアース線;

4. ダブルQライン：ホスト通信ベースとケーブル故障テスター接続ライン;

5. 電源コード：機器の動作電源コード;

6. サンプラー：高電圧フラッシュオーバー方式の場合、サンプリングアース信号に反射された高電圧信号を受信します;

7. 放電ロッド：試験中のケーブルの端でのDC制限放電またはDC短絡放電。

8. 安全管：220VAC電源システムバックアップ安全管;



パネル紹介

ケーブル探傷器 高電圧パルス発生器 ケーブル故障位置特定用



1、電流計（電流計）：電流サイズの低電圧側表示。
2、電圧計：高電圧出力電圧表示kVメーター、8kV、16kV、32kVの組み合わせ電圧レベルスイッチ読み取りに分割。
3、高電圧ランプ（HV）：オンは高電圧出力を示し、オフは高電圧出力を示しません。電源：電源スイッチをオンにすると、インジケーターが点灯し、AC220Vが正常であることを示します。
4. 電源ライト：電源スイッチをオンにすると、インジケーターが点灯し、AC220Vが正常であることを示します。
5、ゼロライト（ゼロ）：圧力調整器がゼロ状態にあることを示し、点灯した場合にのみスタートキーが有効になります。
6、通信ベース（信号）：高電圧フラッシュオーバーの場合にのみ有効な、ダブルQラインフラッシュオーバー取得波形でマシンとケーブル故障テスターを接続します。
7、電源ソケット（AC220V）：機器の動作電源、220VAC接続ポート;
8. 安全管座： 220VAC電源システム安全管設置場所;
9、電源スイッチ（NO / OFF）：「I」はAC220V電源を使用してシステムに電力を供給し、「0」はシャットダウンします。
10、シングルキー（シングル）：モード選択キーがシングル機能の場合、このキーが有効です。
11、モード選択：電圧（DC）、シングル（シングル）、サイクル（サイクル）の3つのモードに分かれています。DCは電圧抵抗機能です。この機能を選択すると、ケーブルの電圧抵抗試験が実行されます。シングルは手動機能です。この機能を選択すると、高電圧が開始された後、電圧が上昇します。シングルキーを押して、インパルス放電を手動でトリガーします。サイクルは自動機能です。この機能を選択すると、この時点で高電圧が開始され、電圧が上昇し、機器は約5秒間インパルス放電を自動的にトリガーします。
12、スタートキー（スタート）：ゼロ状態では、スタートキーを押すと、この時点で高電圧が開始され、高電圧ライトが点灯します。非ゼロ状態では、スタート高電圧ランプは点灯しません。
13、ストップキー（ストップ）：テストが完了したか異常が発生した場合は、このキーを押して高電圧出力を遮断すると、テストの残りの高電圧がこの時点で自動的に放電されます。
14、電圧制御：このノブはゼロ状態、ゼロライト、高電圧で開始できます。高圧が開始された後でのみ、圧力調整器を介して圧力を上げることができます。
アプリケーション：0-35kV地下ケーブル故障位置
電圧レベル8/16 / 32kV、放電エネルギー0-2048Jの別のモデルXHHV535-4TSがあります。詳細とサービスについては、お問い合わせください。
