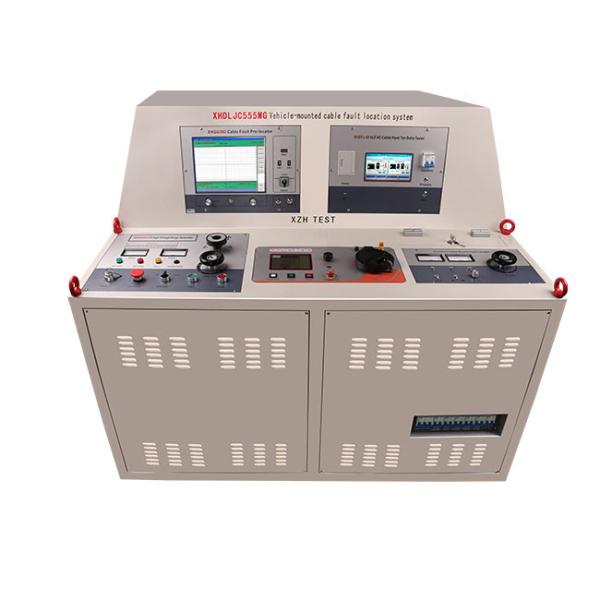

XHGG555 車両に搭載されたケーブル診断と故障検出システム

一般的な特徴

トポロジー
高度に統合された高度に自動化されたデジタルソフトウェアケーブル障害の位置付けシステムで,変頻共鳴を統合するオプションがあります振動波 (部分放電) と超低周波 (介電損失) の関数

モジュラリティ
すべての試験ユニットは,比較的独立してモジュール化するように設計されており,機能モジュールは任意に追加または削除することができます..

コントロール
ほとんどの動作モードとシステム機能は制御ユニットによって達成され,各ユニットモジュールは個別に操作することもできます.

グラフィカル・ユーザー・インターフェイス: グラフィカル・インターフェイス,より直感的で操作が簡単.

操作: 制御装置の単一のボタン (ジョグダイヤル) を回してクリックします.

システム: Windows

データ管理: 一般データベース

データ同期:ユニバーサルシリアルバス

制御ユニット

ディスプレイ:LEDバックライト付き産業用TFT色パネル

照明防止

マルチタッチ

LCDサイズ: 39.6cm (15.6インチ)

16 図面比:9

解像度: 1920 x 1080 フルHD

照明: 450 cd/m2

安全性

適応性

CE準拠;EN 61010,EN 50191,VDE 0104,VDE 015,DGUV 203-034 (BGI 891)

放電と接地装置: 72kJ,120kV DC急速充電で充電された10μFコンデンサターに貯蔵されたエネルギーに相当する:放電時間の常数 < 1秒

システム状態:リアルタイムモニタリングと表示

本質的に安全: 停電時にすぐに地面

F-U 安全ロック: 稼働電圧接続監視 (高電圧回路)

F-Ohm セキュリティ・インターロック: 稼働中のアース接続監視 (高電圧回路)

セキュリティ機能: フロントパネル:電源オン/オフ,ロックボタンスイッチ,緊急停止,残留圧力指示灯,高電圧スイッチ
コントロールユニット:ノブ (ジョグダイヤル)

安全装置: システム接地状態表示,電源入力保護装置,ドア接触による高電圧室監視,外部安全装置

超電圧保護,低電圧保護,残留電流装置 (RCD)

ワイヤリングを定義する: システム内にスイッチボードがあります

隔離トランスフォーマー: 5kVA

システムユニットの組成

1ケーブルの故障点をフラッシュし,放電するためにDCまたは高電圧パルスを使用します

2移動波反射原理を使用して,すべての種類のケーブルメイン絶縁欠陥の粗略な測定を行う

3すべての種類のケーブルの主な隔熱障害の正確な測定を行うために,音声と磁気同期方法を使用

4電磁誘導原理を使用して,未知のケーブル経路と深さを正確に探します.

5. ブリッジ方法を使用して,すべての外側のシート欠陥と主要な隔熱 (特に水の侵入欠陥) の粗略な測定を行う

6. ステップ電圧方法とクランプの方法を使用して,正確に外部のシェイット欠陥を位置付け

7. 超高抵抗欠陥の抵抗を減らすために常動電力の原則を使用

8. 複数のケーブルを識別するために,エンコーディング方法 + 段階方法を使用

9ケーブルの最終的な穴を確認するためにリモコンを使用します (最後に,個人安全は絶対保証されています)

10. ケーブルに電圧耐圧試験と電圧不全試験を行うために超低周波 (0.1Hz) を使用

11ロープの品質を測定するためにオムの法則を使用します.

12ケーブル検知試験場での必要な道具と設備 (メガホムメートル,計測器,電気工の道具)

成功を収めた事例

テストシステムをテスト車両に設置して 完全な車両を用意したり テストシステムを テスト車両の内側の大きさに基づいて 調整したりできます

上記のシステムには,高電圧パルス発電機 8/16/32kV,ARC試験ケーブル欠陥前検出器,高電圧バーンスルーブリッジ機器,ケーブル外殻欠陥検出器,超低周波耐電電圧 (80kV) の電解消耗試験装置さらに,モバイルケーブル・ファルト・正確なロケーター,ケーブル・パス・コンプレッシブ・テスター,ケーブル・スピーカー,発電機なども搭載されています.
