UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格
仕様
型番 :
ZGS-3750/12.47
産地 :
中国
最低注文量 :
1ユニット
供給能力 :
1000セット/月
配達時間 :
30日
パッケージの詳細 :
パライウッドケース
容量 :
3.75 MVA (3750 KVA) またはカスタマイズ
段階 :
3 段階
主電圧 :
12470GrdY/7200 または カスタマイズ
副電圧 :
480Y/277 またはカスタマイズ
供給のタイプ :
ループフィード
頻度 :
50Hz または 60Hz
冷却クラス :
オナン;自冷式
効率基準 (s) :
DOE 2016 規格を満たし,ANSI/IEEE 規格を満たしている
記述

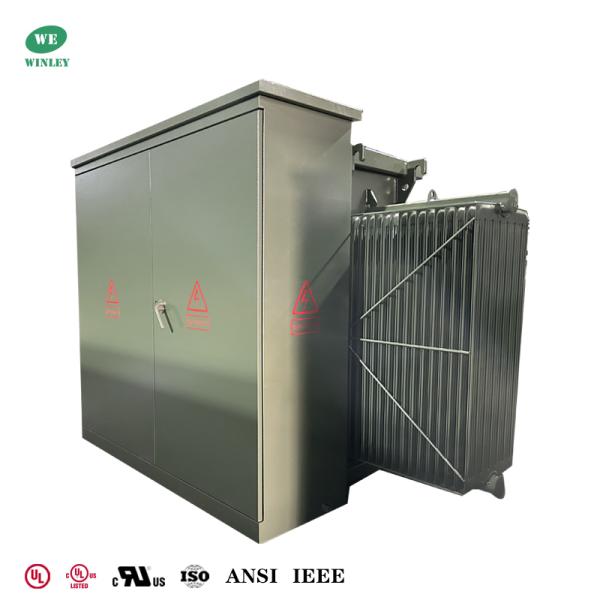

UL/cUL認証3750 kVA三相パッドマウント配電変圧器 12470V～480V ANSI IEEE DOE 2016規格

WINLEYは、該当するANSI®/IEEE®規格に適合し、UL/cUL認証を取得した、液浸三相パッドマウント変圧器の完全なラインナップを提供しています。最大34.5 kVの高電圧と最大5,000 kVAの定格を備え、変電所、産業用電力消費など、高電圧・大容量の用途に適しています。高負荷・高電圧のシナリオでは、油入変圧器の方が優れた性能と安定性を示します。

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

主なデータ

変圧器構成: 液浸パッドマウント
変圧器の給電タイプ: ループ給電
相: 三相
容量: 3.75 MVA (3750 KVA)
ベクトルグループ: YYN0
一次電圧: 12470GrdY/7200
二次電圧: 480Y/277
周波数: 60 Hz
温度上昇: 65°C
冷却クラス: ONAN; 自己冷却
インピーダンス（標準）: 5.75%
効率規格: DOE 2016規格に適合、ANSI/IEEE規格に適合
Kファクター定格（高調波抑制）: K-0
巻線材料: 銅
周囲温度定格: 40°C

技術図面

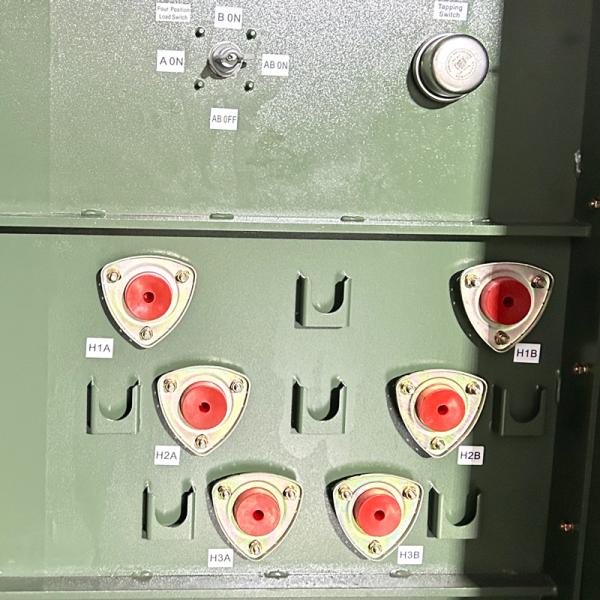

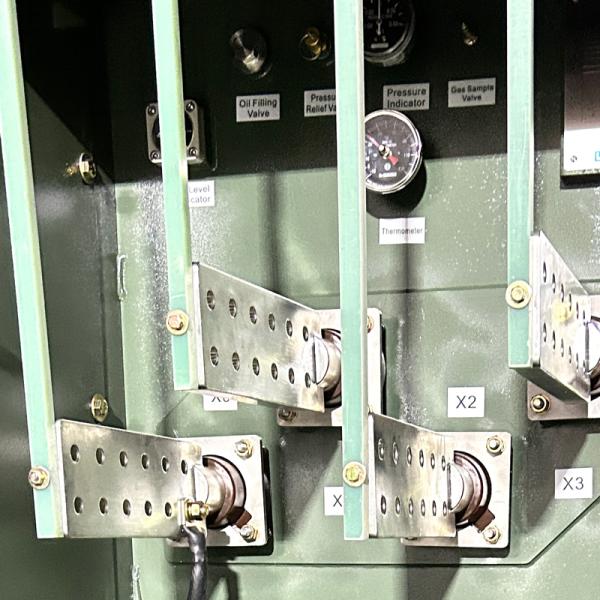

パッドマウント変圧器は、リフトアップフードを備えたコンパートメントタイプの設計を採用し、NEMA 3R定格の塗装鋼製エンクロージャに収容されています。HV（左）とLV（右）の別々のコンパートメントがあり、鋼製バリア、監視用アナログゲージ、自動圧力リリーフが含まれています。銅巻線、方向性電磁鋼板コア、塗装鋼製タンクで構成されています。

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

性能

1) 構造はコンパクトで合理的であり、体積は小さく、同容量の欧州型ボックス変圧器の約3分の1です。
2) 完全密閉、完全絶縁構造で、安全バリアを設置する必要がなく、個人の安全を確実に保証します。
3) ユーザーが選択できるさまざまな電源スキームがあり、端子電源を採用し、リングネットワークまたはデュアル電源を実現できます。
4) S11油入変圧器を採用しており、損失が少なく、温度上昇が低く、過負荷容量が大きいです。
5) 二重ヒューズ（バックアップ保護ヒューズ+プラグインヒューズ）が保護に使用され、プラグインヒューズヒューズは電流と温度の二重感度特性を備えており、製品の安全で信頼性の高い動作を保証します。
6) 200Aケーブルコネクタは負荷状態で抜き差しでき、緊急時には負荷開閉器として操作できます。また、断路器の特性も備えています。
7) 巻線はDyn11接続を採用し、鉄心は三相四柱構造を採用しているため、製品はあらゆる非対称負荷で動作でき、中性点はドリフトせず、電圧は安定し、電源品質は高く、キャビネットは熱くなり、ノイズは低く、雷保護性能は良好です；
8) キャビネットは防食設計と特殊スプレー塗装処理を採用しており、美しく斬新で、さまざまな環境に適しており、都市美化の効果を達成します。

仕様

定格電力
(KVA)		 高電圧
(KV)		 低電圧
(V)		 無負荷損失
(W)		 負荷損失
(W)		 高さ
(mm)		 奥行き
(mm)		 幅
(mm)		 重量
(kg)		 重量
(Lbs)
75KVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
or others		 277V
347V
480V
600V
120/240V
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347		 180 1250 1430 910 1930 645 1422
150KVA 280 2200 1530 980 1510 989 2180
300KVA 480 3650 1680 1080 1660 1415 3119
500KVA 680 5100 1790 1160 1810 1905 4200
750KVA 980 7500 2030 1300 2030 2755 6074
1000KVA 1150 10300 1854 1549 1651 3235 7132
1500KVA 1640 14500 2150 1570 2210 5835 12864
2000KVA 2160 20645 2220 1600 2380 6430 14175
2500KVA 2680 23786 2330 1650 3070 8865 19544
3000KVA 3300 30300 2460 1850 3260 11300 24912
3735KVA 4125 37875 2680 2060 4080 14400 31746

製造プロセス

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

UL認証 3750 kVA 三相パッドマウント配電変圧器 12470V から 480V ANSI IEEE DOE 2016 規格

よくある質問

1. Q: サンプル注文はできますか？

A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。

2. Q: リードタイムは？

A: 量産時間は15〜25日です。

3. Q: 保証期間はどのくらいですか？

A: B/Lから24か月です。アクセサリに問題がある場合は、損傷したアクセサリの写真を送っていただければ、無料サービスを提供します。製品の数に応じて、簡単に損傷するアクセサリを無料で提供します。必要に応じて技術サポートも提供できます。

4. Q: OEM/ODMは利用できますか？

A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。

カスタマイズされたサービス:

a. カスタマイズされた色と特別な機能。

b. カスタマイズされたボックス。

c. お客様のロゴを印刷します。

d. 製品に関するその他のアイデアがあれば、設計と製造をお手伝いします。上記のカスタマイズされたサービスは、製造前に確認する必要があります。

5. Q: 製品の品質をどのように管理しますか？

A: 当社はコアテクノロジーを所有しており、あらゆる種類の製品がCE認証を取得しています。専門のエンジニアがいます。作業員は、図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したら包括的な品質テストを行います。
