704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
仕様
型番 :
SCB10-704/6
産地 :
中国
最小注文数量 :
1ユニット
支払条件 :
T/T
供給能力 :
1000セット/月
配達時間 :
30日
梱包の詳細 :
パライウッドケース
種類 :
投げられた樹脂の変圧器
定格容量 :
704KVA
主電圧 :
6000V
副電圧 :
530V
冷却方法 :
AN/AF
巻線材料 :
銅
隔熱クラス :
F/H
標準 :
iec60076
記述

704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー





この704kVAの3相鋳樹脂トランスフォーマーでは,効率的に6000Vのプライマリ電圧を530Vのセカンド電圧に変換します.オフ回路タップ (±2×2.5%調整) で装備されています.AN/AF冷却 (自然空気/強制空気) は100Kの温度上昇で連続動作をサポートする鋳コイルトランスフォーマー IEC60076国際規格に適合し,コンパクトな構造,低騒音,低損失,湿度耐性,炎阻害,鋳樹脂乾型トランスフォーマーです.

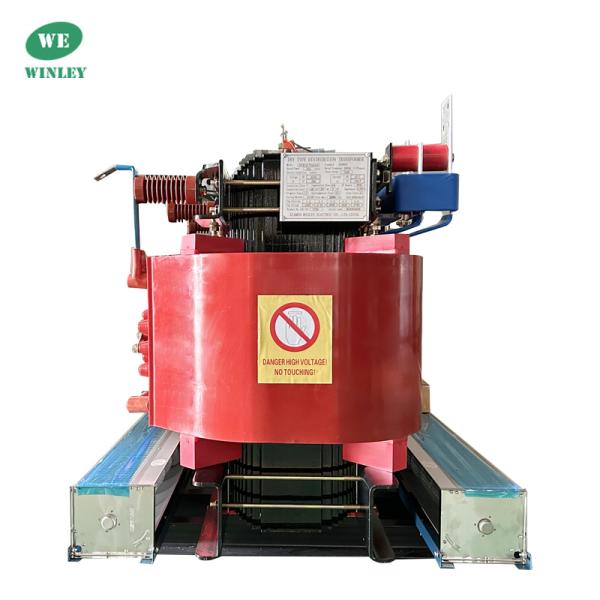

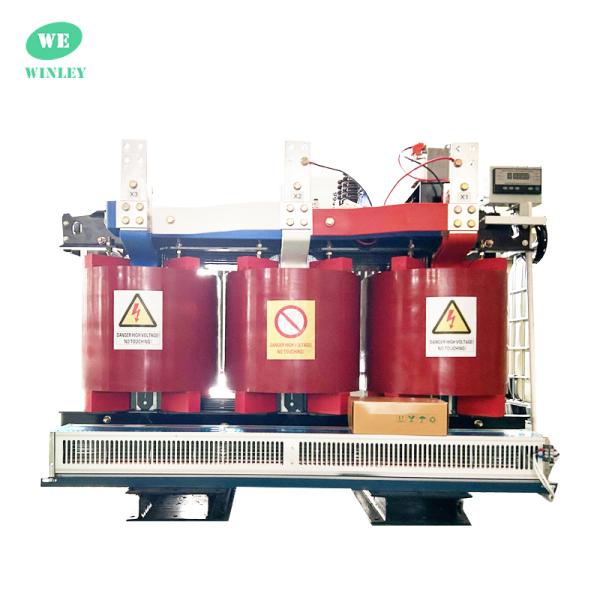

製品写真



704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー



704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー



704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー

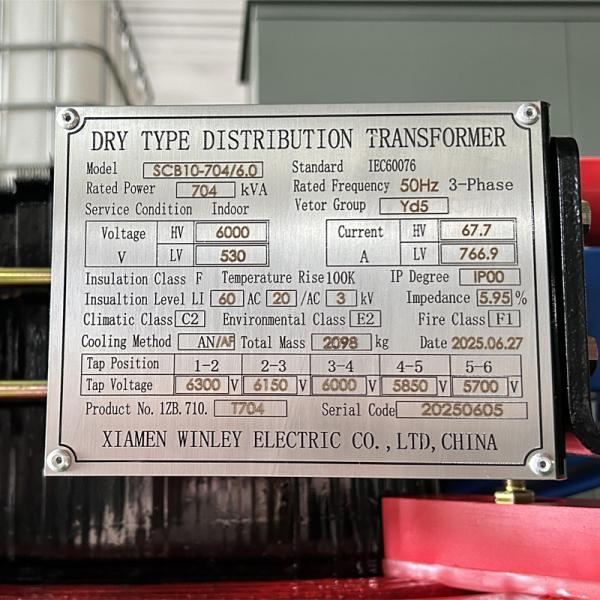

主なデータ



違う 違う 詳細 ユニット 仕様
1 タイプ ~ 鋳樹脂 乾燥型
2 定数容量 kVA 704
3 段階番号 ~ 3
4 主電圧 V 6000
5 副電圧 V 530
6 トップタイプ ~ オフ・サーキット・タッピング
7 トップタイプ % ±2*2.5%
8 冷却方法 ~ アナ/アフ
9 定数周波数 Hz 50
10 ベクトルグループ ~ Yd5
11 隔熱クラス ~ F について
13 温度上昇 K 100
14 負荷外損失 W 1500
15 負荷中の損失 (120°C) W 5940
16 阻力 % 6
17 巻き物 ~ クー
18 中核材料 ~ シリコン鋼
19 囲み ~ IP00
20 サイズ mm 1400*1100*1250
21 体重 体重 1950
22 サービス状態 ~ 室内
23 海面 M について ≤1000



技術図



704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー



ドライトランスフォーマー特性


1) 耐湿性や耐腐蝕性があり,特に極端な環境条件での作業では100%の湿度で正常に動作できます.
(2) 負荷減量,小さな局所放出,小さな騒音,強い熱消耗能力,名付け負荷の150%を実行することができます.
3) 鋳造コイルの全機械強度が急短回路に耐える能力が高い.
4) 安全,防火,汚染なし,負荷センターに直接インストールできます.
5) シンプルなメンテナンスと設置,低総運用コスト







704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー



仕様



製品仕様
定数容量
(KVA)		 高電圧
(KV)		 低電圧
(KV)		 接続シンボル 負荷なしの損失
(W)		 負荷中の損失
(W)		 負荷電流がない
(%)		 サイズ
L*W*H
(mm)		 体重
(kg)
100 6KV
6.3KV
10KV
10.5KV
11KV		 0.4KV ディン11
そうだ		 540 1990 2.4 1600*1300*2200 520
315 970 4080 1.8 1800*1350*2200 1085
500 1350 5790 1.8 2000*1400*2200 1520
630 1530 6840 1.6 2000*1400*2200 1820
1000 2070 9780 1.4 2450*1450*2200 2550
1250 2380 11500 1.4 2300*1500*2200 2900
1600 2790 13800 1.4 2400*1550*2200 3490
2000 3240 16300 1.2 2600*1600*2200 4220
2500 3870 19300 1.2 2600*1600*2200 4955





なぜ我々を選んだのか



  • WINLEY ELECTRICの3相エポキシ樹脂乾型トランスフォーマーには,IEC726,GB/T10228-1997規格に準拠した10KV/20KV/35KVの3つのグレードがあります.低負荷の特性がある, コンパクトな構造,低騒音,耐湿性,高い機械的強度,炎阻害性,強い過負荷能力.
  • 10MVAと35KVの範囲で 鋳造樹脂トランスフォーマーを製造できます 工場には先進的な真空鋳造機器と 異なる容量仕様を持つ模具があります異なるユーザーのニーズを満たすことができる.
  • WINLEYの鋳造コイルトランスフォーマーは 信頼性があり 環境に優しい 費用対効果の高い 電力供給のソリューションを提供します

704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー



生産プロセス



704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー
704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー

704KVA 鋳樹脂乾型電源トランスフォーマー 6KV から 0.5KV 配送鋳コイルトランスフォーマー





よくある質問



1Q: サンプル注文はできますか?

A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.

2Q: リードタイムは何ですか?

A: 大量生産時間は15-25日.

3Q: 保証期間はどのくらいですか?

B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます

4Q:OEM/ODMは利用可能ですか?

A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.

カスタマイズされたサービス:

a. カスタマイズされた色と特殊機能.

b. カスタマイズされた箱.

c. お客様のロゴを印刷する.

d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.

5Q: どのように製品の品質を制御する?

A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
