深井戸ポンプ
SP 95-20 N
シリアル番号: 19500320
適用対象:
- 家庭用水としての地下水の汲み上げ
- 家庭用水供給のための加圧
- 地下水の汲み上げ
- 灌漑
- 住宅地や建物の給水
ステンレス鋼製水中ポンプ。材料にはEN 1.4301 (AISI 304)、EN 1.4401 (AISI 316)、EN 1.4539 (AISI 904L)が含まれます。一般的な用途:地下水の汲み上げ、灌漑、鉱業、噴水、オフショア作業など。
SP 95-20 N 清水の輸送に適した水中深井戸ポンプです。垂直または水平に設置できます。すべての鋼製部品はステンレス鋼(具体的にはEN 1.4401 (AISI 316))でできており、高い耐食性を保証します。
このポンプには、サンドシールド、水潤滑スライドベアリング、および体積補償ダイアフラムを備えた92kW MMS8000モーターが搭載されています。巻き戻し可能なモーター構造により、巻き戻しが容易なように巻線に完全にアクセスできます。固定子巻線はPE/PA絶縁されており、連続運転(S1)に適しています。最大50℃の温度に適しています。
メカニカルシャフトシールがポンプに取り付けられています。モーターには温度センサーは取り付けられていません。温度監視が必要な場合は、Pt100またはPt1000センサーを取り付けることができます。モーターは直接オンライン(DOL)始動用に設計されています。
|
 |
液体:
輸送される液体:水
液体の温度範囲:-15 .. 45℃
0.15 m/秒での最大流体温度:40℃
0.5 m/秒での最大液体温度:45℃
運転中の液体温度:20℃
密度:998.2 kg/m³

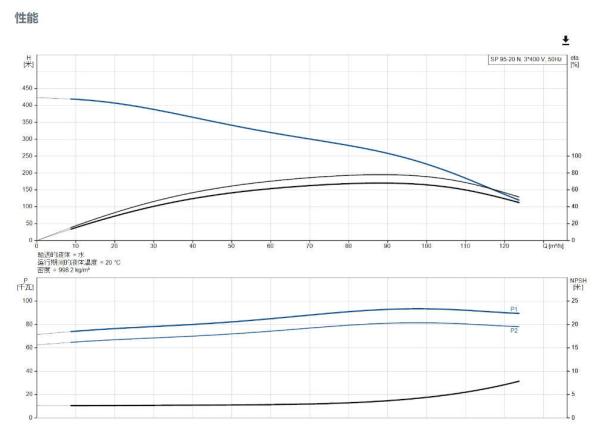

技術:
ポンプデータに基づくポンプ速度:2900回転/分
定格流量:95 m³/h
定格揚程:243メートル
モーターシャフトシール:SIC/SIC
承認:CE、EAC、UKCA、SEPRO、MOROCCO
曲線許容差:ISO9906:2012 3B
モーターバージョン:T45
リターンバルブ:はい
材料:
ポンプ:ステンレス鋼
EN 1.4401
AISI 316
インペラー:ステンレス鋼
EN 1.4401
AISI 316
モーター:ステンレス鋼
DIN W.-Nr. 1.4401
AISI 316

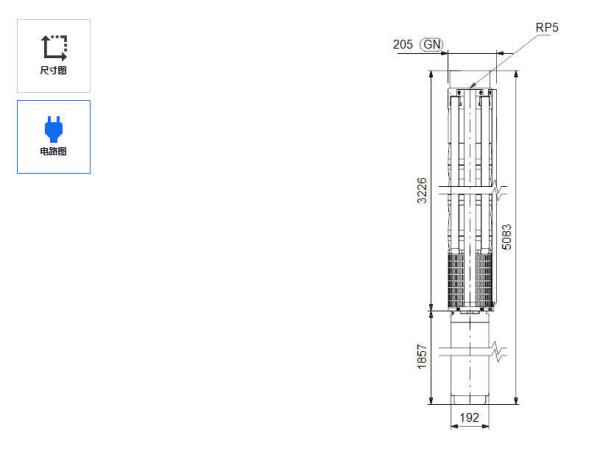

設置:
最大使用圧力:60 bar
最大許容出口圧力:42.9 bar
インターフェースタイプ:Rp
接続サイズ:5インチ
モーター直径:8インチ
最小ボーリング孔径:206 mm
電気データ:
モーターモデル:MMS8000
モーターフランジ設計:Grundfos
定格出力 - P2:92 kW
ポンプに必要な電力(P2):92 kW
電源周波数:50 Hz
定格電圧:3 x 380-400-415 V
定格電流:194-186-186 A
始動電流:520-590-620 %
Cos phi - 力率:0.88-0.86-0.83
定格速度:2870-2890-2890回転/分
始動方法:直接始動
エンクロージャクラス(IEC 34-5):IP68
内蔵温度導体:いいえ
モーター番号:96530100
巻線:PE2/PA
その他:
正味重量:401 kg
総重量:498 kg
輸送体積:0.784 m³
