高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9
高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9
仕様
産地 :
中国
最低注文量 :
1 セット
支払条件 :
L/C,T/T
供給能力 :
500セット/月
配達時間 :
30日
パッケージの詳細 :
パライウッドの箱
質等級 :
ISO 8-9
材料 :
鋼鉄
製造 :
ギヤ歯切り工具で切ること
サイズ :
各種サイズ
歯 の 精度 :
ISO 8-9
歯 の 数 :
サイズによって異なります
プロファイルの種類 :
双螺旋回転器
記述
高出力伝送精密部品加工（ダブルヘリカルギア）
製品仕様
属性 値
品質グレード ISO 8-9
材質 鋼
製造 歯車ホブ盤加工
サイズ 様々なサイズをご用意
歯の精度 ISO 8-9
歯数 サイズによる
プロファイルタイプ ダブルヘリカルギア
製品説明
ダブルヘリカルギアの説明: 動力伝達効率と構造サイズの関係から見ると、ダブルヘリカルギアは、単位体積あたりにより多くの動力を伝達できるギアの一種であり、歯の配置と力の配分を最適化することで、出力密度が向上しています。
ダブルヘリカルギアの特徴:
  • 同じサイズでより大きな伝達力
  • 歯の対称的な配置により、接触応力がより均一になり、材料の利用率が高くなります
  • コンパクトな構造により、限られたスペースでの高出力伝送が可能になります
  • 複数の歯車セットで負荷を分担することにより、強力な過負荷耐性
動作原理: 高出力入力にさらされると、対称的な歯が複数の歯面に同時に噛み合い、トルクをより多くの接触点に分散させます。これにより、単位歯面あたりの負荷が軽減され、より小さな構造で効率的な高出力伝送が可能になり、過度の摩耗や破損を防ぎます。
用途: 船の推進システム減速機や大型風力タービンの増速機など、コンパクトな空間で超高出力伝送を必要とする機器。
技術仕様
特徴 仕様
カスタムメイド ✓
ギアプロファイルタイプ 円筒歯車
製造 歯車フライス加工
歯研削 ✓
DP カスタム
歯数 (Z) カスタム
圧力角 (α) カスタム
リード角 カスタム
歯の精度グレード ISO 9 グレード
熱処理 焼入れ焼き戻し
表面硬度 260-300HB
鋼コードグレード比較
中国/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18XГT SMK22
20Cr2Ni4 20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420

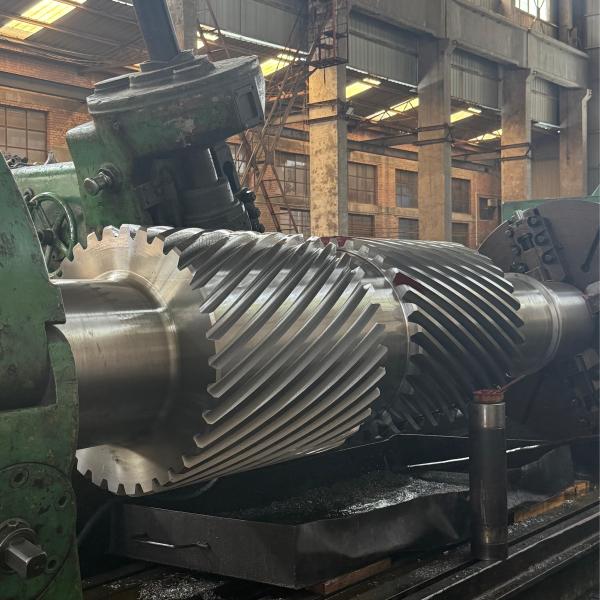

製品画像
高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9 高出力伝送用鋼製ダブルヘリカルギヤ ISO 8-9
