ワームシャフトとワームギア 重労働条件での高い負荷容量
ワームシャフトとワームギア 重労働条件での高い負荷容量
仕様
記述

(1) ワームギアセットの説明

ワームギアは,力を達成するためにメッシュ歯表面間の相互作用力を使用する機械的部品です

作業過程で様々な負荷にさらされています.

(2) ワームギアセットの利点

a) について高い負荷容量:合理的に設計されたワームギアは大きな軸力に耐えられる.

重労働条件の要件を満たすための線形力とトルク

(b) 力の均等な分布:螺旋歯のメッシュは,重荷を複数の歯に分散させる.

個々の歯に対する力を減らし 送電システムの信頼性を向上させます

c) 安定した機械性能:機械的な計算と最適化された設計により,機械性能は

ワームギア・トランスミッション・システムは 異なる作業条件下で安定していて 容易には故障しません

(3) 作業原理 ワームギアセット

ワームギアが回転すると,その螺旋状の歯の表面はワームギアの歯の表面を押し,その力は歯の接触を通して伝わります.

力の方向と大きさは,ワームの螺旋方向と伝達比によって異なります.

軸力と射線力の両方を生成し,対応する軸承と支柱構造によって支えられなければなりません.

4) ワームギアセットの適用

建設機械の水力ポンプ駆動,港の機械の上げメカニズム,大型風力タービンのスピードブースターボックスなどに使用されます.

高い負荷と高いトルクのある作業環境で信頼性のある動作をします.

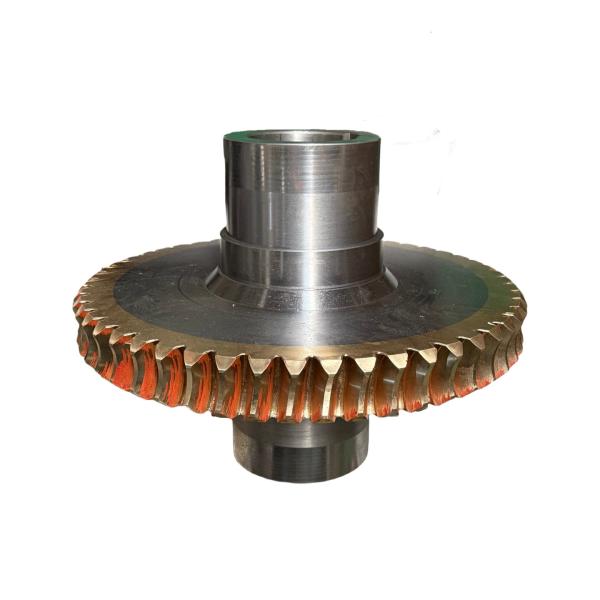

製品 ワーム ギア と ワーム シャフト
オーダーメイド √
ギアプロファイルのタイプ ワームギア
製造業 ギアホビング
歯 を 磨く √
モジュール (M) カスタム
歯数 (Z) カスタム
圧力の角度 (α) カスタム
リードアングル カスタム
歯の精度度 ISO 6級
熱処理 炭化物
表面硬さ 58-62 HRC



鉄鋼のコードグレードの比較
中国/イギリス ISO GOST ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM 439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
