500KW 1対1の強制空気冷却ギアボックスと車軸性能テストと信頼性テストベンチ

500kWのギアボックスパフォーマンステストベンチは、トランスミッションやドライブ車軸などのコンポーネントでパフォーマンスと信頼性の評価を実施するために特別に使用されるデバイスです。テストされた部品の効率、電力パフォーマンス、包括的なパフォーマンス、長期的な信頼性などの複数のテストを実現できます。

500kWギアボックス耐久性テストベンチには、主に次の重要な部分が含まれています。運転と荷重機能の両方を備えた入力動力計システム。荷重と逆の運転を実現できる出力動力計システム。電気エネルギーを電源グリッドに戻すことができる可変周波数インバーター。全体的な規制を担当する制御システム。さまざまなパラメーターを記録するためのデータ収集コンポーネント。全体的な構造をサポートするベンチの機械的フレーム。潤滑保証を提供する石油ステーション機器。動作ステータスをリアルタイムで監視するビデオ監視デバイス。

1。500KW 1対1の強制空気冷却ギアボックスと車軸性能テストと信頼性テストベンチ コンポーネント

• 入力動力計システム（ドライブと負荷）：一方で、ギアボックスに電源入力を提供して、エンジンの動作状態をシミュレートします。一方、さまざまな負荷でギアボックスのパフォーマンスと耐久性をテストするために、運転時に車両の抵抗をシミュレートするために荷重を適用できます。
• 出力ダイナモメーターシステム（ロードと運転）：主にギアボックスの出力を吸収するために使用され、ギアボックスを逆転させて車両のブレーキ、下り坂、その他の作業条件をシミュレートし、ギアボックスのパフォーマンスをさらに包括的にテストすることもできます。

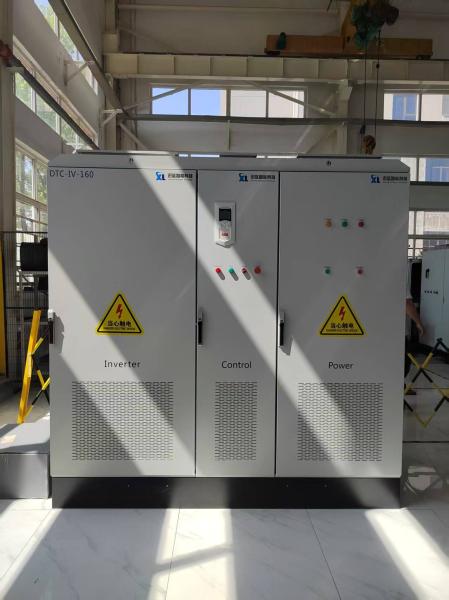

• 可変周波数インバーターシステム：テスト中に生成された電気エネルギーをリサイクルして、電力網に戻し、エネルギーのリサイクル、テストコストの削減、エネルギー廃棄物と環境への影響を減らすことができます。

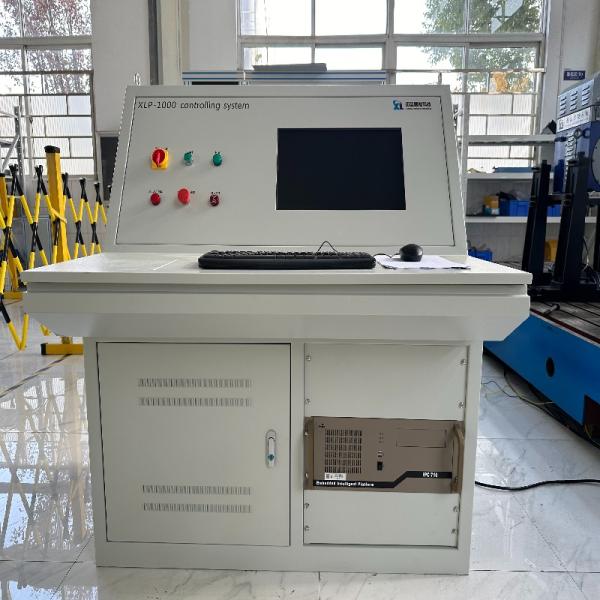

• 制御システム：それはテストベンチの「脳」であり、テストパラメーター（速度、トルク、ギアなど）の設定を担当し、さまざまなシステムの調整された作業を制御し、テストがプリセット手順に従って正確かつ安定して実行されるようにします。
• データ収集システム：速度、トルク、温度、圧力、振動など、テストプロセスのさまざまなデータをリアルタイムで収集し、データの予備処理とストレージを実行して、その後の分析と評価の基礎を提供します。
• テストベンチ機械システム：ベース、ブラケット、シャフト、その他の構造コンポーネントの接続、ギアボックス、ダイナモメーター、その他の機器を固定するために使用され、コンポーネント間の正確な接続と安定した動作を確保し、テスト結果への振動と変位の影響を減らします。
• 石油ステーションシステム：ギアボックスに潤滑油を提供し、オイル温度やオイル圧力などのパラメーターを制御し、ギアボックスが適切な潤滑条件下で機能するようにし、オイル汚染などの指標を監視することによりギアボックスの摩耗条件を評価することもできます。
• ビデオ監視システム：テストベンチの動作ステータスのリアルタイム監視とギアボックスの外観の変化により、テストプロセスの安全性を確保するために、異常な条件（オイル漏れ、異常なノイズ、コンポーネントの損傷など）をタイムリーに検出できます。

2。500KW 1対1の強制空気冷却ギアボックスと車軸性能テストと信頼性テストベンチ作業原則

テストが開始される前に、オペレーターはテストパラメーターをHuman-Machineインターフェイスを介して設定し、制御システムはドライブシステムとロードシステムに命令を送信します。ドライブシステムは、プリセット速度とトルク曲線に応じてギアボックスを動作させ、負荷システムはテスト要件に応じてシミュレートされた負荷をリアルタイムで負荷します。操作中、データ収集システムは、ギアボックスのさまざまな動作パラメーターをミリ秒間隔で収集し、制御システムに送信します。制御システムは、閉ループ制御アルゴリズムを使用して、テスト条件の安定性を確保するために、ドライブとロード出力をリアルタイムで調整します。 ​

ビデオ監視システムは、ギアボックス操作画面を同期して記録し、シーリングテストシステムは特定のテストフェーズでギアボックスでシーリングテストを実行します。テスト後、データ処理ソフトウェアは、ギアボックスの伝送効率、振動スペクトル、シーリングパフォーマンスなどの重要なインジケーターを計算するために収集された膨大な量のデータに関する多次元分析を実行します。このシステムは、テストレポートを自動的に生成し、ギアボックスのパフォーマンスを標準データベースと比較することにより、ギアボックスのパフォーマンスの包括的な評価とグレーディングを実施します。 ​

3。500KW 1対1の強制空気冷却ギアボックスと車軸性能テストと信頼性テストベンチ使用環境と条件

• 電源要件：380V±10％、220V±10％AC電源、周波数50Hz±1Hz。 3相分離トランスと高調波抑制装置を装備して、電力グリッドの高調波歪み速度が5％未満であることを確認します。同時に、30分間の緊急電源保証を提供できるオンラインUPS中断のない電源が装備されています。

• 環境条件：周囲温度が-10°Cから45°C、相対湿度が85％以下の一定の温度と湿度の実験室に設置する必要があります。実験室の床は、5m/s²未満のピーク振動加速度で、振動に溶解する必要があります。機器の熱散逸のニーズを確保するには、研究所に20kW以上の冷却能力を備えた精密な空調システムを装備する必要があり、十分な換気スペースを確保する必要があります。

4。500KWギアボックスと車軸のパフォーマンステストと信頼性テストベンチ技術的なパラメーター

SSCD500-1500/3800電気動力計技術パラメーター

SSCD500-300/760電気動力計技術パラメーター

5。500KWギアボックスと車軸のパフォーマンステストと信頼性テストベンチ参照標準

QC/T 568-2019自動車の機械伝送アセンブリのための技術的要件とベンチテスト方法

QC/T-291-2023「自動車の機械的転送ケースアセンブリのパフォーマンス要件とベンチテスト方法」

6。500KWギアボックスと車軸のパフォーマンステストと信頼性テストベンチアプリケーション領域

• 航空宇宙フィールド：高温、高圧、高速などの極端な条件下での信頼性検証要件を満たすために、航空機エンジン削減装置やヘリコプターの主要な還元剤などの精密ギアボックスのパフォーマンステストに使用されます。

• 新しいエネルギー車産業：電気自動車削減やハイブリッドトランスミッションなどの新しいトランスミッションコンポーネントの研究開発とテストに適応し、電化とインテリジェントテストシナリオをサポートし、新しいエネルギー車両電源システムのパフォーマンスを向上させます。

• ハイエンドの機器製造業：CNC工作機械、産業用ロボット、自動生産ライン、その他の機器のギアボックスパフォーマンステストを提供して、ハイエンド機器のトランスミッションの精度と動作安定性を確保します。

• 鉄道輸送フィールド：高速鉄道および地下鉄のトラクションギアボックスの性能テストに適用され、鉄道操作中に複雑な負荷条件をシミュレートして、鉄道輸送機器の安全で信頼性の高い動作を確保します。

• 造船業：船舶推進ギアボックスとデッキ機械のギアボックスのパフォーマンス評価は、海洋環境における高負荷や強い腐食などの特別な労働条件を満たすためのギアボックス

7。 ​​展示

2024年10月24日から10月26日まで、ロシアの国際試験と管理展示会は、モスクワ・クロクス・インターベーテーション・コンベンション・コンベンションセンターで成功裏に開催されました。テストコントロールは、ロシアでかなり開催される、有名なロシアの展示会社MVKが主催する国際的なテストおよび管理展です。

ロシアで最大かつ最も影響力のあるテストおよび制御機器の展示として。この展示会は、ロシア連邦国防省、ロシア連邦産業貿易省、州の領土の防衛委員会、連邦技術規制局、および州経済開発局によって支援されています。 3日間の展示会で、展覧会は合計10,237人の訪問者を迎えました。

Seelong Intelligent Technology（Luoyang）Co.、Ltd。この展覧会に参加し、主にエンジンテストベンチやトランスミッションテストベンチなど、ロシア市場にベストセラー製品を展示しました。中国で唯一の電力システムテスト装置のサプライヤーとして、Seelongはこの展示のハイライトになりました。航空、自動車、農業機械、発電機器、その他の関連分野からの訪問者が、コミュニケーションのためにSeelongを訪れました。

この展覧会を通して、ロシアでのSeelongブランド認知度が強化され、ロシアのパートナーや顧客との緊密なコミュニケーションのための効率的なプラットフォームを提供しました。
