G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
G5-220 5軸ジュエリー彫刻機 精密金属加工用
仕様
記述

製品の特徴:

この高性能ジュエリー製造機は、小型で複雑な部品の精密加工用に設計されており、卓越した精度、安定性、効率性を提供します。

主な特徴

  1. 業界特化設計

    • 99.95%を超える材料利用率で貴金属加工に最適化

    • 金、プラチナ、その他の貴金属の精密加工に最適

  2. 優れた機械性能

    • 一体型鋳鉄構造により、振動減衰と長期的な精度を確保

    • 4軸/5軸には、日本の精密減速機を搭載（位置決め精度±0.003mm）

    • 優れたモーションコントロールのためのドイツRexrothボールねじとリニアガイド

  3. インテリジェント加工システム

    • Lenakeインテリジェント制御システム

    • ユーザーフレンドリーな操作のための10.4インチ産業用タッチスクリーン

    • 全閉サーボ駆動工具マガジン（12ステーション）で、5〜6秒の工具交換が可能

技術仕様

  • 主軸速度: 60,000 RPM（水冷）

  • 位置決め精度: ±0.005mm

  • 加工ストローク: X-220mm / Y-105mm / Z-115mm

  • 機械寸法: 620×740×1520mm（幅×奥行き×高さ）

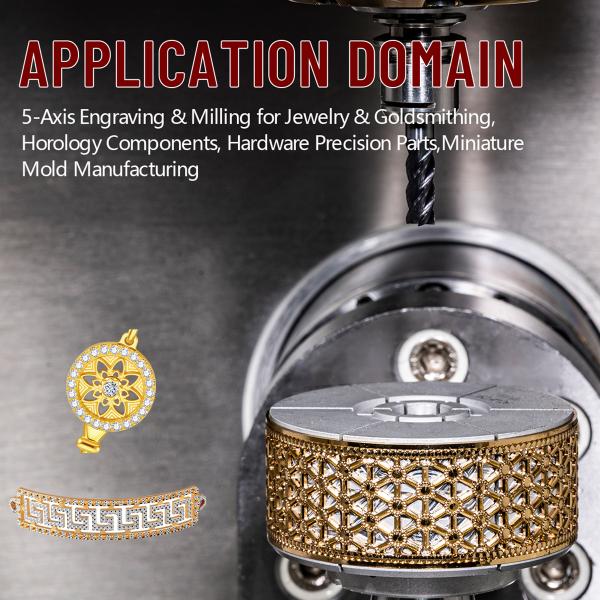

用途

  • ジュエリー製造（リング、ペンダント、ブレスレットなど）

  • 貴金属の精密部品

  • ジュエリー工房、製造センター、高級カスタムストアに最適

注記: 220V/50Hz電源で動作します。機械重量：500kg。安全ドアと自動潤滑システムが含まれています。

特定の加工要件に合わせてオプション構成が利用可能です。

技術パラメータ:

No. 項目 詳細
1 B軸減速機 Alpha、ドイツ 定格トルク44.6n.m,
瞬間最大トルク156n.m,
定格速度43 rpm、最大速度85 rpm
2 C軸減速機 日本 定格トルク6.4n.m,
瞬間最大トルク22.3n.m,
定格速度300 rpm、最大速度600 rpm
3 伝達部品 Rexroth、ドイツ 繰り返し精度：+/-0.005mm
4 操作 SYNTECシステム 10.4インチタッチスクリーン
5 サーボモーター 400w/ 200w
6 主軸 電気 2.5kw、最大速度60000 rpm
水冷、流量アラーム付き
7 工具マガジン サーボ駆動 最大12個の工具
8 工具ホルダ ISO 10
9 コレットチャック ER-11
10 潤滑 タイミング自動給油
11 加工平面度 +/-0.005mm
12 X軸ストローク 220mm
13 Y軸ストローク 105mm
14 Z軸ストローク 115mm
15 本体重量 0.5トン
16 フロントドア 片開きドア
17 レイアウト（mm） 本体 620幅*740奥行き*1520高さ
18 電源要件 220v/50hz

G5-220 5軸ジュエリー彫刻機 精密金属加工用

サポートとサービス:

技術サポート
設置
トレーニング
メンテナンス
トラブルシューティング
ソフトウェアアップグレード

梱包と発送:

海上または航空便による燻蒸木箱

よくある質問:

Q: あなたはディーラーですか、それともメーカーですか？
A: 私たちGuanglijinは、20年以上の経験を持つCAD/CAM CNC機械のメーカーです。
Q: どこからですか？
A: 私たちは、世界で最も創造的な都市の1つである中国の深センからです。
Q: 海外でのサポートやサービスを提供していますか？
A: はい、グローバルサービスとサポートのために海外に渡航できる技術者チームがいます。
Q: この機械には何らかの認証が付いていますか？
A: 当社の機械はCE認証を取得しています。
