Sysolution人間の特徴をもつLCDのコントローラーL20

製品紹介:

Sysolution L20は、LCDの運転者解読する、マルチメディア イーサネット、HDMI、WIFI、4GおよびBluetoothを統合する。それは-25℃ - +60℃ --を作動できる。L20は現在の普及したビデオの最も支え、映像のフォーマットの解読、HDMIのビデオ出力および出力は、8か10 -ビットLVDS二倍になる。ロックが付いているTFカードそしてSIMカード座席は高精細度ネットワークのpalyback箱の、ビデオadvertisting機械およびフレームのadvertisting機械のために安定し、非常に適している。

L20パネルは、LCDの運転者解読する、マルチメディア イーサネット、HDMI、WIFI、4Gを、統合する

1の最もBluetooth、現在の普及したビデオのサポート解読するおよび映像のフォーマット

HDMIのビデオ出力/入力、二重8/10ビットLVDSをインターフェイス支え、EDPインターフェイスはできる

全機械システム設計を非常に簡単にするいろいろなTFT LCDの表示を、運転しなさい。

ロックが付いているTFカードそしてSIMカード座席はより安定して、非常に適しているのために

高精細度ネットワークのプレーバック箱の、ビデオ広告機械およびフレームの広告

機械。

機能:

1. 高い統合:USB/LVDS/EDP/HDMI/1のイーサネット/WIFI/Bluetoothを統合し、全機械の設計を簡単にし、そしてTFカードを挿入できる;
2. 人件費を救いなさい:作り付けPCI-E 4Gモジュールは、いろいろなPCI-E 4Gモジュールを、人件費を救うオールインワン広告機械のリモート保守のためにより適している支える;
3. 豊富な拡張インターフェイス:6つのUSBインターフェイス（4つのピンおよび2つの標準的なUSBポート）、3つの利用できる延長シリアル ポート、GPIO/ADCインターフェイスは、市場のさまざまなペリフェラルの条件を満たすことができる;
4. 高精細度:最高サポート3840×2160の解読およびさまざまなLVDS/EDPインターフェイスLCD表示;
5. 完全な機能:サポート横および縦スクリーンのプレーバック、サブタイトル、タイマー スイッチ、USBデータ スクロールするビデオ分割された画面輸入および他の機能;
6. 便利な管理:プレーバック管理および制御を広告するために便利である人間化された再生リストの背景管理ソフトウェア。プレーバックの状態を理解すること容易な演劇の丸太。

指定:

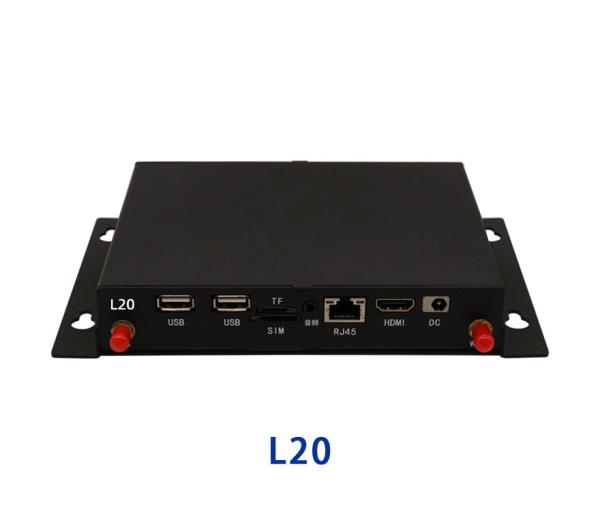

製品イメージ:

インターフェイス定義:

次は作り付けのソケット インターフェイスの定義である

 CON12 UART0-TTLインターフェイス（2.00MMの縦のソケット）

通し番号	定義	属性	記述
1	VCC-3.3V	出力	VCC-3.3V
2	UART0_TX	出力	UART0_TX
3	UART0_RX	入力	UART0_RX
4	GND	地面	地面

• 通常として使用されてデバッグする;
• DEBUGデフォルトで使用される。

CON33 UART-TTL/RS232インターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	VCC-3.3V	出力	VCC-3.3V
2	UART_TX	出力	データ出力は外部デバイスのRXピンに、接続する
3	UART_RX	入力	データ出力は外部デバイスのTXピンに、接続する
4	GND	地面	地面

• このシリアル ポートはハードウェアによって調節され、TTL/RS232として外部デバイスが付いているデータ接続のために形成することができる;
• TTLの出力はデフォルトで使用され、ポート番号はUART1である。

• CON34 UART-TTL/RS232インターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	VCC-3.3V	出力	VCC-3.3V
2	UART_TX	出力	データ出力は外部デバイスのRXピンに、接続する
3	UART_RX	入力	データ出力は外部デバイスのTXピンに、接続する
4	GND	地面	地面

• このシリアル ポートはハードウェアによって調節され、TTL/RS232として外部デバイスが付いているデータ接続のために形成することができる;
• TTLの出力はデフォルトで使用され、ポート番号はUART4である。

• CON46 UART-TTL/RS485インターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	VCC-3.3V	出力	VCC-3.3V
2	UART_TX/A	出力	データ出力は外部デバイスのRXピンに、接続する
3	UART_RX/B	入力	データ出力は外部デバイスのTXピンに、接続する
4	GND	地面	地面

• このシリアル ポートはハードウェアによって調節され、TTL/RS485として外部デバイスが付いているデータ接続のために形成することができる;
• TTLの出力はデフォルトで使用され、ポート番号はUART0である。
• このソケットはBluetoothモジュールによってシリアル ポートPINを共有する。Bluetooth機能を使用する必要があればこのソケットは使用されない。このソケットはBluetoothなしで、デフォルトで使用され。

• CON41 SPK-OUTインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	LOUTP	L出力は肯定的である	スピーカーのアンプの出力は肯定的である
2	LOUTN	L出力は否定的である	スピーカーのアンプの出力は否定的である
3	ROUTN	出力Rは否定的である	スピーカーのアンプの出力は否定的である
4	ROUTP	出力Rは肯定的である	スピーカーのアンプの出力は肯定的である

• これは二重スピーカーの関係である。単一のスピーカーを使用するとき、PINおよびPIN 2ののはグループ、および誤解することができないPIN 3およびPIN 4のグループである、;
• スピーカーの使用のために、スピーカーを最初に接続し、次にそれをつけることは必要である。8Rスピーカーはデフォルトで使用される;
• 電力増幅器の破片は2*8R/10Wまで支えることができる。スピーカーの評価される力が3Wより多くに達することができること使用されるスピーカーそれの一致の範囲に推薦される注意しなさい。

• CON43 USB-HOSTインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	DP	データは肯定的である	単一データは肯定的、接続する外部デバイスのUSB_DPピンをである
3	DM	データは否定的である	単一データは否定的、接続する外部デバイスのUSB_DMピンをである
4	VCC-5V	出力	電源コード

• このソケットかPCI_Eのソケットを使用しなさい。3G/4G装置を使用する必要があればこのソケットは他の装置に接続することができない;
• 必要ならば、最後に使用するこのソケットを他のソケットを最初に使用することを推薦する。

CON37 USB-HOSTインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	DP	データは肯定的である	単一データは肯定的、接続する外部デバイスのUSB_DPピンをである
3	DM	データは否定的である	単一データは否定的、接続する外部デバイスのUSB_DMピンをである
4	VCC-5V	出力	電源コード

• CON38 USB-HOSTインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	DP	データは肯定的である	単一データは肯定的、接続する外部デバイスのUSB_DPピンをである
3	DM	データは否定的である	単一データは否定的、接続する外部デバイスのUSB_DMピンをである
4	VCC-5V	出力	電源コード

• CON39 USB-HOSTインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	DP	データは肯定的である	単一データは肯定的、接続する外部デバイスのUSB_DPピンをである
3	DM	データは否定的である	単一データは否定的、接続する外部デバイスのUSB_DMピンをである
4	VCC-5V	出力	電源コード

• このソケットは主制御、それから直接推薦されるこのソケットを最初に接続するために多数の装置を交換するように伸びる。

J56 USB OTG機能任意ソケット（2.00MM横のPin）

• このジャンパーの後で帽子は接続される、接続されなければ外的なUSBポート（J12）はUSB-HOST機能、それであるUSB-DRV機能であり;
• DEBUGダバッギングのためにJ12インターフェイスを使用したら、このジャンパーの帽子を取除きなさい。例えば、マウスおよび他の装置を接続した場合、このジャンパーの帽子が接続されなければならない。デフォルトは接続される。

• インターフェイス（赤い2.54MMの横のソケット）パワーDC12VのCON35

通し番号	定義	属性	記述
1	DC12V-IN	入力	12V入力
2	DC12V-IN	入力	12VPower入力
3	GND	力の地面	力の地面
4	GND	力の地面	力の地面
5	5VSTB	信号入力	STBの入力
6	STB	信号の出力	STB信号の出力

• 作り付けの入力を使用した場合、このソケットに接続しなさい;
• STB機能は使用することができる前に外部力のストリップ サポートを必要とする;
• 電源電圧は12V入力、使用範囲である9V-14V間で受諾可能、使用しないこの範囲を超過する力のアダプターをである。

• CON45 GPIO信号の出力（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	GPIO1	入出力	GPIO1インターフェイス入出力インターフェイス
3	GPIO2	入出力	GPIO2インターフェイス入出力インターフェイス
4	GPIO3	入出力	GPIO3インターフェイス入出力インターフェイス
5	GPIO4	入出力	GPIO4インターフェイス入出力インターフェイス
6	VCC-3.3V	出力	VCC-3.3V

• デフォルト設定は使用するべきGPIOの港である。

• CON42主外的なソケット インターフェイス（2.00MMの横のソケット）

いいえ。	定義しなさい	属性	記述しなさい
1	POWEN	入力	システム起動 ボタン
2	調整	入力	調整のシグナル インターフェイス
3	キー	入力	主延長インターフェイス（7つまでのキーは延長である場合もある）
4	GND	地面	地面

• ボタンの構成は実際のコミュニケーション ニーズによって、調節することができる。

• CON52 CTPのソケット インターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	GND	地面	地面
2	RST	入出力	CTPは再調節した
3	INT	入出力	CTP割り込み
4	I2C-SCL	入出力	I2Cの刻時信号
5	I2C-SDA	入出力	I2Cのデータ信号
6	VCC-3.3V	出力	VCC-3.3V

CON22バックライト インバーター制御インタフェース（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	BL-12V_IN	入力	12Vバックライトの出力 、12V電源は外的なアダプターに直接接続され、流れはアダプターの流れによって決まる
2	BL-12V_IN	入力
3	オン/オフ	制御出力	バックライト スイッチ信号、高レベル有効のソフトウェア・コンフィギュレーション
4	ADJ	制御出力	LVDSスクリーンの明るさ制御
5	GND	力の地面	力の地面
6	GND	力の地面	力の地面

• 逆ピンの発注への注意。

2. ADJ機能を使用する必要はないモデルのためにADJは接続されていない残っているか、またはオン/オフに暗いスクリーンの問題を避けるために接続することができる。ADJは接続された高くまたは低いかどうか、スクリーンの指定を点検しなさい。

• J57 EDP_LOGICの入力任意ソケット（2.00MM横のPin）

• この電源を選ぶとき、表示によって払い、次に対応する電圧選択PINにジャンパーの帽子を必要な論理の電圧に注意を跳ばなければならない他では容易に表示回路を燃やす。（表示電圧があるように、対応するスクリーンの指定を確認しなさい）

• J58 EDP信号の出力（二重2.0MM横のソケット）

通し番号	定義	属性	記述
1	EDP-VCC_IN	入力	液晶の出力、任意+3.3V/+5V/+12V J55によって任意
2
3	GND	力の地面	力の地面
4
5	EDP-TX0-	出力	表示ポートの車線0の否定的な出力
6	EDP-TX0+	出力	表示ポートの車線0の肯定的な出力
7	EDP-TX1-	出力	表示ポートの車線1の否定的な出力
8	EDP-TX1+	出力	表示ポートの車線1の肯定的な出力
9	EDP-TX2-	出力	表示ポートの車線2の否定的な出力
10	EDP-TX2+	出力	表示ポートの車線2の肯定的な出力
11	EDP-TX3-	出力	表示ポートの車線3の否定的な出力
12	EDP-TX3+	出力	表示ポートの車線3の肯定的な出力
13	GND	地面	地面
14	GND	地面	地面
15	EDP-AUX-	出力	左舷補助チャネルの否定的な信号
16	EDP-AUX+	出力	左舷AUX+チャネルの肯定的な信号
17	GND	地面	地面
18	GND	地面	地面
19	+3.3V	出力	出力電圧
20	EDP-HPD	出力	スクリーンの熱いプラグの検出信号

J55 LVDS_LOGICの出力の任意ソケット（2.00MM横のPin）

通し番号	定義	属性	記述
1	BL-3.3V_IN	入力	3.3V入力、ジャンパーの帽子は接続される
2	BL-VCC-OUT	バックライトの出力	LVDS_LOGICの出力
3	BL-5.0V_IN	入力	5.0V入力、ジャンパーの帽子は接続される
4	BL-VCC-OUT	バックライトの出力	LVDS_LOGICの出力
5	BL-12V_IN	入力	12V入力、ジャンパーの帽子は接続される
6	BL-VCC-OUT	バックライトの出力	LVDS_LOGICの出力

• この電源を選ぶとき、表示によって払い、次に対応する電圧選択PINにジャンパーの帽子を必要な論理の電圧に注意を跳ばなければならない他では容易に表示回路を燃やす。（表示電圧があるように、対応するスクリーンの指定を確認しなさい）

• J53 LVDS信号の出力（二重2.0MM横のソケット）サポート デュアル・チャネル10ビットLVDS

• J17 HDMI_INインターフェイス（FPCのソケット0.5MMの横のソケット）スクリーン

CON32マイクロフォンの入力インターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	MICP	信号入力は肯定的である	マイクロフォンは肯定的である
2	MICN	信号入力は否定的である	マイクロフォンは否定的である

• マイクロフォンを接続した場合、極性を逆転させないように気を付けなさい。

• J16カメラ インターフェイス（FPCのソケット0.5MMの横のソケット）

CON44 2色LEDおよび赤外線IRインターフェイス（2.00MMの横のソケット）

通し番号	定義	属性	記述
1	LED_の赤	出力	LEDライト肯定的な棒、システム連続した自動運転表示灯ライト
2	GND	力の地面	力の地面
3	LED_の青	出力	LEDライト肯定的な棒、システム運転停止の自動運転表示灯ライト
4	IRVCC-3V3	入力	遠隔出力
5	GND	力の地面	力の地面
6	IR-IN	信号入力	IR信号入力

• デフォルト設定は共通の陰極LEDランプを使用することである。共通の陽極ランプが使用されれば、LEDランプの共通ピンは入力として第3 PINに延長ケーブルを作るとき接続することができる。この関係方法の後でそれに注意しなさい、ランプの状態は、ソフトウェア・コンフィギュレーションを更新する必要性変わり;
• リモート・コントロール サポート堅い転換機械の機能。遠隔起動ボタンはソフトウェア・コンフィギュレーションを必要とするまたはリモート・コントロール コード値は一致することを学習の後で使用することができる;
• 遠隔学習操作:操業停止の州では、MCU_INTのソケットをショートさせ、受信機のスイッチ機械に合わせられる必要があるリモート・コントロールのキーをそれからつけるそれを押しなさい。つくことの後で、機械は断続的に転換することを学び、転換するのに主これを使用できる。

作り付けのソケット インターフェイス変数		インターフェイス
J3	標準的な12V円形の頭部6.4mmの開き、2.0mmの内部針、肯定的な内部および否定的な外側
J15	標準的なTFカード インターフェイス定義
J8	標準的なタイプHDMIのソケット定義
J6	標準100MのRJ45ソケット定義（ライトなしで）
J12	標準的なUSB2.0横のソケット定義
J20	標準的なUSB2.0横のソケット定義
J59	標準的な外的なイヤホーンの可聴周波源のソケット定義
SIM1	標準的なSIMカード インターフェイス定義

次元

外部インタフェースの厚さ次元のデッサン

PCB:6板

サイズ:135mm*90mmの板厚さ1.6mm

ねじ穴の指定:∮3.0mm X 4
