ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
ASTM A106 無縫炭素鋼H型フィントイューブ
仕様
製品名 :
シングルH / ダブルH型フィンチューブ
ベースチューブ仕様と材料 :
ASTM A106
フィン素材 :
炭素鋼
羽根の高さ :
<200mm>
フィン厚さ :
1.5mm-3.5mm
フィンピッチ :
8mm-30mm
ベースチューブ Od :
16mm-219mm
適用する :
ラジエーター
記述
  • 厳格な品質管理政策,優れた販売サービス,間に合う配達により, 35年以上の経験を持つ 85カ国以上にすでに輸出されています.YUHONGは新しい顧客を増やし,古い顧客からの注文を増やしました.人々の心の中で 品質が第一です!

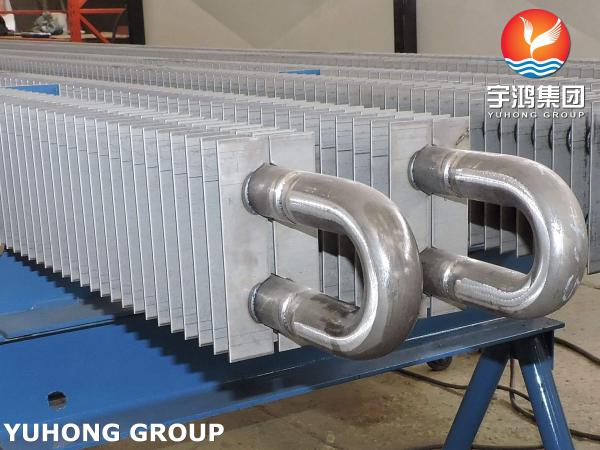

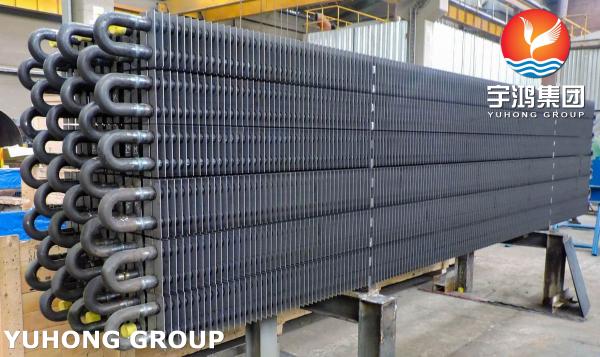

ASTM A106 無縫炭鋼方形 (H型) フリンチューブ ラジエーター用



ASTM A106 無縫炭鋼方形 (H型) フレッチャーのフィンチューブ工業用暖房システム向けに設計された高効率の熱伝送部品です.ASTM A106 Gr.B 縫合のない炭素鋼管機能している.スクウェアベースチューブ,螺旋溶接式H型フィン熱を最大限に分散させるため高熱伝導性,圧力耐性 (高温蒸気/水システムに適) 及び長期耐腐蝕性理想的になるラジエーター,熱交換器,ボイラー用それは...最適化されたフィンの幾何学 (H型)狭い空間では空気流と熱伝達の効率を向上させ,エネルギー消費を削減し,厳しい運用条件下で構造の耐久性を維持します.





1.H型フィンチューブ関連概要



• フィンは2つの対称な半部分に分けられ,管の壁は両側から圧縮され,抵抗溶接を用いて管の壁に溶接し,中間には一定の隙間が残ります.



• 2つの円筒管は,双管型H型羽と呼ばれる羽のグループを共有したり,単管型H型羽が中央に置かれることもできます.



• H型フィニング管からなる熱交換器は緊密に配置され,管束は順番に配置されます.



• 羽根は平行で互いに独立しており,螺旋の角度の影響はなく,灰を簡単に取り除くことができます.





2化学と機械属性



ASTM A106 化学成分 (%)
C について ミニ P S そうだ C.C. クー モー ニ
≤0.25% 0.60 - 1.05% ≤0.035%

≤0.035%

 0.10 - 0.30% ≤0.40% ≤0.40% ≤0.15% ≤0.40%



メカニカルプロパティ

構成要素 メカニカル性能 主要 な 特徴
ASTM A106
ベースチューブ		 ■ 張力強度: ≥415 MPa
 ■性能強度: ≥240 MPa
 ■伸縮 (50mm)
≥30% (長さ)
 ■硬さ (最大): 197HB

  • 高温 安定性: 長期使用に適した-29°C~425°C(短期で最大で480°C値下げを伴う)

  • 圧力耐性: 標準格付け2.5~10 MPa蒸気/熱水システムに最適です

  • オプティマイズされた化学: 低炭素 + マンガンの強化により強度と溶接能力のバランスが取れます

  • 表面処理 準備済み: 脱脂後,ガルバン化/エポキシコーティングを受け付けます.





3主要な特徴

  • 革新的なH型双翼構造丸いフィンを比べると,熱移転面積を40%増加させる汚れのリスクが著しく減少します
  • ASTM A106 炭素鋼は熱伝導性が良し,熱交換効率が高い無縫鋼管のベース材料,溶接欠陥なし,良質の変形と振動耐性長期にわたる信頼性の高い運用.

  • 高周波溶接フィン: 安定した結合 (切断強度 ≥35 MPa)離れる危険がない.

  • 適正な炭素鋼の組成と表面処理 (必要に応じて) で,ある程度酸化や腐食に耐える従来の散熱環境 (暖房システム,工業冷却など) で使用寿命を延長する.



特徴

 伝統的な丸い管のフィン H型四角管のフィン
熱伝達効率 中等 高い (+20%以上)
構造的安定性 変形しやすい スクエアベースチューブは,より良い屈曲抵抗を持っています
空間利用 低い コンパクトな配置,設置スペースを節約





4主要な用途



1電力産業:

  • ACC (エアクーリングコンデンサー) ラジエーター

  • HRSG (熱回収蒸気発電機)

2石油化学産業:

  • FCC (流体催化クレイキング) ユニットスラム冷却器

  • エチレンクラッキング炉の空気予熱機

3環境保護:

  • 廃棄物焼却装置の煙気コンデンサ

  • シンテリング機械の廃棄熱のボイラー蒸発部分

4特殊産業:

  • LNG蒸発機

  • 海洋中央冷却システム

  • ポリシリコン生産ガス熱交換機
