ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
ASTM A106 Gr B エコノマイザーおよび空気予熱器用 CS フィン付きスタッドチューブ
仕様
型番 :
ASTM A106 Gr.B CSフィニッシュで詰め込まれたチューブ
産地 :
中国
最小注文数量 :
200kg
支払条件 :
TT,LC
供給能力 :
顧客の条件に従って
配達時間 :
35~60日 (顧客の要求に応じて)
パッケージの詳細 :
鋼製の枠と,プラスチックキャップの両端のパイプ付き,プライス木製のケース
製品名 :
ステンドチューブ,ステンドフィンチューブ
ベースチューブの仕様と材料 :
ASTM A106 Gr.B
フィン素材 :
C.S.
羽根の高さ :
5~30mm
フィンピッチ :
8~30mm
ひれO.D。 :
5~20mm
ベースチューブ過剰摂取 :
25~219mm
応用産業 :
熱交換器; ボイラー; 石油化学および石油精製産業; 空冷器およびプロセスヒーター...
記述

ASTM A106 Gr.B スタッドチューブ（エコノマイザーおよび空気予熱器用CSフィン付き）

ASTM A106 Gr.B スタッドチューブ（CS（炭素鋼）フィン付き）は、要求の厳しい産業用途において、高効率の熱伝達を実現するために設計された特殊なタイプの熱交換器チューブです。以下に詳細な内訳を示します。

1. ベースチューブ：ASTM A106 Gr.B

(1) 化学組成（ASTM A106 Gr.B）

元素 組成（% 最大）
炭素（C） 0.30 max
マンガン（Mn） 0.29～1.06
リン（P） 0.035 max
硫黄（S） 0.035 max
ケイ素（Si） 0.10 min*
クロム（Cr） 0.40 max
銅（Cu） 0.40 max
モリブデン（Mo） 0.15 max
ニッケル（Ni） 0.40 max
バナジウム（V） 0.08 max

注記：

Si（ケイ素）は高温での耐酸化性を向上させます。

低S/Pは脆性を低減し、溶接性を向上させます。

Mnは強度と焼入れ性を高めます。

(2) 機械的特性（ASTM A106 Gr.B）

特性 値
引張強さ ≧ 415 MPa (60,200 psi)
降伏強度 ≧ 240 MPa (35,000 psi)
伸び（50mm） ≧ 20%（縦方向）
硬度（ブリネル） ≦ 179 HB
許容応力（400℃/750°F） ~110 MPa (16,000 psi)*

注記：

高い引張強度は、高圧蒸気/水サービスに適しています。

良好な延性（≧20%の伸び）は、製造中の亀裂を防ぎます。

硬度制限は、溶接性と機械加工性を保証します。

これらの特性を活用した主な用途

  • スタッド/フィン付きチューブ：スタッド/フィンの取り付けには、A106 Gr.Bの溶接性が利用されています。
  • ボイラーチューブ：高い降伏強度は、蒸気圧（最大450℃）に耐えます。
  • 製油所配管：Mn/Si含有量は、排ガス中の耐酸化性を助けます。

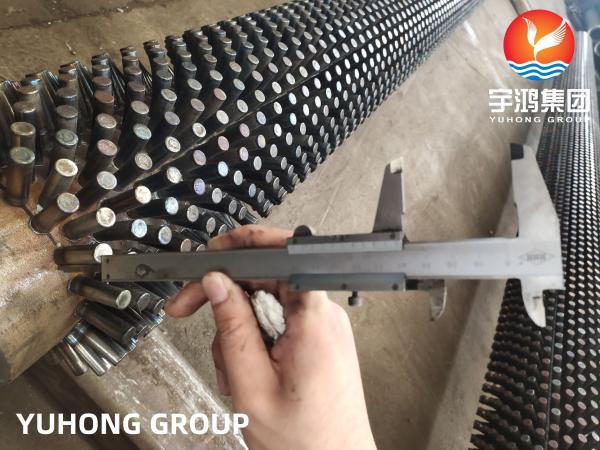

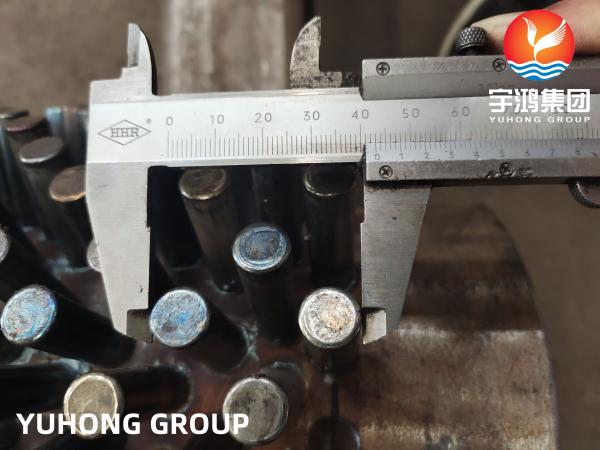

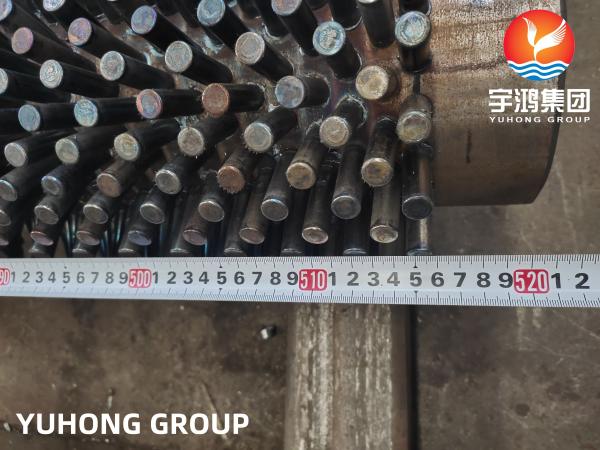

2. スタッド設計

スタッド（ピン）は、チューブの外表面にパターン（例：スパイラル、千鳥配置）で抵抗溶接されています。

目的：

排ガス/流体の乱流を増加させ、熱伝達を改善します。

汚れたガス用途（例：廃熱回収）での灰/ファウリングの蓄積を防ぎます。

3. 炭素鋼（CS）フィン

フィンは、表面積をさらに高めるために、溶接または埋め込まれたヘリカルまたは縦方向のストリップです。

なぜCS？

非腐食性環境（例：蒸気、空気、排ガス）に対して費用対効果があります。

高温の産業プロセスに対応しています。

4. 主な特徴と利点

特徴 利点
スタッド + フィン 裸チューブと比較して3～5倍高い熱伝達
シームレスA106 Gr.B 弱い接合部がなく、高圧に耐えます
炭素鋼 非腐食性媒体に対して手頃な価格で耐久性があります
カスタムパターン ガス流/灰の清掃に最適化されています

ASTM A106 Gr.B スタッドチューブ（CS（炭素鋼）フィン付き）は、熱交換器やボイラーで一般的に使用されており、特に高温および高圧耐性が必要な用途で使用されています。主な用途は次のとおりです。

1. 熱交換器（廃熱回収、エコノマイザー、空気予熱器）

発電所、製油所、化学処理産業で使用され、排ガスから廃熱を回収します。

スタッド（ピン）とフィンは、表面積を増やすことで熱伝達効率を高めます。

2. ボイラー（水管および火管ボイラー）

ASTM A106 Gr.Bの強度により、高圧蒸気発生に適しています。

スタッド設計により、燃焼ガスからの熱吸収が向上します。

3. 石油化学および石油精製産業

腐食耐性と熱効率が重要となる炉、改質器、クラッキングユニットで使用されています。

4. 空冷器およびプロセスヒーター

フィン付き設計により、空気側の熱伝達が向上し、冷却および加熱用途に最適です。

主な利点：

  • 高い熱効率（スタッドとフィンにより表面積が増加するため）。
  • 高温および高圧耐性（ASTM A106 Gr.Bは最大450℃に適しています）。
  • 耐久性と耐食性（CSフィンは、極端な腐食性環境以外で費用対効果の高い性能を提供します）。

対象産業：

  • 発電
  • 石油・ガス
  • 化学処理
  • 石油化学
  • 廃熱回収システム
