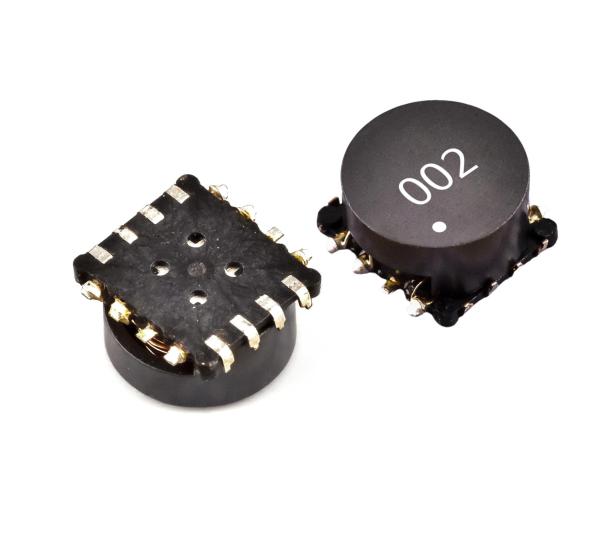

フォトフラッシュ コンデンサータ 充電 トランスフォーマー SDRSシリーズ
フォトフラッシュ コンデンサータ 充電 トランスフォーマー SDRSシリーズ
仕様
型番 :
SDRS
産地 :
中国
最低注文量 :
6000
支払条件 :
T/T,L/C
配達時間 :
2~8weeks
断熱材 :
500Vrms 耐電圧
動作温度 :
-20°Cから+110°C
ハイライト :
超低プロファイル (最高高さ5.8mm),最小化漏れ誘導,延長作業温度 (−20°C~110°C),500Vrms隔離
記述

コンパクトなフォトフラッシュシステムで迅速なエネルギー転送のために設計されたSDRS5630Tシリーズは,高効率のコンデンサータ充電を1回転比まで提供します.25低プロファイル設計と最小化漏れ誘導力は,産業用温度範囲 (-20°Cから+110°C) で安定したパフォーマンスを保証します.これらのトランスフォーマーには強化された隔熱 (500Vrms 抵抗電圧) と精密な巻き込みがあり,空間が限られたアプリケーションで一貫したパルスエネルギー供給を可能にします..


特徴

  • 超低プロフィール: 5.8mm 最大高さPCBスペース最適化

  • 漏れ誘導を最小限に抑える: エネルギー転送効率を向上させる.

  • 延長された動作温度: -20°Cから +110°Cの信頼性

  • 表面マウント (SMD): 自動組成の互換性

  • 高電圧隔離500Vrms 抵抗する電圧

  • テープとロールの包装: 生産の合理化 (データシートでは"ロール完了"と記されています)

    電気特性

    部分番号 ターン比 (Np:Ns) 誘導量 (μH) ±20% SECインデクトランス (mH) Ref. Pri DCR (mΩ) セック DCR (Ω)
    SDRS5630T-001 1:15 16.1 3.5 392 85.0
    SDRS5630T-002 1:10.2 8.5 0.8 370 20.0
    SDRS5630T-003 1:15 10.0 2.2 250 52.1
    SDRS5630T-004 1:25 10.0 6.3 250 85.4
    SDRS5630T-005 1:15 9.9 2.2 252 52.1
    SDRS5630T-006 1:17 18.5 4.7 418 75.8

    注記: データシートのリストはSDRS5630T-004のエントリを重複している.表は単一のモデルのみを反映している.


    身体 的 な 特徴

    • サイズ: 5.6±0.2mm (W) × 3.0mm最大 (H) × 5.8mm最大 (L)

    • 端末の構成: 8ピンの設計 (巻き込み図参照:ピン 1-4 = Np,ピン 5-8 = Ns).

    • マウント: SMDリフロー溶接のために最適化されたパッドレイアウト.


    申請

    • デジタルイメージング: DSLR/コンパクトカメラのフラッシュユニットのための高速コンデンサータ充電.

    • ストロブ照明: 携帯型フォトフラッシュで エネルギー効率の良いパルス生成

    • 産業用センサー:高速高電圧放電を必要とするトリガー回路.

    • 医療機器: 内視/診断機器用のコンパクトフラッシュシステム


    コンプライアンスとパッケージング

    • RoHS準拠の材料

    • スタンダードテープとロールのパッケージ ("ロール完成")
