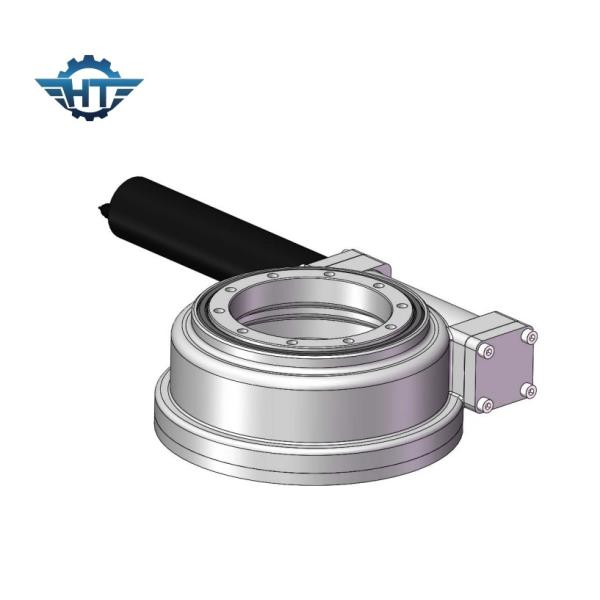

SEシリーズ ソーラー追跡システムのための高効率のワームギアスロードライブ
SEシリーズ ソーラー追跡システムのための高効率のワームギアスロードライブ
SEシリーズ ソーラー追跡システムのための高効率のワームギアスロードライブ
SEシリーズ ソーラー追跡システムのための高効率のワームギアスロードライブ
仕様
型式番号 :
SE14 "
原産地 :
中国
MOQ :
1部分
支払の言葉 :
L/C、T/T、ウェスタン・ユニオン
供給の能力 :
1ヶ月あたりの2000 PC
受渡し時間 :
15〜45日
包装の細部 :
合板箱
モデル :
SE14
保持トルク :
54200 Nm
傾斜トルク :
68000 Nm
出力トルク :
6550 Nm
アキシアル荷重 :
680 kN
根本的な負荷 :
230 Kn
証明書 :
ISO9001のセリウム
適用する :
太陽追跡システム
記述

SEシリーズみみずギヤは太陽能力別クラス編成制度のための高性能のドライブを殺害した



SEの回転ドライブ記述



回転軸受け、技術として回転リング軸受けは、回転ドライブ使用しているギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を改良した

このより大きい強さ、効率および耐久性の高められた歯の約束の結果。回転ドライブは横のみみずがみみずの糸の数とみみずギヤまたはギヤの歯の数間の関係によってシャフトの速度の比率決まる標準的なみみずの技術を使用する。



SEシリーズのPerformace



モデル 比率 定格出力のトルク（N.m） 傾けるトルク（N.m）を 保持するトルク（N.m）を 軸負荷（kN） 放射状の負荷（kN） 効率 精密（°） 自動閉鎖 重量（kg）
1" 32:1 400 1000 1800 22 12 40% ≤0.1 はい 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 はい 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 はい 12
7" 57:1 2000年 13500 13200 132 58 40% ≤0.1 はい 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 はい 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 はい 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 はい 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 はい 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 はい 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 はい 204



たくさんドライブの取付け



1.Clean溶接、電流を通すこと、残余、土、等からの据付、例えば。

2.Liftアイ ボルトが付いているたくさんドライブ。

3.Theたくさんドライブは荷を下された状態に取付けられる。

4.The続くプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれる。

糸への5.Apply糸ロックの液体。

一致の部品を十分に要求する糸のギャップの6.Lay糸ロックの液体。

7.Preload斜めのボルト。斜めに得る方法をボルトの次スケッチの一般的なパターンを順にトルクを見なさい。内部か外リングとの開始。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをしなさい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返しなさい。最終的に斜めにきつく締まるトルクの100%にトルクを与えるため。

適用

負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
典型的な振動ドライブ塗布は含んでいるが、に限られない:
1.Solar追跡者
2.Windタービン
3.Men's上昇
4.Hydraulic機械類
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling装置
10.Military装置
