仕様
モデル番号 :
SN1102-2
産地 :
中国
最低注文量 :
1
支払条件 :
T/T
供給能力 :
月20セット
納期 :
20日
パッケージの詳細 :
パライウッドケース
内部サイズ :
L*W*H: 1000*1000*1000mm
測定点 :
銅板48個
熱対 :
OMEGA,タイプK
合計測定点 :
32の温度測定点
材料 :
黒い複合板
厚さ :
20mm
移動部品 :
4つの外れる車輪
記述

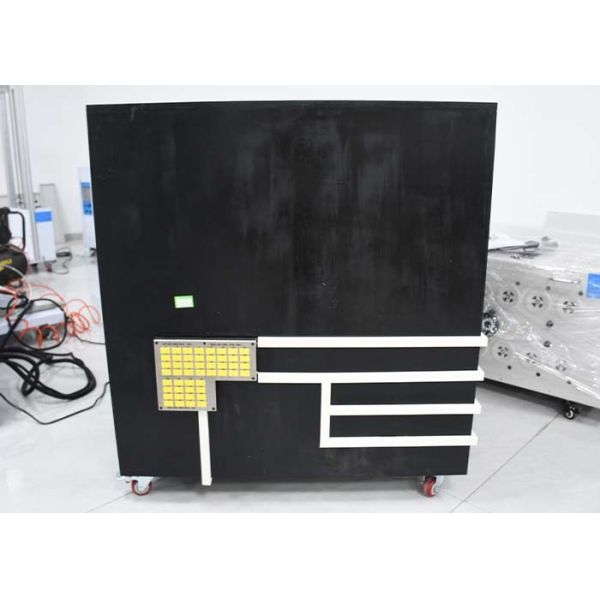

IEC 60335-1 第 11.2 項 温度上昇試験コーナーのためのブラックテストコーナー



製品情報:



この試験角は,IEC 60335-1第11項の標準要求に適合する.2, IEC60065 項 7 など すべての種類の電気,電気製品の温度上昇試験に必要な環境を提供するために設計され製造されています.異なる試験サンプルに応じてカスタマイズすることができます.

各コネクタソケットの番号と試験角の試験点番号は一致する.

このテストコーナーは測定のためにK熱カップルを採用します.



技術パラメータ:



1内部サイズ: L*W*H: 1000*1000*1000mm (サイドプレート*2,ベースプレート*1,トッププレート*1)

2熱対:熱対の直径は0.3mm未満

3側パネルと底パネルに配置され,すべての測定点は,データロガーとの簡単な接続のために熱対で1つのパネルに導かれます (データロガーはユーザーによって準備する必要があります)

4温度測定に使用される銅板:直径15mm,厚さ1mm.モデルSN1102-2用の銅板48個.

5温度測定点数:モデルSN1102-2の48点

6温度測定点の配置: 100*100mm,四角形配置.

7複合材:厚さは20mmで,前面はベルリン黒で,裏側は灰色のフィルムプレートで塗装されています.

8移動可能な部分:装置の下部に4つの取り外せるホイールが設置されています.



シヌオはクライアントの要求に応じて 異なる温度測定分布を持つ 異なるサイズをカスタマイズできます測定銅は,よく配置されています温度測定器具と記録器具に接続する便利な端末ブロックに導かれます.

試験方法:
1両端にプラグが付いた熱電偶を準備し,プラグを1つ対応する測定点のソケットに挿入します (付録:測定点の分布地図を参照してください).反対端を温度計に挿入する..

IEC 60335-1 第 11.2 項 温度上昇試験コーナーのためのブラックテストコーナー


2温度計が安定して動作するために,温度計は通常の試験の前に電源を入れなければならない.温める30分後に測定を開始する.


3室内の環境温度"T"を測定するために,解像度0.5°Cと範囲50°Cの温度計を使用する.


4試料は試験角の適切な位置に置き,電源を入れます.


5試験開始後,3〜5分待って,温度測定器に表示されている"T1"の表示値,測定点の実際の温度値を読み出します.


6温度上昇値 T=T1-T
