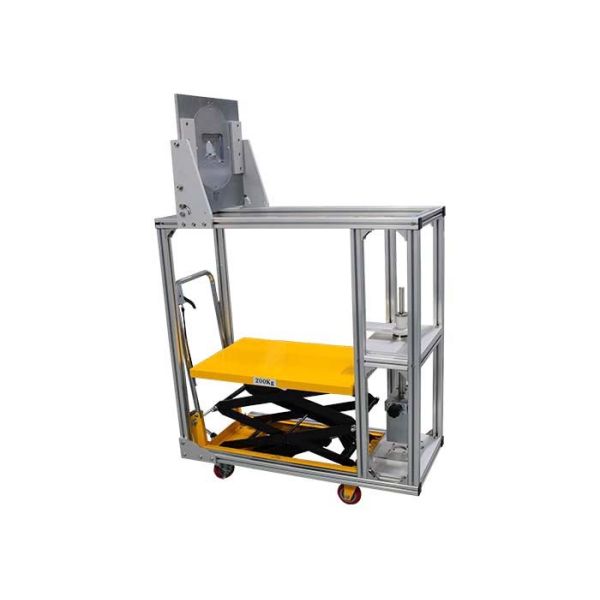

引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
仕様
モデル番号 :
SNQC1013C
産地 :
中国
最低注文量 :
1セット
支払条件 :
T/T
供給能力 :
10セット/月
配達時間 :
30日
パッケージの詳細 :
パライウッドケース
ゲージ :
選択可能
滑らかさ :
0.8um
間隔 :
±0.05mm
許容性 :
±0.01mm
試験時間 :
4回
体重 :
1セット
保留時間 :
60s
操作方法 :
手帳
記述



引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験



製品情報:



この抽出・挿入試験装置は,IEC 62196-1:2022第14項に従って設計・製造されています.1.514歳1.6, 14.16 図13,図14 など



これは,充電銃を装置のソケットから引き出すのに必要な最大力の範囲が規格で指定されているかどうかを確認するために使用されます.標準で指定された範囲内に充電銃を装置のソケットに挿入するために必要な最大力かどうか確認するために使用されます..



試験原理:

ストッキングの最大引き出力:標準で指定された最大引き出力 (主要重量の総力,追加重量,フック (固定装置) と試験プラグ) を試験プラグにストックがソケットから外れる



充電銃を垂直に下ろし,標準で要求される重量を充電銃の上に置き,その後0を使用します.8kgの重さで5cmの高さから自由に落ちて,主な重みに衝撃を与える充電銃は,コンタクトの必要な位置にソケットに挿入する必要があります.



構造の特徴:

この装置は,上板Aの下に設置された固定装置,主要重量F,補給重量G,試験プラグCから構成される.この装置のフレームは,IEC 62196-1の図 13 と 14 に適合しています.:2022固定装置の試験と引き出しと挿入力の試験を達成できます.





技術仕様:



テストステーション 単一の駅
試験内容

14.1.5:引き戻し力

14.1.6: 固定装置の確認

16.16引力と挿入力

要求される計測器

(選択可能)

S136製で,ピンは最小標準サイズで,容積は0.010mm,間隔は±0.05mm,仕上げは0.8umである.

計度はオプションで,この試験装置には含まれていません. 異なる国が異なる種類のコネクタを使用しているため,どの計度は必要かを指定してください.
固定装置の試験
標準値 引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
試験保持時間 保持時間を達成するために重さを上げるためにパレットを駆動
試験時間 4回,水平軸の周りに各90°方向に1回,手動で
試験負荷の選択 引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
負荷重量構成

165: 148.5N 主重量 x1 + 16.5N 補足重量 x1

300N: 270N 主重量 x1 + 30N 補給重量 x1

440N: 396N 主重量 x1 + 44N 追加重量 x1

660N: 594N 主重量 x1 + 66N 追加重量 x1

750N: 675N 主重量 x1 + 75N 補給重量 x1

注: 主重の重量は,フックの重量を含み,重量は重量と組み合わせによって実現されます.
引き出しと挿入力
標準値 引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
挿入力試験の配置 引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
挿入力重量構成

AC充電銃の重量: 9.2kg

DC充電銃の重量: 13.2kg

追加重量:0.8kg

注: 主要重量は,クランプとガイド棒の重量を含みます.総重量は,重量を積み重ねて組み合わせることで実現されます.
テスト 試験中に,ロック装置を開く必要があります.
引力試験の仕様 図 13 のように
引出重量設定

AC充電銃: 100N (90N+10N)

DC充電銃: 140N (126N+14N)

1.0kg

引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験

引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験

引き寄せ力とロック確認試験装置 IEC 62196-1 充電銃試験
