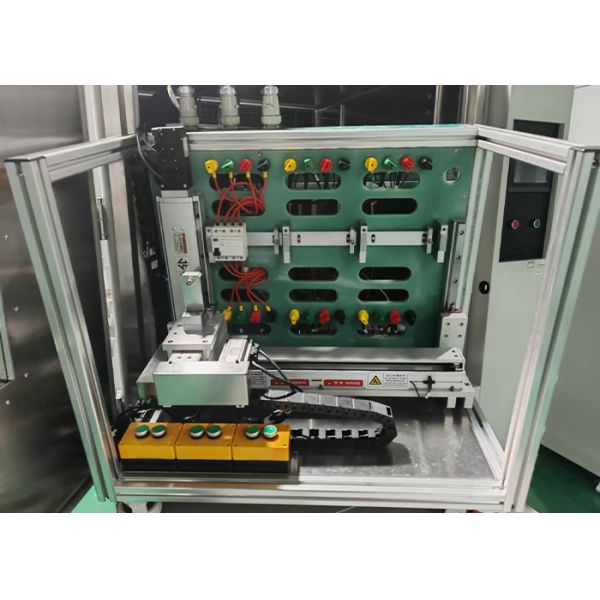

1作業電源:三相四線 380V±10%

2装置の容量: 90KVA

3出力電圧: ユーザーによって提供されます.

4AC型50HzAC残留電流: 2mA-10A,連続調節可能,精度レベル: 0.5レベル.

20-500A ステップ出力 精度レベル:1.5レベル

5半波パルス残留電流: 0°: 5mA-7A, 90°: 5mA-5A, 135°: 5mA-2A,精度レベル: 2.0レベル.

6. 150H,400Hz,1000Hz残留電流: 2mA-10A,精度レベル:0.5レベル

7円滑DC電流: 2mA-10A,精度レベル: 1.0レベル

8テスト周波数: 50/60Hz,150Hz,400Hz,700Hz,1000Hz

9複合波 (F型) 10Hzの内容が3.5%,50/60Hzの内容が13.8%,1000Hzの内容が13.8%

10タイミング精度 5mS 解像度 1mS

113相負荷電流: AC 1-125A,レジスタンス上位固定出力

12青治電動パラメータ:AC 500V/5A,精度レベル:0.5レベル.

13自動テストインターフェース:

試験項目の自動編集と試験データの自動記録

試験内容:

• ACタイプ

(1) 99.2負荷がない場合,残留電流を使用して試験します.

(2) 9.9.2.1: 残留電流が安定して増加すると,動作の正しさを確認します.

(3) 9.9.2.2: 残留電流が閉じると,動作の正しさを確認します.

(4) 9.9.2.3: シヌソイドの残留交流電流が突然現れる場合,動作の正しさを確認します.

S型: 表2の残留電流と試験時間が突然加算された場合,製品は起動しない.

(5) 9.9.2.4: 5In から 500A の間の残留電流値が突然表示された場合,正確性を確認します.

現在のグレードは,5A,10A,20A50A100A200A500A

(6) 9.9.3 負荷下では残留電流で試験する.

定数電流を下回る場合は,9号に従って試験する.9.2.2と99.2.3.

(7) 9.9.5 動作機能が電源電圧に関連しているRCDの特殊試験条件.

定位電圧の0.85倍と1.1倍で試験する.

• タイプ

(1) 921.1.1 残留パルスする直流が上昇し続けると正しい動作を確認する.

(2) 9.21.1.2 突然残留パルスする直流の場合は,正しい動作を確認する.

(3) 9.21.1.3 負荷下での正しい動作.定数電流では,9の基準で試験する.21.1.1

(4) 9.21.1.4 残留パルッシング直流が0.006Aの平らな直流の上に置かれると正しい動作を確認する.

• F型

(1) 91.2 結合残留電流が安定的に増加するときに正しい動作を確認する.

(2) 9.1.3 複合残留電流が突如的に加わると正しい動作を確認する.RCDの断裂時間を確認し,試験電流を1.4In x 5Inに校正する.

(3) 9.1.4 4極のF型RCDの正常に動作しているかを確認し,電源が2極のみで残留電流が発生した場合.

4極分を 9 に基づいて試験する.1.2中立電導体と電線の"つをテストするだけです

(4) 9.1.6 入力残留電流下での性能を確認し,ピーク電流が10Indのパルスで測定し,前向きに3回,逆方向に3回測定する.製品が動かない場合.

(5) 9.1.7 脈動する直流残留電流が10mAの平らな電流と重なり合っているとき,正確性を確認する. 10mAの平らな直流残留電流を定数周波数でAC残留電流の上に重なり合える.

• B型

(1) 92.1.2 シヌソイド交流電流の残留電流の 1000 Hz 以下の正確性の検証

a. 30秒以内に0.2インチから表2で指定された残留電流動作値までゆっくりと増加する.

切断電流を確認する.表2に指定された電流が突然現れる場合は,製品の切断時間を試験する.

一般RCD: T<0.3s S型RCD: 0.13s ≤ T <0.5s

(2) 9.2.1.3 AC残留電流が平らなDC残留電流の上に置かれるときの正しい動作の検証.

定数周波数で電流の0.4倍の残留電流を電流の残留電流 (AC型) に重ねる.

均等DC残留電流または10mA均等DC残留電流 (どちらが大きいか)

(3) 9.2.1.4 パルスする直流残留電流が平らな直流残留電流に重なり合っているときの正しい動作

0の平らなDC残留電流定数周波数 (A型) のAC残留電流に4倍の定数残留電流または10mAの平らDC残留電流 (どちらが大きいか) が加わります0° の角度)

(4) 9.2.1.5 2相直流回路で電流残留が発生する場合には,正常に動作することを確認する.

a. 製品トリッピング電流を試験するために,電流を0.2インツから2インツにゆっくりと増加させる.

b. 表 1 に示された電流値に従って,突然漏れ電流を加え,製品のトリッピング時間を試験する.

(5) 9.2.1.6 三相電源の直流回路で直流残留電流が生成されたときの正常に動作する確認

a. 製品トリッピング電流を試験するために,電流を0.2インツから2インツにゆっくりと増加させる.

b. 表 1 に示された電流値に従って,突然漏れ電流を増加させ,製品のトリッピング時間を試験する.

(6) 9.2.1.7.1 DC残留電流を平ら化する際に負荷なしでの正しい動作を確認する

a. 製品トリッピング電流を試験するために,0.2インツから2インツにゆっくりと増加する.

漏れ電流の急激な増加は,製品トリッピング時間を試験するために表1に指定された電流値に従って発生する.

(7) 9.2.1.7.2 負荷下では,平らなDC残留電流で正しい動作を確認する.

試料のトリッピング電流を 0.2In から 2In にゆっくり増やして試す.

(8) 9.2.3 3極および4極B型RCDの正常に動作しているかを確認する.

試験は9号に従って実行する.2.1.2と92.1.7.1, 中性および相 (一相) の電源のみ供給する.

(9) 9.2.4 試験後,RCDが

試験電流 2.5インチの平らなDCで起動します.
