DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
DDLmeshシリーズ 無線デジタルデータリンク
仕様
型番 :
DDLAB
産地 :
中国
最低注文量 :
1 ユニット
支払条件 :
T/T
供給能力 :
年間50000台
配達時間 :
1日
製品名 :
DDL空中無線
出力 :
1ワット x2/2ワット x2/10ワット x2/20ワット x2
チャネルの帯域幅 :
1.25/2.5/5/10MHz 調節可能
保護レベル :
IP66,IP67/IP68 カスタマイズされた
記述
DDLmeshシリーズ ワイヤレスデジタルデータリンク
超低遅延、長距離、双方向マルチチャンネル無線

新しいDDLシリーズワイヤレスデジタルデータリンクは、小型、軽量、2X2 MIMO、完全な機能、豊富な周波数帯域を備えた、低コストの長距離ビデオ&データ伝送製品です。 DDLシリーズは、2X2 MIMOのSDRソフトウェア無線プラットフォームに基づいており、ビームフォーミング、最大比合成（MRC）、最大尤度（ML）アルゴリズム、低密度パリティチェック（LDPC）コーディング、インテリジェント周波数選択、および自律周波数ホッピング技術を採用し、強力な無線周波数性能と強力な耐干渉性を実現しています。
DDLシリーズデータリンク無線は、超長距離、低遅延、双方向マルチチャンネルネットワークビデオ&データ&音声統合ワイヤレス伝送を提供します。 世界をリードするコード変調物理層波形技術と、無人分野向けの柔軟な耐干渉性および安全な暗号化設計が、UAV、ヘリコプター、ロボット、無人船、無人車両、特殊車両の信頼性の高いリモートデータリンクに適用されています。
アプリケーションシステムは、主に、機載カメラを備えた機載無線と、地上コンピュータを備えた地上無線、および必要なアクセサリ（電源、アンテナ給電システム、接続線、コネクタなど）で構成されています。
このシステムは、3つのIP/HDMI/SDI/CVBS HDビデオと複数の双方向透過データ（フライトコントロール/ポッド、北斗/GPS、音声など）を同時に送信できます。 AES暗号化により、伝送の安全性が確保されます。
無線局の送信電力は最大40Wに達し、安定した信頼性の高い通信リンクを提供します。

特徴:
1. 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz、送信電力は変更可能で、NLOS高速モバイル伝送をサポートし、50km以上のオープン伝送距離を実現します。
2. 70Mbpsデータストリーム、適応型ダイナミックビット割り当て技術。 一方向4K、マルチウェイ1080Pまたは720P HDビデオをサポート。
3. 3つのシリアルポートと2つのビデオインターフェースが同時に動作し、フライトコントローラー、音声、GPSなどのデータをビデオと同時に送信できます。
4. PtoP、PtoMP、MPtoMP技術、センターレスのマスター/スレーブをサポート。VLANをサポート。
5. ローカル診断インターフェース、telnet、ネットワーク管理。 FTP経由でのローカルおよびリモートワイヤレスファームウェアアップデート。
6. 低消費電力。 小型、軽量構造、UAV用ボディビル。

DDLmeshシリーズ 無線デジタルデータリンク

アプリケーションLcon

DDLmeshシリーズ 無線デジタルデータリンク


仕様

一般
SDRプラットフォーム、波形 9363または9361+7Z020、モバイルネットワークMANET
MIMO技術 空間時間符号化、受信ダイバーシティ、TX / RXビームフォーミング
受信感度 -103dBm@5MHz BW
チャネル帯域幅 1.25/2.5/5/10/20MHz広帯域、250k/500k/1MHz狭帯域設定
データレート 1-70Mbps（20MHz BW）広帯域、50-1000kbp狭帯域適応、QoS
変調モード TD-COFDM、BPSK/QPSK/16QAM/64QAM適応（固定設定オプション）
RF出力電力
（TPCをサポート、送信電力制御）		 0.25ワットx2
0.5（1）ワットx2
1ワットx2
2ワットx2
4（5）ワットx2
10（20）ワットx2
シングルホップ
通信距離		 空中からG. 3-15KM、0.25ワットx2; 10-30KM、0.5ワットx2; 20〜50KM、1ワットx2; 50〜100KM、2ワットx2; 100〜150KM、4ワットx2; 100〜200KM、5ワットx2; 150〜300KM、10ワットx2; 250〜500KM、20ワットx2
通信モード クロス接続による分散型ポイントツーポイント、ポイントツーマルチ、マルチツーマルチ通信。小規模（8ノード以内）MESHネットワーキングをサポートし、動的ルーティングとマルチホップリレーをサポート
シングルホップ遅延 平均10mS（20MHz BW）
暗号化 DES、AES128/256、SNOW3G/ZUCオプション、チップ/TFカード暗号化カスタマイズまたは外部暗号化マシン
耐干渉モード 手動スペクトルスキャンチャネル選択、全帯域強化インテリジェント周波数選択（スペクトル認識）/全帯域適応周波数ホッピング/ローミングモードオプション
ローカル/リモート管理 動作周波数、チャネル帯域幅、ネットワークID、送信電力およびその他のパラメータ設定、スペクトルスキャン、ネットワークトポロジ、リンクフィールド強度信号対雑音比のリアルタイム表示と統計記録、 アップロードとダウンロードトラフィック、ノード距離、GPS/北斗電子地図、温度/電圧/干渉モニタリング、ソフトウェアアップグレード。 リモートサイレンスとウェイクアップオプション
その他 起動時間は28秒未満で、ネットワークアクセス/更新/切り替え時間は1秒未満です。
ネットワークサイズは8ノード未満です。
自動キャリア追跡、±6kHzの周波数偏差のドップラー周波数シフトに適応し、時速7200キロメートル（マッハ6、毎秒2000メートル）を超える速度でのモバイル通信をサポートします。
帯域（300M-6GHzカスタマイズ可能。シングルバンドで同じ周波数または異なる周波数の2T2R、またはデュアルバンドで1T2Rを選択可能/スマート変更）
バンド 周波数範囲
VHF/UHF 360-450/450-550/570-700/800-950、225-400/225-678/320-470*MHz
Lバンド 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8、1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz
Sバンド 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8、1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
Cバンド 4.4-5.0/5.25-5.85、4.2-5.2/5.5-6.0/6.4-7.2*GHz
（注：RF電力、寸法、重量は異なります）
MIIT 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
環境
動作温度 -40ºC ~+80ºC
保護レベル IP66、IP67/IP68カスタマイズ
機械的

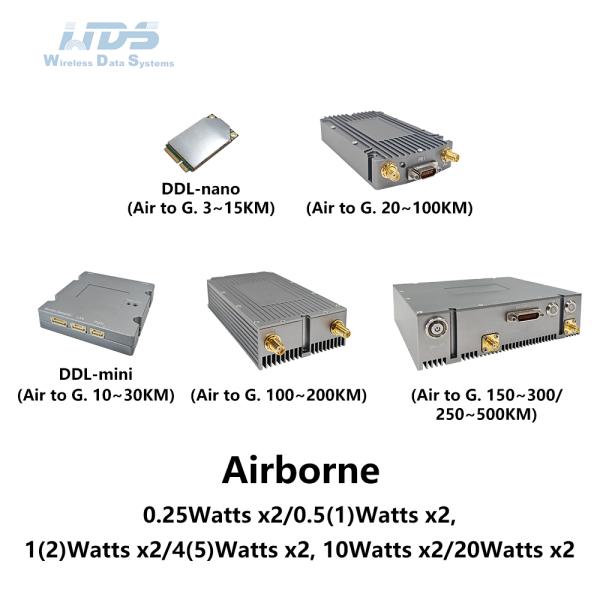

サイズ/重量 5.1x3.0x0.7cm/14g、0.25ワットx2機載無線、DDL-nano

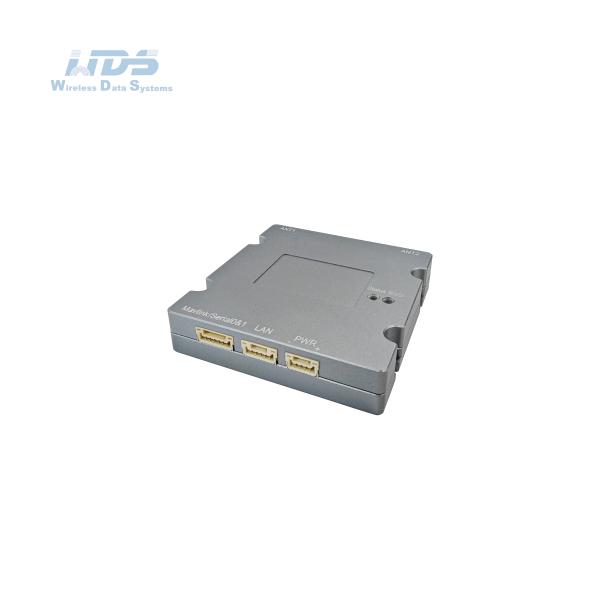

6.2x4.8x1.1cm/46g、0.5（1）ワットx2機載無線、DDL-mini
6.0x5.8x1.3cm/60g、0.5（1）ワットx2機載無線、DDL-mini
11.7x6.2x2.0cm/160g、1（2）ワットx2機載無線-アイアングレー
13.8x6.2x2.7cm/225g、4（5）ワットx2機載無線-アイアングレー
12.8x13.4x3.8cm/598g、10ワットx2/20ワットx2機載無線-アイアングレー

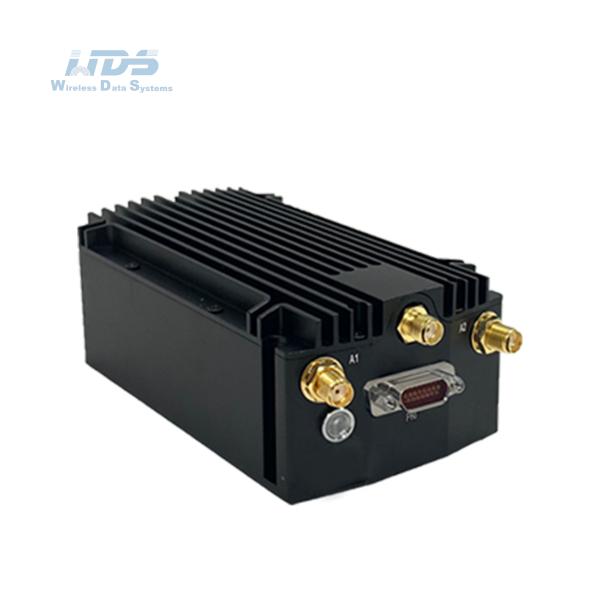

14.2x14.0x5.0cm/962g、10ワットx2/20ワットx2機載無線-ブラック
設置/色 4つの取り付け穴/ブラック、アイアングレー、アーミーグリーンオプション
電源
供給電圧 3.5-5VDC、0.25ワットx2、DDL-nano
9-32VDC、0.5ワットx2、DDL-mini
9-39VDC、1ワットx2
12-36VDC、2ワットx2/4（5）ワットx2
18-32VDC、10ワットx2/20ワットx2
消費電力 動作1-2A/スタンバイ0.5-1A@3.5-5V、0.25ワットx2、DDL-nano
動作0.3-0.5A/スタンバイ0.2-0.3A@12V、0.5ワット×2、DDL-mini
動作1-2A/スタンバイ0.5-0.7A@12V、1ワット×2/2ワット×2
動作2-4A/スタンバイ0.5-0.7A@12V、4（5）ワット×2
動作3-6A/スタンバイ0.7-0.9A@16.8V、10ワット×2
動作6-10A/スタンバイ0.7-0.9A@20V、20ワット×2
電源選択 メインケーブルによる電源供給
インターフェース
基本インターフェース 2xTNC RF、1-3xRJ45イーサネット100/1000BaseT、WIFI AP、GPS/BD RS232/TTL（UART）、Sbus/Bluetooth、1.2-230.4Kbps、DC入力
プッシュツートーク/
補助インターフェース		 MIC、SP、PTT、GND、RS485/422、USB2.0 OTG
ネットワーク拡張オプション パブリックネットワークルーティング/4G LTE、WB-NB統合、ファイバー、衛星
ビデオ拡張オプション 低遅延HDMI/SDI/CVBS、4K/2K/1080P/720P/D1
リンクステータスインジケーター 赤点灯 - ネットワークが接続されていません
赤点滅 - 起動中/ネットワークに接続されていません
緑点灯 - ネットワークが接続されています
緑点滅 - 音声PTTがダウンしています
RSSIリンクインジケーター 緑点灯 - リンク品質は優れています
青点灯 - リンク品質は良好です
黄色点灯 - リンク品質は中程度です
紫点灯 - リンク品質はわずかに悪いです
赤点灯 - リンク品質が悪いか、リンクがダウンしています
管理インターフェース/
制御インターフェース		 Webベースのネットワーク管理/GUI、二次開発インターフェース用API/SNMP

DDLmeshシリーズ 無線デジタルデータリンクスティックアンテナ、車両搭載アンテナ、全方向性高利得アンテナ、指向性高利得アンテナ、長距離通信指向性アンテナ自動追跡プラットフォーム
