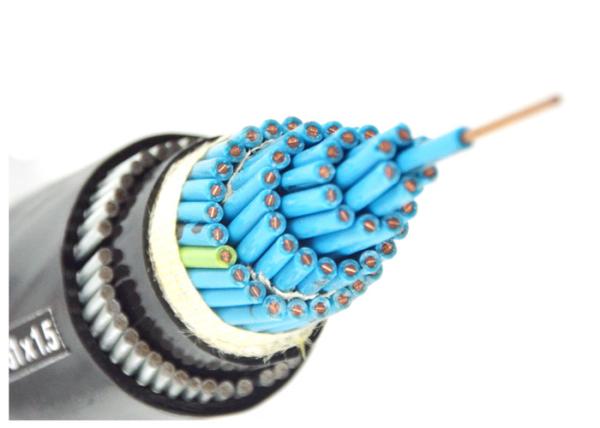

上海 シェンフアケーブル プロフェッショナル 2 - 61 コア 無装甲ケーブル オーダーメイド CE KEMA 認証
上海 シェンフアケーブル プロフェッショナル 2 - 61 コア 無装甲ケーブル オーダーメイド CE KEMA 認証
仕様
モデル番号 :
KYJV
原産地 :
上海中国
最小注文数量 :
1000M
供給能力 :
1日あたりの8KM
配達時間 :
10〜15日
パッケージの詳細 :
100/200 メートル/ロールまたは木製鋼樽
Insualtion :
XLPE
蓋 :
PVC
材料 :
銅
導体型 :
クラス1またはクラス2
中心いいえ。 :
2から61
サイズ :
0.75mm2への10mm2
導体形状 :
丸い
色 :
黒か灰色
株式会社 :
シェンフアグループ
ブランド :
Shケーブル
記述

プロフェッショナル 2 - 61 コア 無装甲ケーブル オーダーメイド CE KEMA 認証

精密エンジニアリング: 複雑な産業システムのための Shenghuaの61コア XLPE制御ケーブル

自動化工場や発電所で,多コアケーブルの信号交差声と隔離障害は,制御システムの障害の35%を引き起こし,生産停止と安全リスクを引き起こします.上海シェンフア電力グループケーブルは 2-61コア無装甲制御ケーブルで これらの課題を解決します,XLPE熱安定性,EMI耐性分離,KEMA認定の信頼性により,ケーブル溝,PLCパネル,ロボットアームの450/750Vアプリケーションに対応しています.

高密度信号の整合性のための突破技術

  1. XLPE 隔熱優位性:

    • 熱耐性: 短回路温度160°C (5秒) と連続70°Cの動作に耐える

    • 低電圧損失: 湿気環境における標準PVCケーブルと比較して,最大0.012MΩ/km (2x0.75mm2) の隔熱抵抗により,信号漏れを40%減らす

  2. 高核精度:

    • 61コア分離技術: 単一のXLPE隔離は,複数の軸のCNCマシンで,同時に10Aの電力と1kHzのセンサー信号を送信する時でさえ,クロストークを防ぐ

    • コンパクトな6×ベンド半径: スリムなプロファイル (例えば,2x0.75mm2の8.1mm OD) は,ロボット手首関節を通してルーティングを可能にし,導体疲労なしで25万回以上のフレックスサイクルに耐えることができます.

  3. グローバルコンプライアンス

    • KEMA/CE/GB9330 認証: 3kV/5min 介電強度,ハロゲンフリー材料 (Cl <50ppm) とRoHS重金属制限について検証された

テクニカル仕様: シェンフワ・マルチコアケーブル

コア設定 横断面 (mm2) 隔熱厚さ (mm) 最大 DC抵抗 (Ω/km) 体重 (kg/km)
2コア 0.75 セント60 0.6607 24.5 (0.75mm2) 59220
3コア 0.75 セント60 0.6607 24.5 (0.75mm2) 71・310
61コア カスタム 0.7540 0.6・10 カスタム ≤12.1 (1.5mm2) 1200以上

温度範囲: -0°Cから70°C (運用),160°C (ショート・サーキット)
折りたたみ半径: 6×ケーブル直径 • 規格: IEC 60227, IEC 60228, GB9330, BS/DIN/ICEA

重要な産業用用途

  • 自動車ロボット工学 (ドイツ): 61コアバージョンはBMWのラインの溶接腕を同期し,85°Cの油噴霧に耐えるXLPE隔熱装置

  • 廃棄物用水のPLC (シンガポール): 3×4mm2のケーブルは,H2S暴露にもかかわらずpHセンサーの精度を維持し,0.0085 MΩ/kmの隔熱抵抗を活用します

  • 電源サブステーション (中国):電線溝の2x6mm2のケーブルは,電網の急増時に100°Cの緊急負荷に耐えられる

なぜ世界中のエンジニアが上海・シェンフワを信頼するのか

  1. 40年以上のマルチコア専門知識:

    • 上海の自動港口クレーン (61コアバンドル) に850km以上のケーブルを供給し,信号精度99.99%を達成しました.

    • 1 36 XLPE挤出技術に関する特許,0.6±0.02mmの容許で均質な隔熱を保証する

  2. 欠陥のない製造:

    • AI駆動コアアライナメント:レーザースキャンで 61コア間隔を ±0.1mm で確認し ショートサーキットを排除します

      .
    • 100%ハイポットテスト: 3.5kV AC ストレストーストテストは,KEMA 適合のための絶縁の整合性を検証します

  3. 迅速なカスタマイズ:

    • 24時間引数: オーダーメイドコア (2×61),色,ICEA/DIN規格

    • 18ヶ月保証:第三者による監査によって検証された任意のIEC偏差に対する積極的な交換

建設:


導体:固体または鎖状の銅導体

インスルーション:XLPE

蓋:PVC


標準:


IEC標準:IEC 60227,IEC 60228

中国標準:GB9330

要求に応じて,BS,DIN,ICEAなどの他の規格



テクニカルデータ


定数電圧: 450/750V

最大電導体温度: 通常 (70°C),緊急 (100°C,短回路) 状態では5秒 (160°C) 以上.

設置後,ケーブルが固定位置にある場合にのみ,環境温度は0°C

折りたたみの半径: 6 ×ケーブルオーダーダース



証明書


CE,RoHS,CCC,KEMA その他,ご希望により


適用:


室内,ケーブル溝,パイプライン,その他の特殊な場所での敷設に適しています.



仕様:


横切断
面積 mm2		 厚さ
断熱装置		 厚さ
蓋		 総直径 最低抵抗
断熱装置
70°C MΩ/km		 マックス・DC抵抗
20°C で
MΩ/km		 体重を推定する
(kg/km)
ミニ マックス
2x0 について75 0.6 1.2 6.7 8.1 0.012 24.5 59
2x1 0.6 1.2 7 8.5 0.011 18.1 67
2x1 について5 0.6 1.2 7.9 9.5 0.011 12.1 86
2x2 について5 0.7 1.2 9 10.9 0.01 7.41 120
2x4 0.7 1.2 9.9 11.9 0.0085 4.61 167
2×6 0.7 1.2 10.8 13.1 0.007 3.08 220
3x0 について75 0.6 1.2 7.1 8.5 0.012 24.5 71
3x1 0.6 1.2 7.4 8.9 0.011 18.1 82
3x1 について5 0.6 1.2 8.3 10 0.011 12.1 108
3×2 について5 0.7 1.2 9.5 11.5 0.01 7.41 154
3×4 0.7 1.2 10.5 12.4 0.0085 4.61 210
3×6 0.7 1.2 11.5 13.9 0.007 3.08 310


よくある質問


Q: 返信を受けるのにどれくらい時間がかかりますか?


A: ほとんどの引数は24時間以内に返却されますが,特別な建造物であれば,それ以上時間がかかります.


Q: 製品にはどんな保証がありますか?


A: SHANケーブルは,すべての製品,ワイヤ,ケーブル,そしてより多くの欠陥から自由であることを保証します. 我々は,両当事者によって合意された品質を満たさないすべての製品を取り戻します.具体的な条件は以下の通りです:
1契約書に規定された保証期間を遵守することを保証します自転車配送網のケーブルとワイヤの調達のための購入注文の下で供給された商品
2この仕様に従って製造され 商品は新しいもので 未使用で 最新のモデルです我々は,契約の要件を厳密に順応して商品を供給します..
3保証は,商品又はその一部が,SCCに記載された最終目的地に配達され,受け入れられた後12ヶ月間有効である.または,原産国の港または加載場所から出荷した日から18ヶ月間 (18)期間が先ず終了する期間が決まる.
4保証期間中,購入者は,商品の品質に問題がある場合は,製造者に直接書面形式で,または代理人によって宣言することができます.製造者は,合理的な時間内に修理または交換を行う.そして,それに関連するすべての費用を負担します.

Q: 電線やケーブル以外にも 製品がありますか?


A: ワイヤとケーブルは私たちの強みですが,私たちは接続器,ケーブル組立物,ケーブルツールも販売しています.
