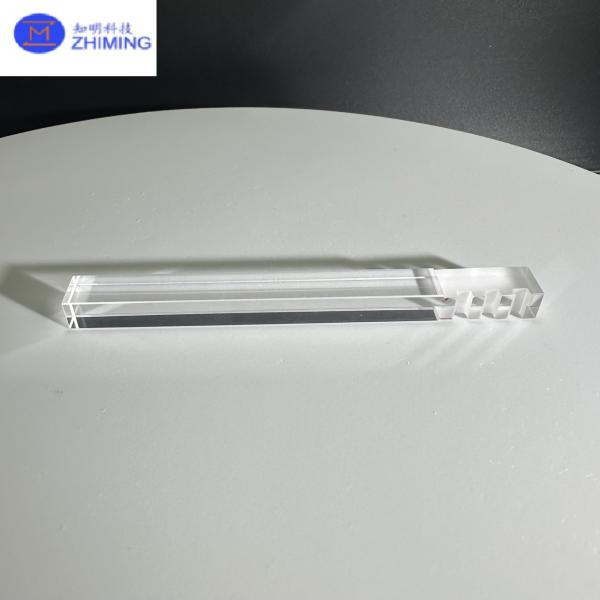

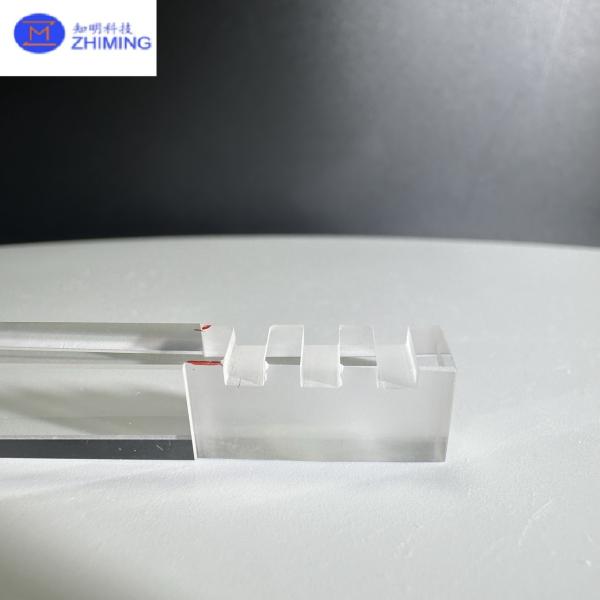

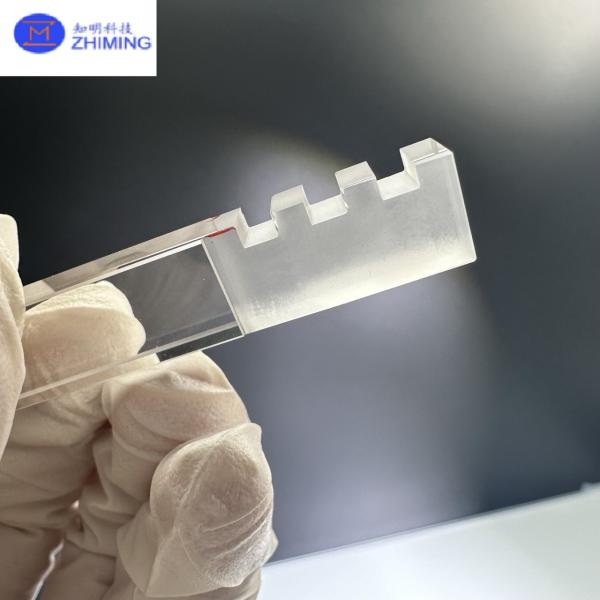

サファイアスクエアシードクリスタル　結晶成長用精密配向

サファイアシードクリスタルの紹介

サファイアシードクリスタルは、合成サファイアの製造に不可欠な出発材料である、酸化アルミニウム（Al₂O₃）の小型で高度に精製された単結晶です。サファイア成長において、シードクリスタルは「設計図」として機能し、新しいサファイアブールの格子構造、配向、および全体的な品質を決定することにより、成長する結晶の発展を導きます。これらのシードがなければ、均一で欠陥のないサファイアの大規模生産は事実上不可能になります。

サファイアは、LED基板や半導体ウェーハから航空宇宙光学や高級時計のクリスタルまで、高度な産業で広く使用されているため、シードクリスタルは、製造される合成サファイアが最高の光学、機械的、および構造的基準を満たすことを保証する上で戦略的な役割を果たします。各シードクリスタルは、サファイア成長炉の極端な温度と過酷な条件に耐えるように、慎重に製造、検査、および選択されます。

サファイアシードクリスタルの製造方法

サファイアシードクリスタルの製造は、専門知識と特殊な設備を必要とする精密制御されたプロセスです。手順は次のとおりです。

マスターサファイアブールの選択 – このプロセスは、確立された成長方法によって製造された、欠陥のない大きな合成サファイアブールから始まります。最小限の応力、低い転位密度、および高純度（99.99％以上）のブールのみが、シード製造の資格を得ます。

結晶学的配向 – X線配向システムを使用して、技術者はブール内の正確な結晶学的平面を決定します。一般的な配向には、C面, A面, および R面 があります。新しいサファイアブールが拡大する方向を定義するため、正しい配向が不可欠です。

精密切断 – 超薄型のダイヤモンドソーまたはレーザーシステムを使用して、ブールを選択された配向に沿って小さなプレート、ロッド、またはブロックに切断します。この段階での精度は重要です。わずか1度でも誤差があると、成長中に格子ミスマッチが発生する可能性があります。

研磨と表面処理 – 切断されたシード片は、微細研削、ラッピング、および化学機械研磨（CMP）の複数の段階を経ます。このステップでは、表面下の損傷を除去し、原子レベルで滑らかな表面を確保し、結晶成長中の完璧な格子連続性を可能にします。

洗浄と品質管理 – シードクリスタルは、化学浴で洗浄して、すべての汚染物質を除去します。高度な検査方法（光学顕微鏡、X線トポグラフィー）により、配向、純度、および介在物や亀裂がないことを確認します。厳格なテストに合格したものだけが、結晶成長用の認定サファイアシードになります。

サファイアシードクリスタルの主な特性

• 超高純度 – 通常は99.99％以上のAl₂O₃で、シードから成長したサファイアが光学的に透明で構造的に安定していることを保証します。

• 正確に定義された配向 – 均一な格子配置と一貫した結晶特性を可能にします。

• 熱的耐久性 – 2,000℃以上の温度に耐え、溶融アルミナとの接触に必要です。

• 低転位密度 – 最終的なサファイアブール内の不完全性、亀裂、および光学欠陥を削減します。

• カスタマイズ可能な形状 – 特定の成長方法に応じて、ウェーハ形状、小さなブロック、またはロッドで利用できます。

これらの属性により、サファイアシードクリスタルは、製造されるサファイアブールの品質を決定する上で最も重要な要素となります。

サファイアスクエアシードクリスタル仕様

用途 – サファイアシードクリスタルに依存するサファイア成長方法

サファイアシードクリスタルの主な、そしてほぼ唯一の用途は、合成サファイアの製造を可能にすることであり、それらはほぼすべての現代のサファイア成長技術に不可欠です。各方法はシードクリスタルをわずかに異なる方法で使用しますが、原理は同じです。シードクリスタルは、そこから成長するサファイアブールの格子配向を決定し、均一性を確保し、ランダムな結晶化を防ぎます。

Kyropoulos法（KY）

これは、LED基板および光学部品用のサファイアを製造するための最も広く使用されている方法です。KYプロセスでは、サファイアシードクリスタルを、2,000℃を超える温度で溶融酸化アルミニウム（Al₂O₃）を含むるつぼに慎重に浸します。冷却速度を正確に制御することにより、サファイアはシードの表面で凝固し始め、外側に拡大して大きな低応力ブールになります。シードが結晶配向を定義するため、結果として得られるサファイアブールは一貫した格子構造を維持し、これは下流のウェーハスライスと研磨に不可欠です。

Czochralski法（CZ）

CZプロセスでは、シードクリスタルを引張ロッドに取り付け、溶融アルミナにゆっくりと浸します。シードはゆっくりと持ち上げられ、回転し、シードの格子から連続的に成長するサファイアの柱を引き上げます。この方法により、直径と均一性を非常に厳密に制御でき、これは高精度光学サファイアおよび特殊部品に不可欠です。完全に配向されたシードがないと、結晶がねじれたり、内部応力が発生したりして、要求の厳しい用途には適さなくなります。

熱交換法（HEM）

HEMも、成長を開始するためにサファイアシードクリスタルに依存しています。ここでは、シードをるつぼの底に配置し、炉を底部から冷却します。熱が放散するとサファイアが形成され、シードから上方に成長します。温度勾配が穏やかなため、HEMは、最小限の内部応力と優れた透明性を持つ非常に大きなサファイアブロックを生成できます。これは、航空宇宙窓、レーザーシステム、および科学光学に最適です。

エッジ定義フィルム供給成長（EFG）

ブールを生成するKYおよびCZとは異なり、EFG法は、シードクリスタルを使用して特殊な形状でサファイアを成長させます。シードは金型の端に配置され、溶融アルミナが毛細管作用によってシードに供給されます。シードが材料を上方に引っ張ると、サファイアはシードと同じ配向でロッド、リボン、チューブ、またはリングに成長します。制御されていない結晶成長は歪みや破損を引き起こすため、このプロセスはシードクリスタルなしでは実行できません。

FAQ（よくある質問）サファイアシードクリスタルについて

Q1：サファイアシードクリスタルが必要なのはなぜですか？
A1： 成長するサファイアブールの結晶配向と格子構造を定義します。シードがないと、結晶はランダムに成長し、欠陥、亀裂、および低い光学品質が発生します。

Q2：単一のシードクリスタルを再利用できますか？
A2： 一部のシードクリスタルは数回再利用できますが、繰り返し使用すると汚染と格子歪みのリスクが高まります。ほとんどのメーカーは、重要な成長操作には新しいシードを好みます。

Q3：どのような配向が利用できますか？
A3： 最も一般的な配向は、C面（LED基板用）, A面, および R面 ですが、特殊なニーズに合わせてカスタム配向を準備できます。

Q4：どのサファイア成長方法がシードクリスタルを必要としますか？
A4： ほぼすべての現代の方法—KY、CZ、HEM、およびEFG—はシードクリスタルに依存しています。時代遅れのVerneuil法だけがそうではありません。

Q5：どの産業が間接的にシードクリスタルに依存していますか？
A5： 合成サファイアを使用するすべての産業—LED照明、半導体電子機器、航空宇宙光学、高級時計—は、シードクリスタルから成長したサファイアに依存しています。
